Messuhrhalter TD5

Selbstbau einer Messuhrhalterung für Radlager TD5

alte Version: V 1.1 vom 25.08.13 letzter Update 25.08.13 ©2013

fahrzeuge_landrover_messuhr_12



Vorwort

Um das Radlagerspiel zu messen, benötigt man normalerweise das LR-Teil LRT-99-50, eine Halterung für eine Messuhr um das Lagerspiel an der Achsmutter messen zu können. Mit ein paar einfachen Materialien kann man sich die Halterung selbst bauen, Kosten ca. 10-20 Euro.



Material

Um die Halterung zu bauen, braucht man folgende Materialien:



Messuhr

Jede Messuhr mit mindestens 0,01mm Skalenteilung ist verwendbar. Ich habe eine Messuhr mit 8mm-Schaft und langer Messspitze verwendet. Die Uhren gibt es online in Auktionshäusern für 5-10 Euro.
Stahlteile:

  • Rundstahl 16mm oder auch Vierkant
  • Flacheisen 3x30mm, kann auch etwas abweichen



Werkzeug

Folgendes Werkzeug wird benötigt:

  • Trennschleifer oder Säge
  • Bohrmaschine und entsprechende Bohrer
  • Gewindeschneider M4 oder M5



Bau der Halterung

Alle Schritte sind nun bebildert:



fahrzeuge_landrover_messuhr_01

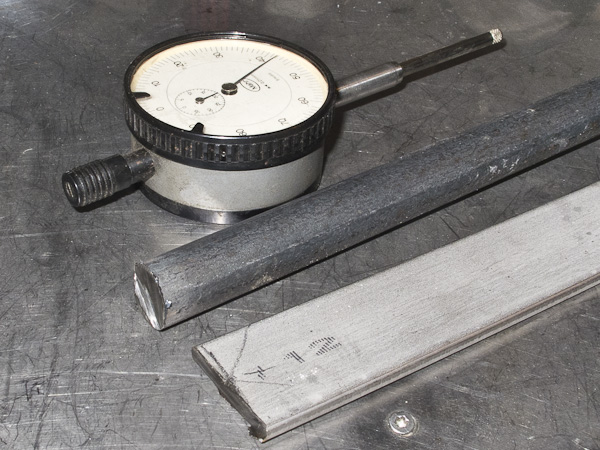

Material und Messuhr



fahrzeuge_landrover_messuhr_02

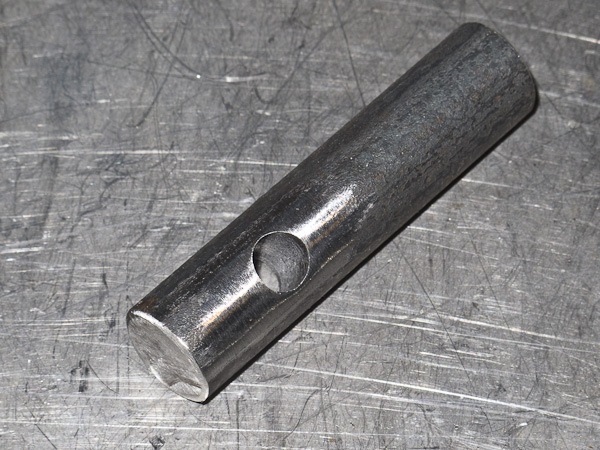

ca. 60mm Rundstahl ablängen und 8,5mm Loch bohren



fahrzeuge_landrover_messuhr_03

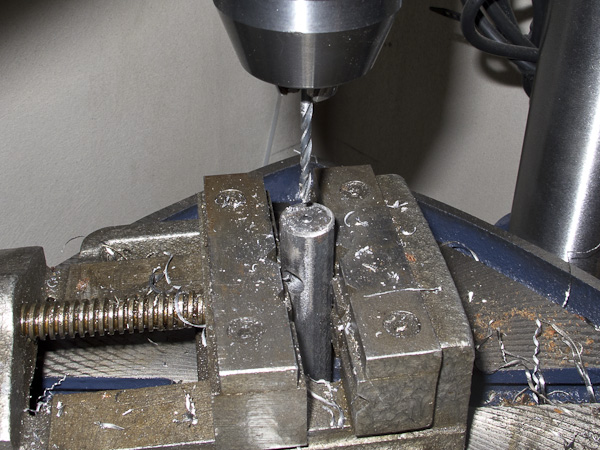

ein Loch 3,3mm für die M4-Schraube zum Festsetzen der Uhr bohren



fahrzeuge_landrover_messuhr_04

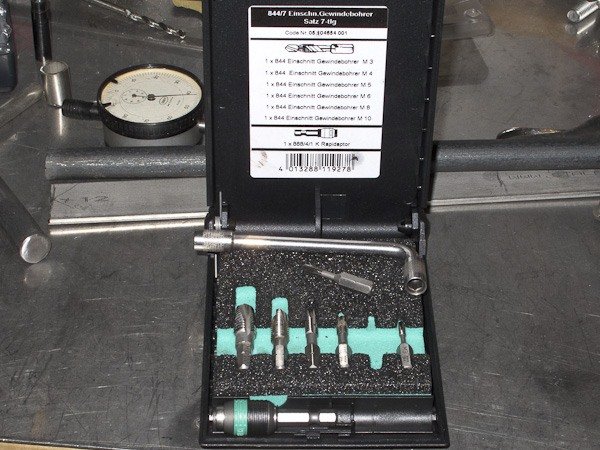

Einschnittgewindebohrer reichen völlig aus und sind effizient



fahrzeuge_landrover_messuhr_05

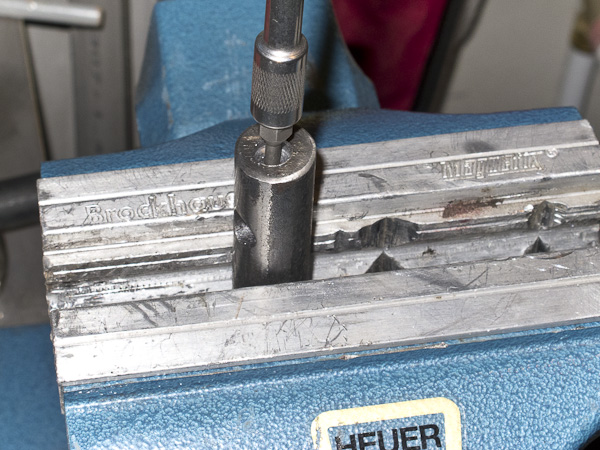

M4-Gewinde schneiden, Schneidöl verwenden (Maschinenöl geht auch)



fahrzeuge_landrover_messuhr_06

Uhr kann bereits geklemmt werden (nach dem Schneiden 8er Loch nachbohren)



fahrzeuge_landrover_messuhr_07

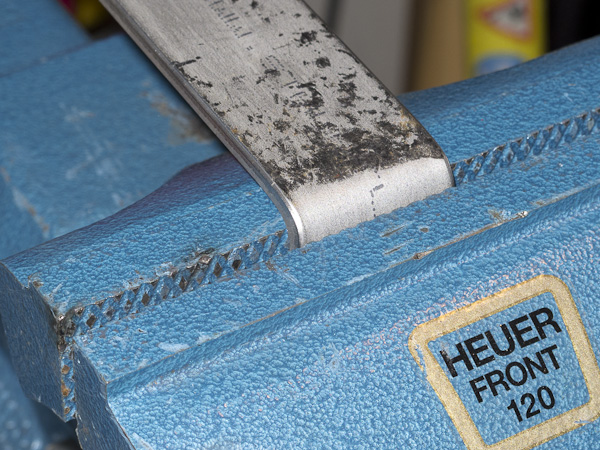

Flachstahl ca. 30mm abkanten (kalt geht auch)

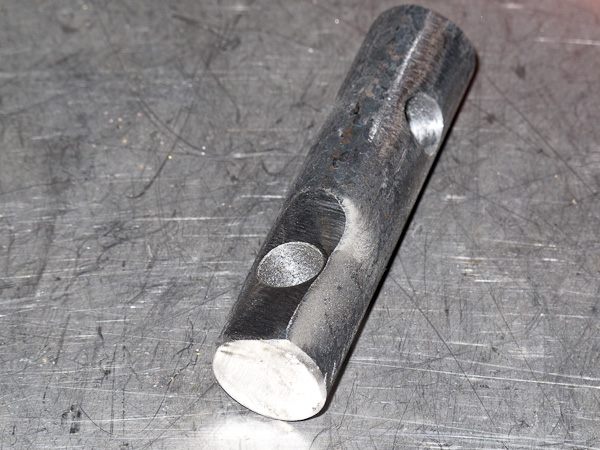

fahrzeuge_landrover_messuhr_08

zweites 8,5er Loch in den Rundstahl bohren (90 Grad versetzt)

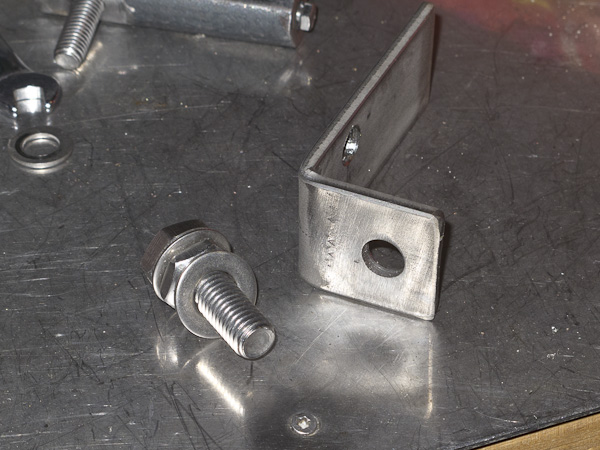

fahrzeuge_landrover_messuhr_09

Loch für M10-Schraube bohren (kommt die Antriebsflanschschraube rein)



fahrzeuge_landrover_messuhr_10

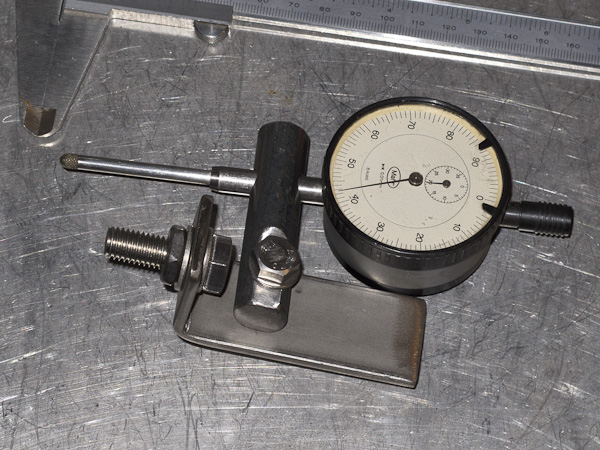

alles zusammen bauen und fertig ist die Halterung

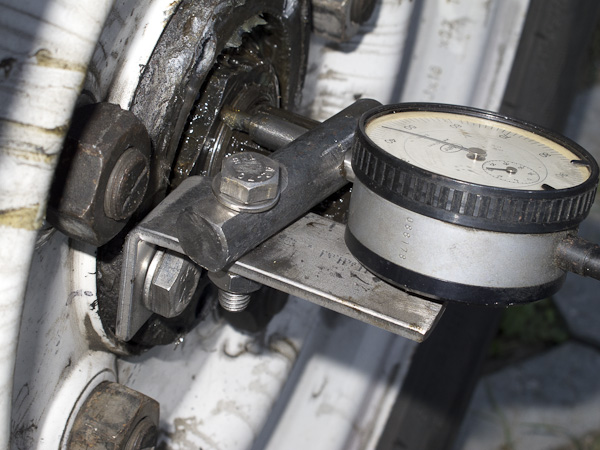

fahrzeuge_landrover_messuhr_11

hier beim Einsatz an der TDI-Radlagervariante



fahrzeuge_landrover_messuhr_12

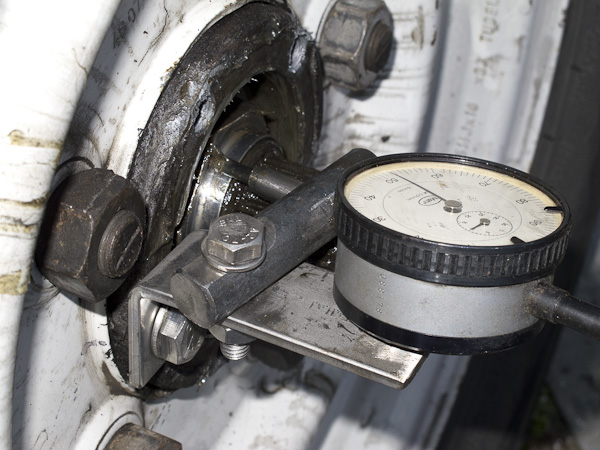

hier beim Einsatz an der TD5-Radlager-Variante
