Kenwood TS-480 Umbau PL-Buchse

Umbau des Kenwood 480-TS SAT auf eine PL-Antennenbuchse

amateurfunk_kenwood_ts480_umbau_11



Wozu ein Umbau?

Der Kenwood TS-480 SAT ist für mich portabel und zu Hause im Einsatz und gefällt mir besser als andere kleine Stationen. Mich störte bisher immer diese PigTail-Geschichte für die Antennenanschlüsse, da ich das Gerät öfter mitnehme. Hab das sonst bei keinem Gerät. Im Netz hatte ich ein Bild gesehen für zwei Antennenbuchsen. Daraufhin beschloss ich, die PigTails abzubauen und durch Buchsen zu ersetzen. Leider konnte ich nur eine Buchse nutzen, da der Platz für zwei ordentliche Kabel nicht ausreicht. Ein Kabel kann man sehr schön verlegen und somit zumindest eine Buchse nutzen. Wer eine Idee hat für das zweite Kabel kann gerne schreiben.

Nachfolgend der Umbau für ein PigTail, wobei ich gleich beide Buchsen eingebaut habe, falls es für das zweite Kabel eine Lösung gibt.



Material und Werkzeug

Folgende Dinge werden benötigt:

  • 2 PL-Buchsen inkl. Schrauben und Masseanschluss
  • Koaxkabel RG58 oder besser aber im gleichen Durchmesser
  • Lötstation und Zubehör
  • Kleinwerkzeuge zum abisolieren und schrauben



amateurfunk_kenwood_ts480_umbau_01

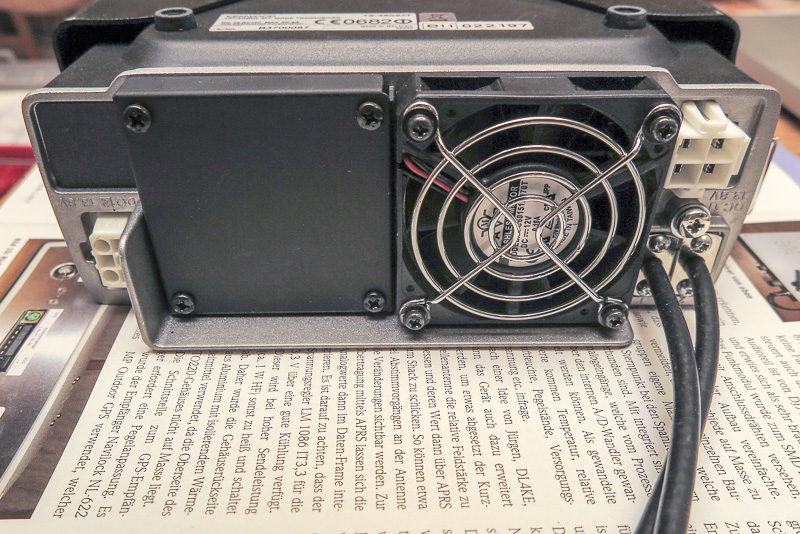

Ausgangslage mit zwei PigTail-Anschlüssen für die Antennen



Bitte bei neuen Geräten daran denken, dass die Garantie bzw. Gewährleistung erlischt, wenn ihr am Gerät lötet. Denkt auch an statische Aufladung und vermeidet sie entsprechend.



Umbau

Nachfolgend der Umbau bebildert mit kurzen Eräuterungen:



amateurfunk_kenwood_ts480_umbau_02

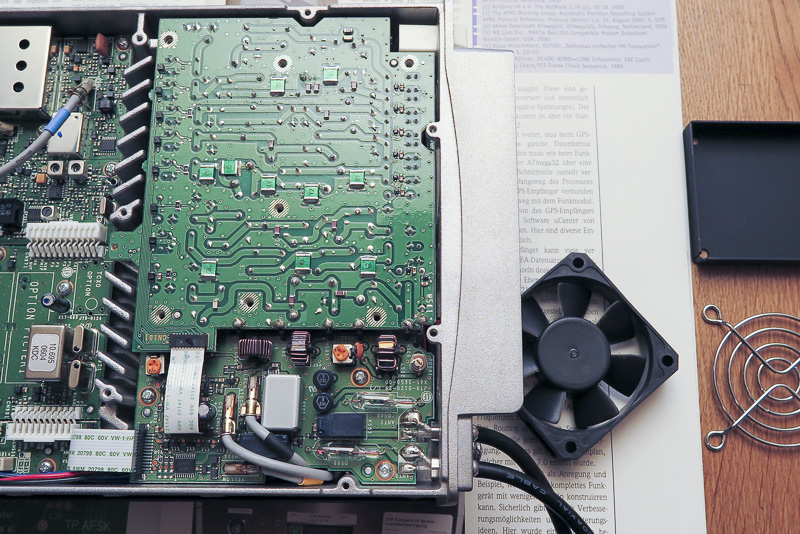

Gerätedeckel und innere Metallabdeckung entfernen, Lüfter ausbauen



amateurfunk_kenwood_ts480_umbau_03

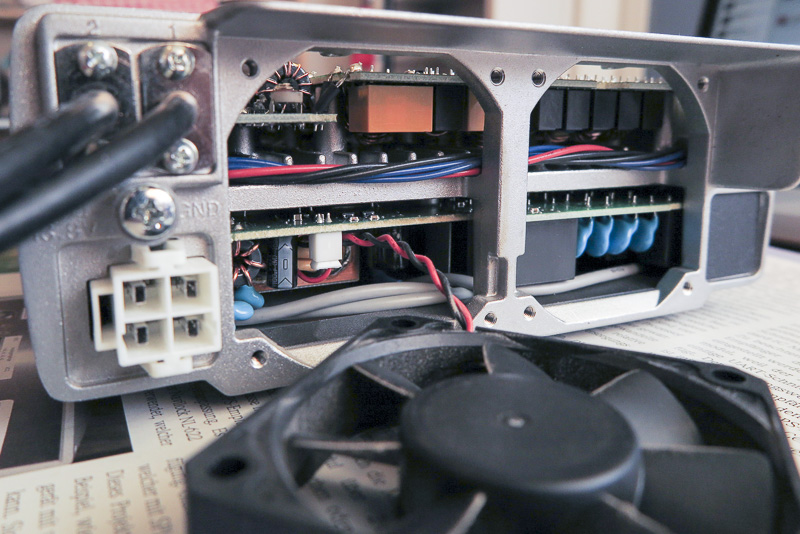

Lüfter und zweite Abdeckung beim SAT-Modell abgebaut



amateurfunk_kenwood_ts480_umbau_04

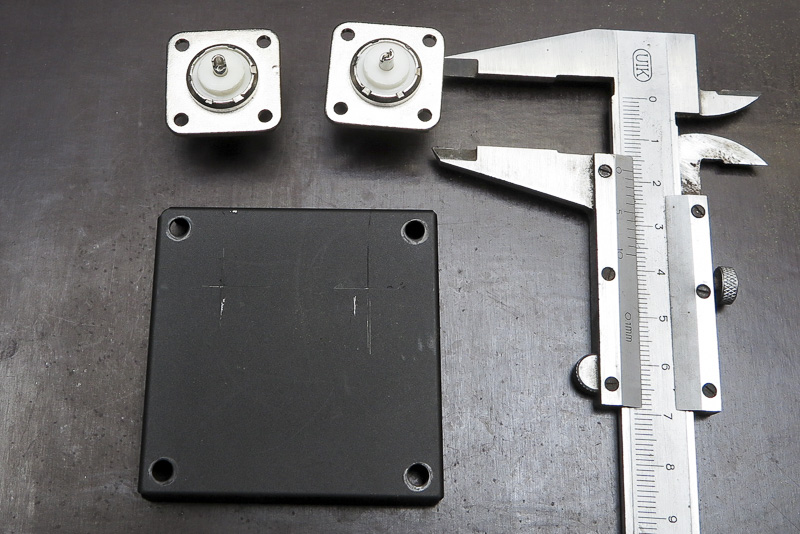

Ausgangslage für die PL-Buchsen, Löcher so anzeichnen, dass alles drauf passt

zum Bohren am besten einen Stufenbohrer benutzen und das Loch etwas größer bohren

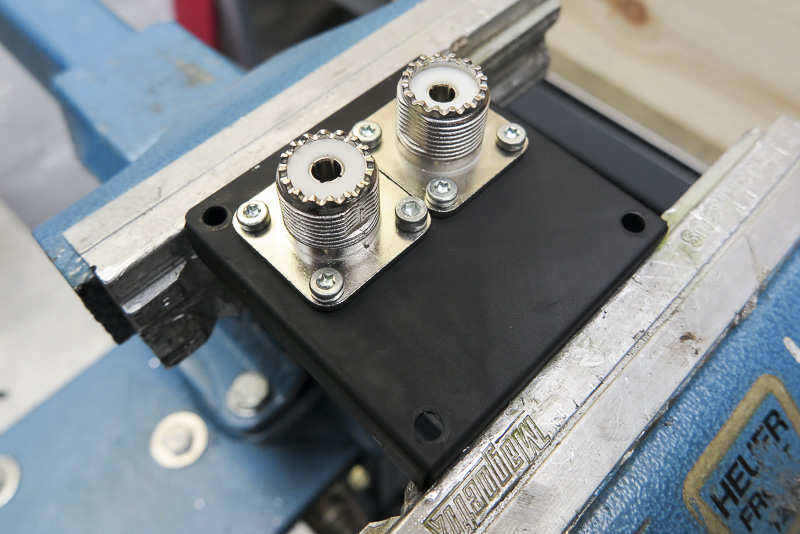

amateurfunk_kenwood_ts480_umbau_05

Buchsen in die Abdeckung eingebaut



amateurfunk_kenwood_ts480_umbau_06

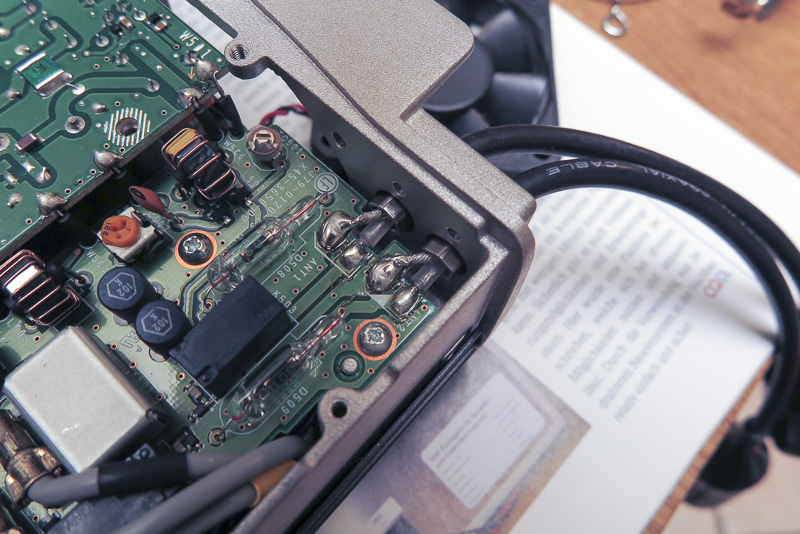

hier sind die PigTail-Kabel eingelötet

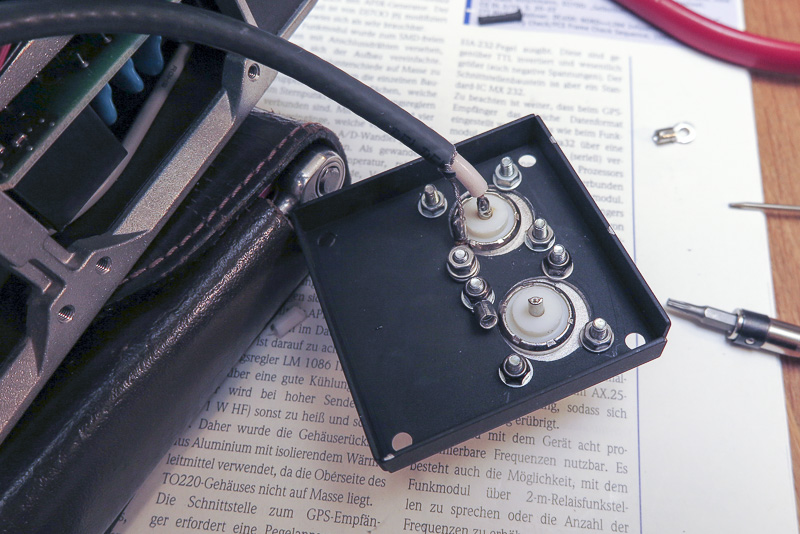

amateurfunk_kenwood_ts480_umbau_07

Koaxkabel an die Buchsen löten, so dass das Kabel noch verstaut werden kann



amateurfunk_kenwood_ts480_umbau_09

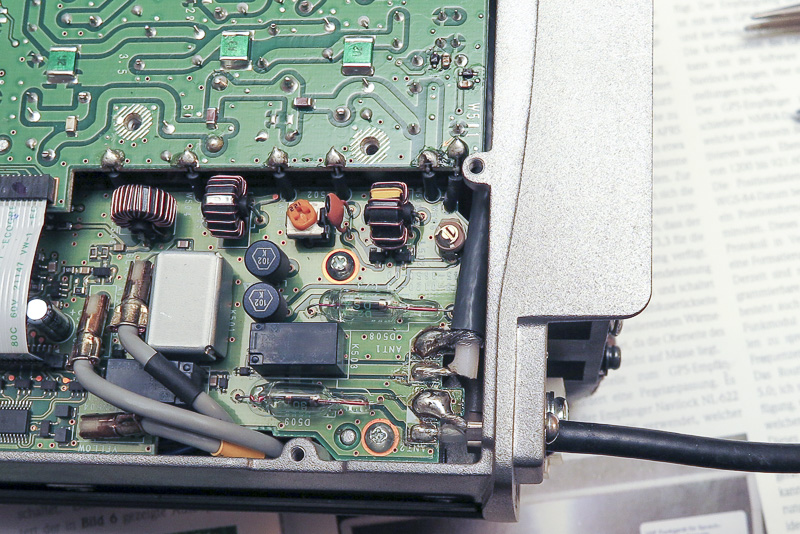

links PigTail, rechts das neue Koaxkabel an Antennenanschluss 1



amateurfunk_kenwood_ts480_umbau_10

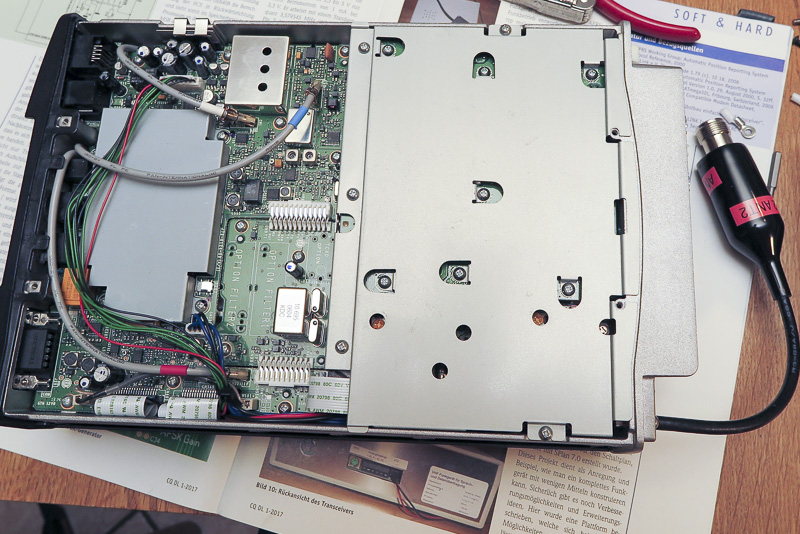

innere Metallabdeckung wieder einbauen



amateurfunk_kenwood_ts480_umbau_11

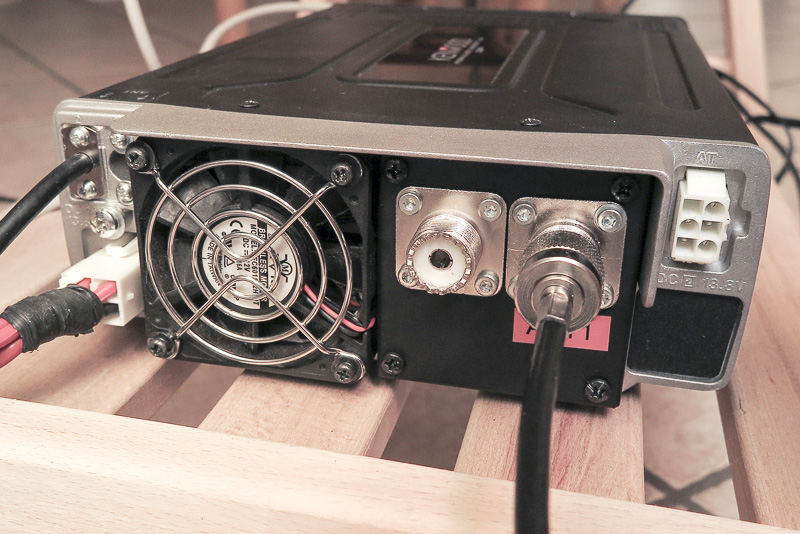

fertig, eine Buchse ist jetzt bestückt



Fazit

Der Antennenanschluss 1 liegt jetzt auf der Buchse und funktioniert genauso wie vorher. Das Koaxkabel ist unterhalb der Relais des Tuners entlang gelegt worden und passt gut durch die vorhandenen Ausschnitte und stört auch nicht den Lüfter.





2 Antworten

  1. Martin sagt:

    Hallo Tom,
    hätte es dein Platzproblem gelöst wenn du ein dünneres Koax genommen hättest? Zum Beispiel RG316. Das hat noch einmal einen kleineren Mindestbiegeradius und ist nur 2,55mm dick.
    Die etwas höhere Dämpfung gegenüber RG58 ist auf die kurze Strecke ja zu vernachlässigen.

    Grüße
    Martin

    • vesab sagt:

      Hi Martin, das muss ich mal ausprobieren. Könnte vtl. Abhilfe schaffen. Falls es was wird, werde ich es auf der Page hier anfügen. Danke. cu Tom
