Antennenmast abspannen

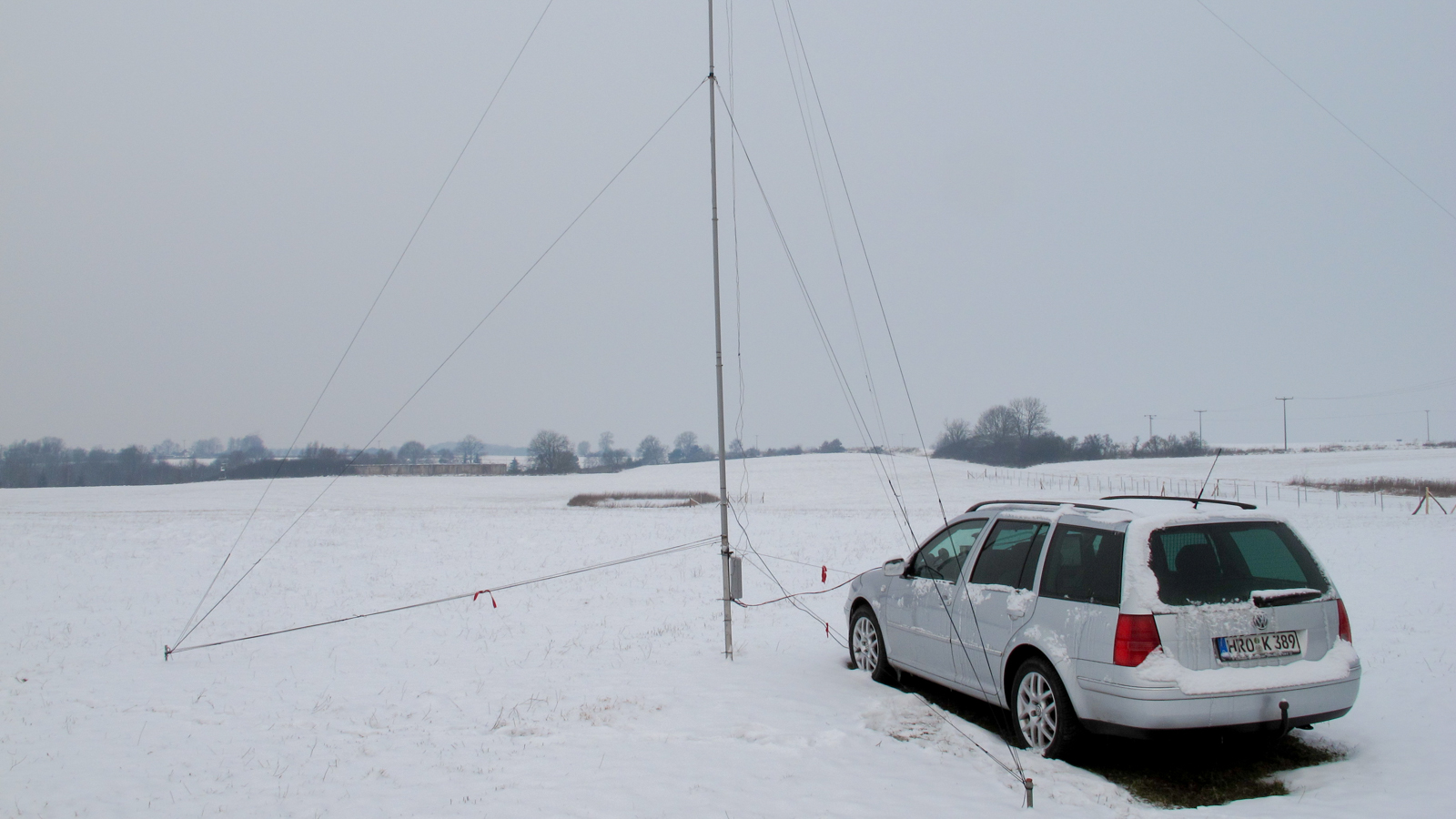

Die Abspannung von mobilen Antennenmasten

Bei Windstille und nicht so hohen Masten kann auf eine Abspannung verzichtet werden, wenn der Mast stabil genug steht und im oberen Bereich ebenfalls stabil ist. Die meisten Masten müssen abgespannt werden, selbst wenn es zur Aufbauzeit windstill ist, denn man kann nie wissen, wie sich das Wetter ändert. Auf Kurbelmasten wird hier nicht eingegangen.



Methoden des Aufbaus

Es gibt verschiedene Methoden, um einen mobilen Fiberglas- oder Aluminiummast aufzubauen:

• Nutzung eines festen Mastfußes und Herausziehen der Antenne bis auf die komplette Höhe.
• Nutzung eines Maststatives und Herausziehen der Antenne bis auf die komplette Höhe (bevorzugt bei Aluminiummasten).
• Nutzung eines Einschlagstabes und Befestigung der Antenne mittels Kabelbinder oder Spannriemen. Anschließend Mast herausziehen.
• Nutzung eines Klappfußes in Verbindung mit einer Auffahrrampe. Mast wird komplett auf dem Boden ausgelegt und dann hochgekippt.
• Nutzung eines Klappfußes in Verbindung mit einem Einschlagstab. Mast wird komplett auf dem Boden ausgelegt und dann hochgekippt.
• Mast wird komplett auf dem Boden ausgezogen und dann gegen ein Hindernis aufgestellt.

Es kristallisieren sich zwei grundsätzliche Methoden heraus. Einmal wird der Mast Stück für Stück herausgezogen und festgeklemmt und einmal wird der Mast am Boden vorab komplett aufgebaut.



Halterungen

Aus den Methoden ergeben sich folgende Halterungen:

• fester oder klappbarer Mastfuß stationär
• fester Mastfuß mit Auffahrrampe
• klappbarer Mastfuß mit Auffahrrampe
• Einschlagstab
• klappbarer Mastfuß mit Einschlagstab

Zu den Masthalterungen wird es weitere Blogbeiträge geben.

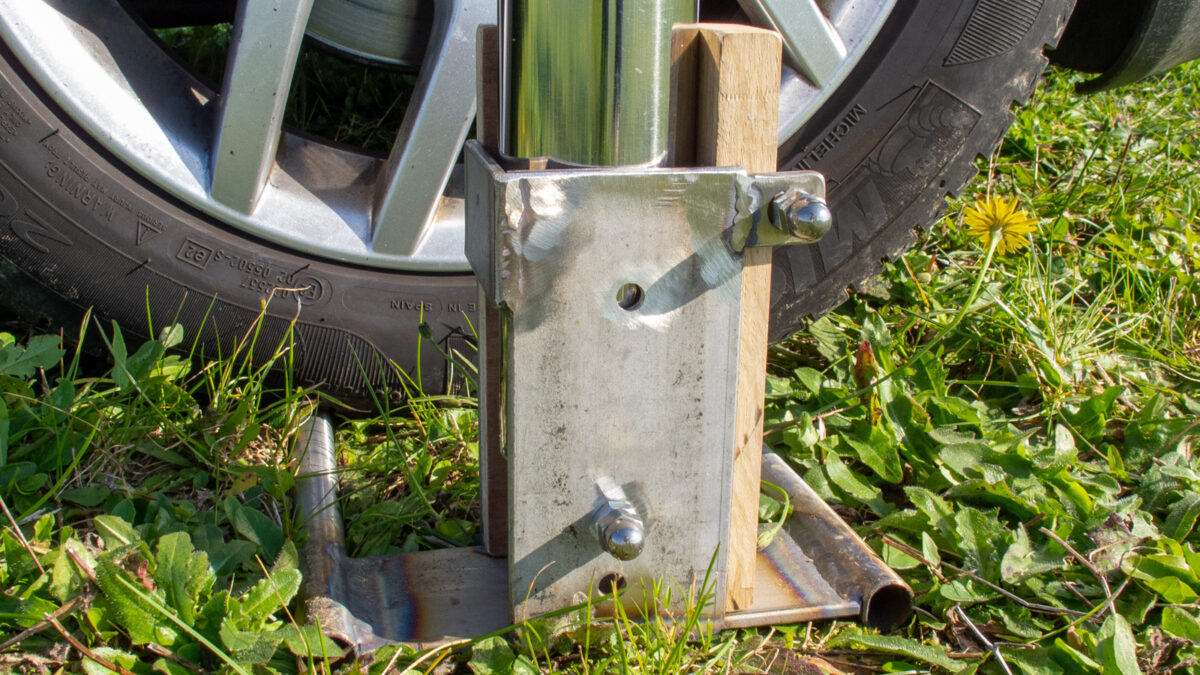

Hier schon einmal der Beitrag zum klappbaren Mastfuß mit Auffahrrampe.



Die Abspannungen

Man kann mit jeweils 3 oder 4 Abspannungen arbeiten. Besser sind 4 Abspannungen, wenn man die Klappmethode wählt. Beim Hochschieben der Antenne reichen auch 3 Abspannungen.

Achtung: Die Abspannleinen nicht komplett spannen, denn das wird unnötig Druck auf den Mast ausüben und er kann in sich zusammenfallen, falls man keine Schellen benutzt. Die Abspannseile sollten sehr leicht durchhängen! Der Masst wird dann zwar etwas schwanken aber er steht viel sicherer.

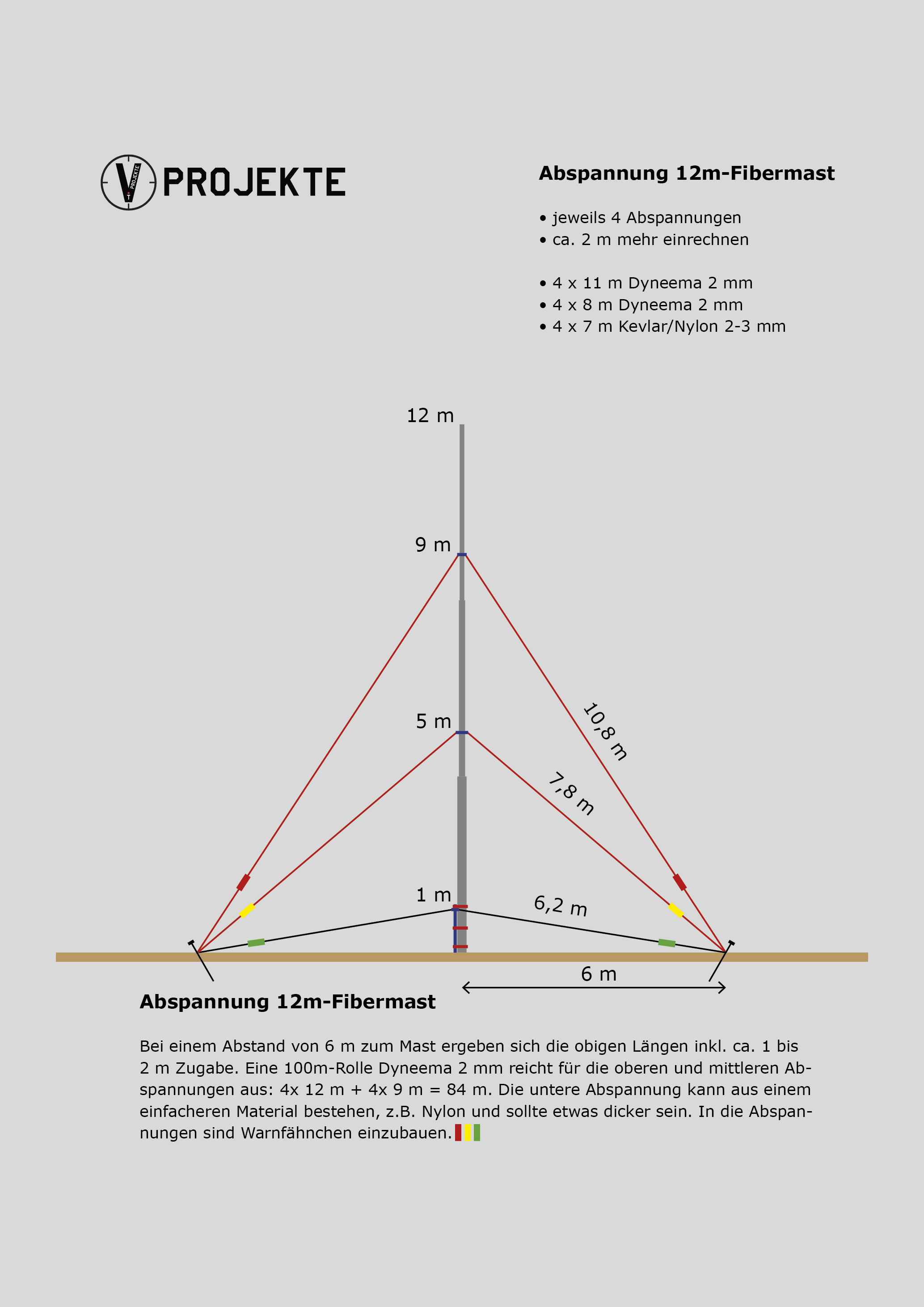

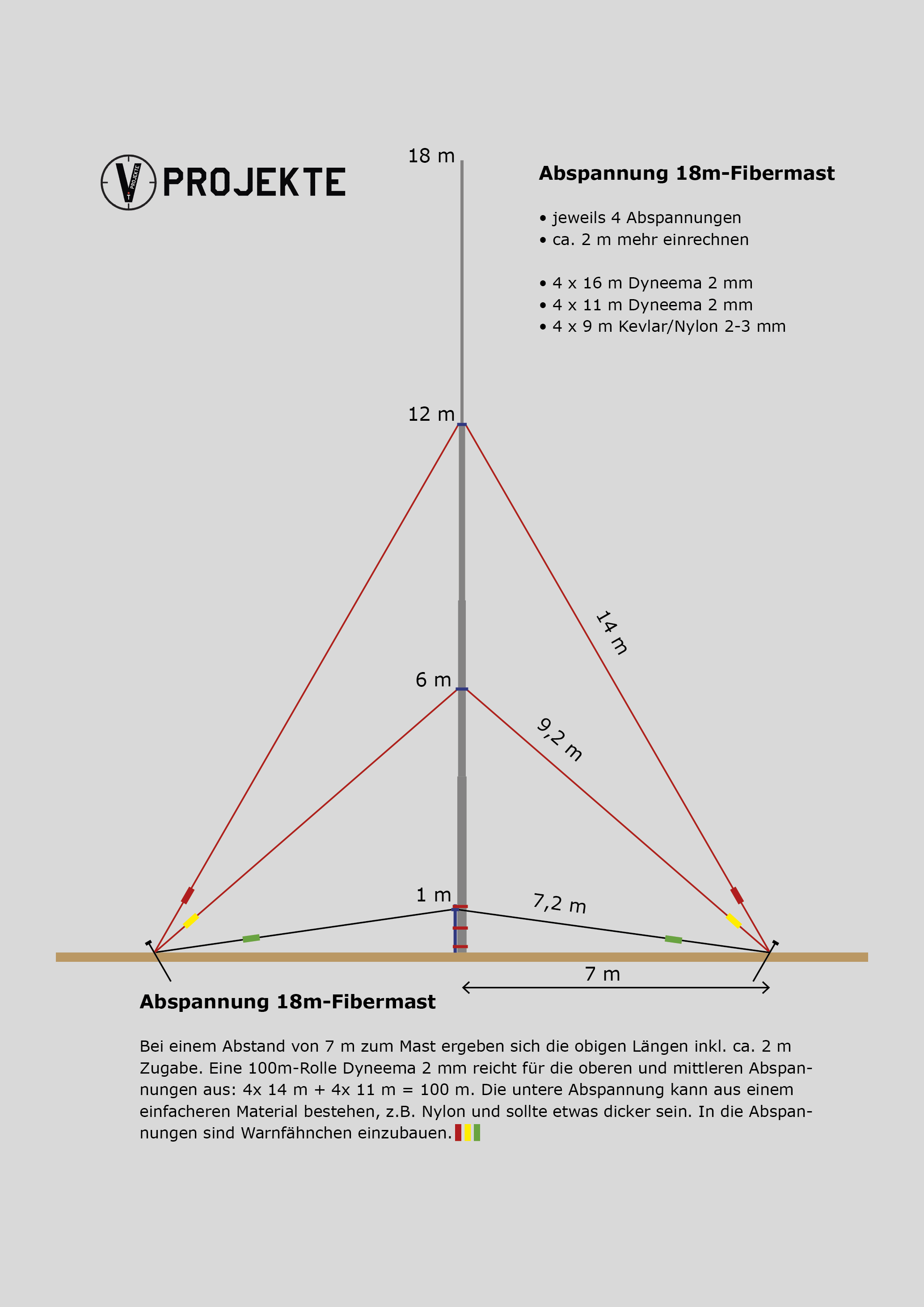

Nachfolgend die Abspannmaße für einen 18m-Mast und einen 12m-Mast. Ein 10m-Mast kann wie der 12m-Mast abgespannt werden, evtl. geht man 1 Element tiefer.



Abspannpunkte und Aufroller

Die Abspannungen müssen auch befestigt werden. es gibt Ringe, Hülsen und Abspannpunkte aus Gurtband (z.B. von Spiderbeam). Sie funktionieren alle sehr gut.



Abspannpunkt Hülse:

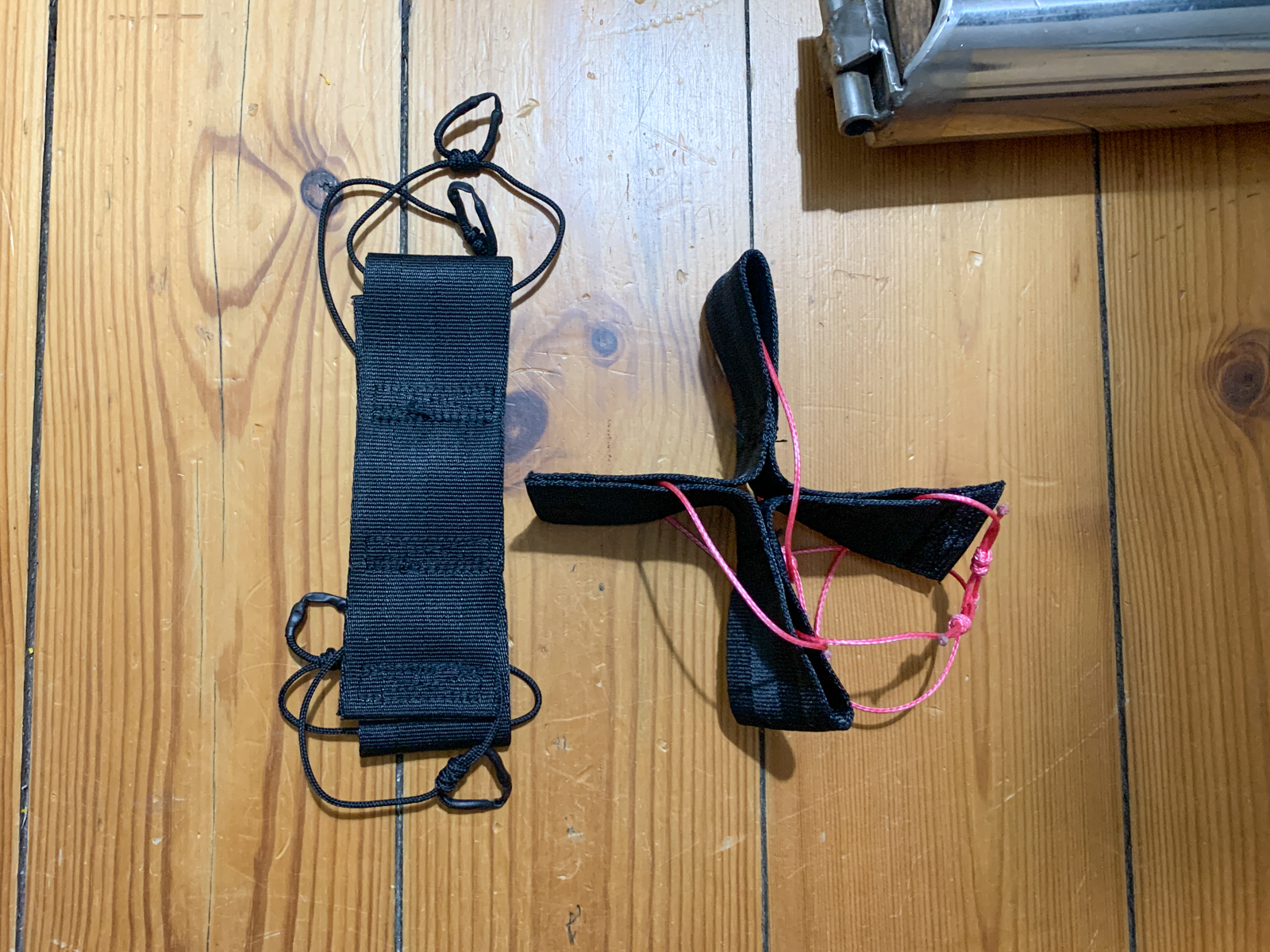

Gurtband-Abspannpunkte:

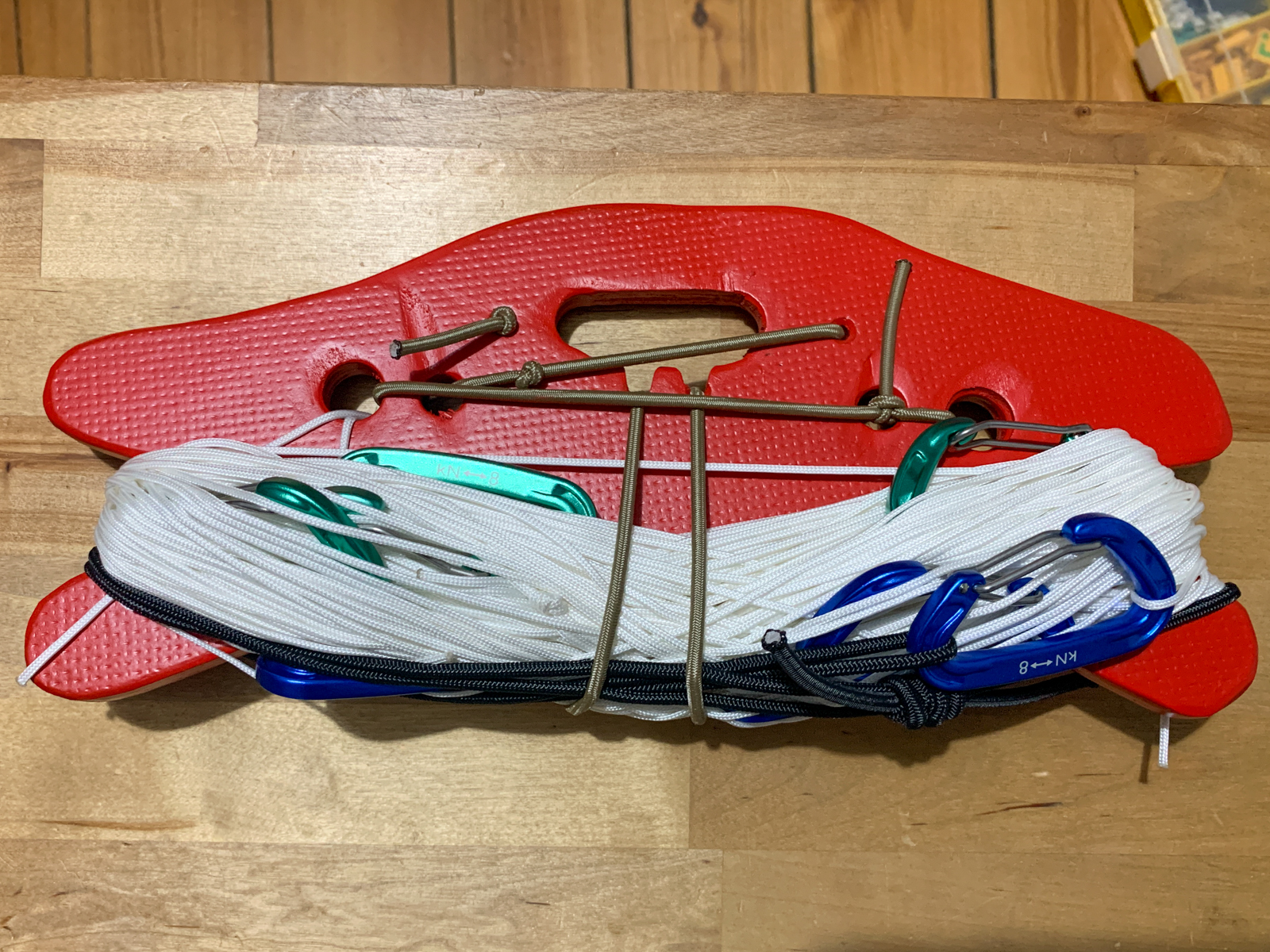

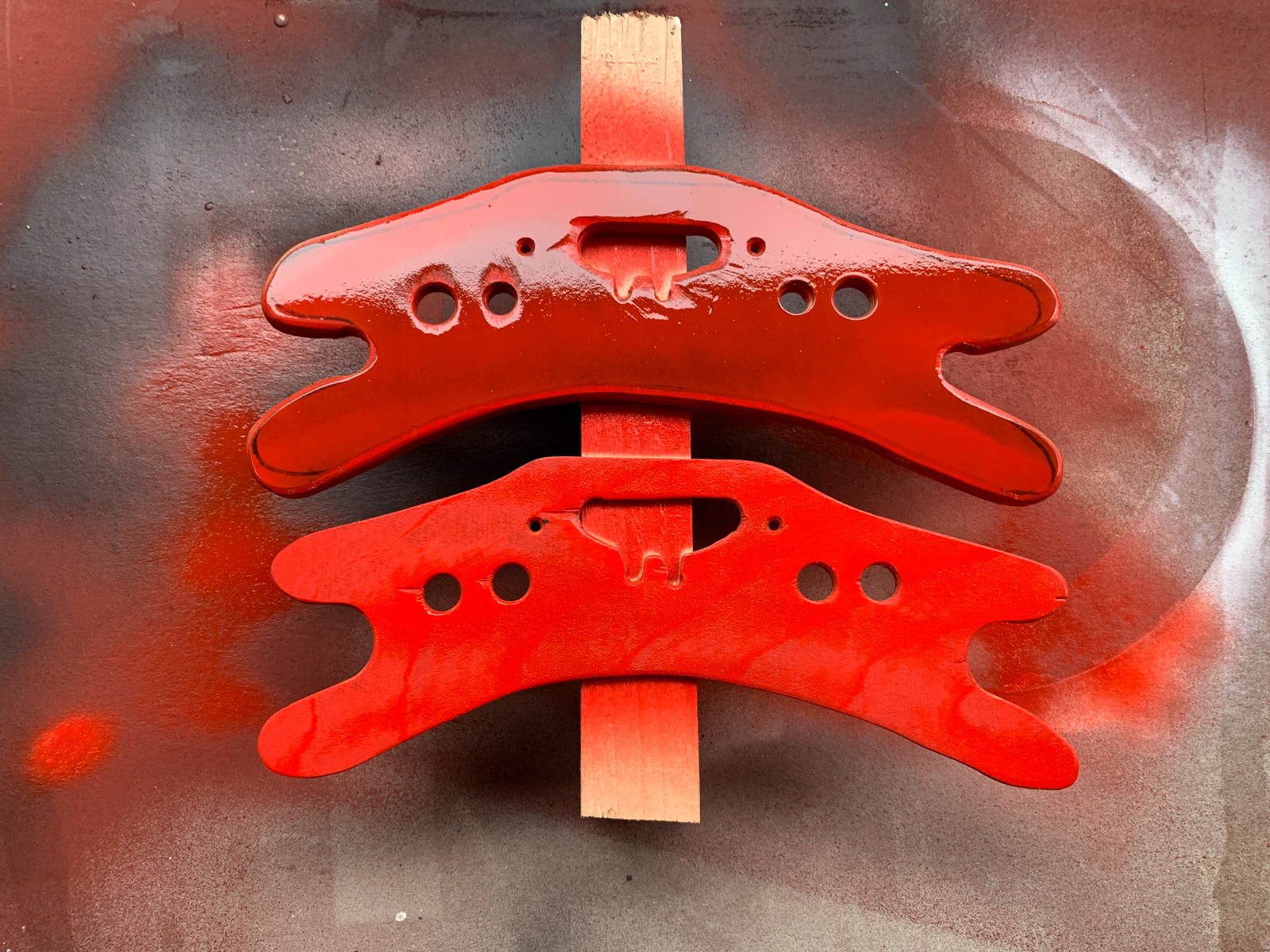

Irgendwo muss das Abspannband aufgerollt werden. Diese teile kann man sich einfach selbst bauen. Ein wenig Sperrholz und Farbe und schon hat man perfekte Aufroller.
