Die Mantelwellensperre
Ich möchte hier nicht die theoretischen Abhandlungen wiederholen, die genug auch online veröffentlich sind. Ich benutze den Balun nach W1JR, um verschiedene Antennen anzupassen. Eingesetzt wird der Balun bei mir an einem Dipol oben an der Antenne (natürlich in einer kleineren Version) und dieser hier bei einer Vertical für 80/40 m an einem 18m-Mast. Die kombinierte Vertical ist nach DJ0IP aufgebaut und am Antennenfußpunkt wird dieser Balun eingesetzt.
Am unteren Ende wird ein 50-Ohm-Koaxkabel zu Funkgerät geführt, am oberen Ende wird der Strahler an der roten Buchse angeschlossen. Die notwendigen Radials werden an der oberen schwarzen Buchse angeschlossen.
Material und Werkzeug
Ich habe folgendes Material verwendet (einige Links sind Affiliate Links, d.h. ich bekomme etwas davon als Vergütung, falls jemand etwas kauft. Natürlich ist es dadurch nicht teurer.):
- Ferritkern Amidon FT240-43 (das 43er Material ist am besten geeignet für diesen Frequenzbereich); Bezug: Ferritshop in den Niederlanden
- RG-142 Koaxkabel, welches sich sehr gut eignet; Bezug Koaxshop
- PL259-Buchse für den Einbau; Bezug Buchsen
- Bananenstecker-Buchsen; Bezug Steckerbuchsen
- Gehäuse; mein verwendetes Gehäuse ist nicht online zu beziehen; Alternative
- NanoVNA V2; Bezugsquelle
- meine Lötstation ERSA; Bezugsquelle
- preiswertes Abisolierwerkzeug Koax; Bezugsquelle
- kleine Kabelbinder; Bezugsquelle
Natürlich benötigt man noch Lötdraht usw.
Bau
Ich hab den Balun wie folgt gebaut:
- entsprechende Länge Koaxkabel ablängen
- ein Ende am Ferritkern mit einem Kabelbinder befestigen
- 9 Wicklungen auf die rechte Seite bringen; sehr eng wickeln und das Ende mit einem Kabelbinder temporär sichern
- dann 9 Wicklungen auf die andere Seite bringen; wenn es nur 8 werden, dann geht das auch
- das Ende mit einem Kabelbinder sichern
- Enden abisolieren und Verzinnen
- eine Seite mit Kabelösen verlöten (2 Stück) und an der anderen Seite den Schirm mit einer Kabelöse versehen
- Gehäuse bohren und entgraten

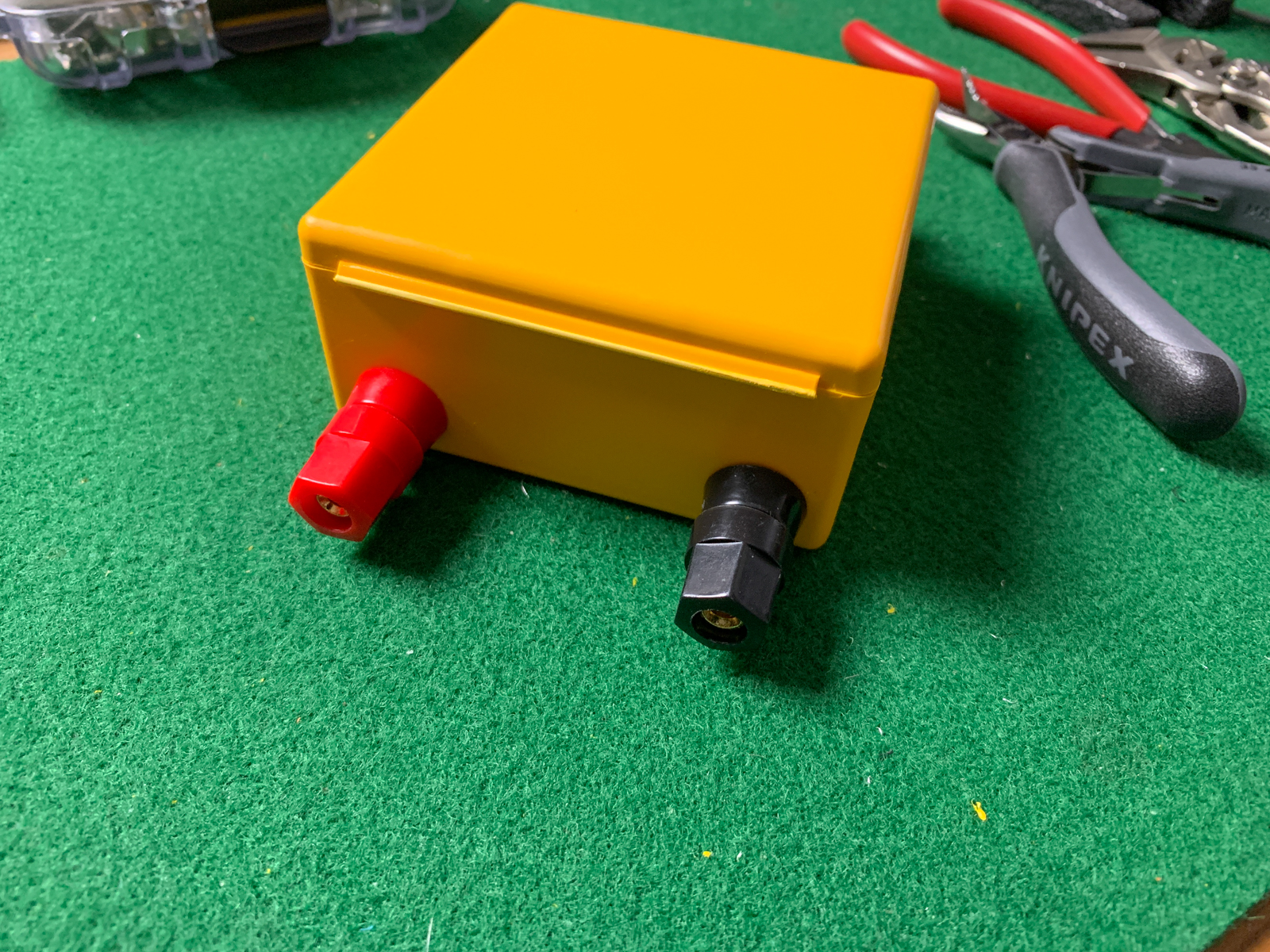

- Bananenstecker-Buchsen einbauen

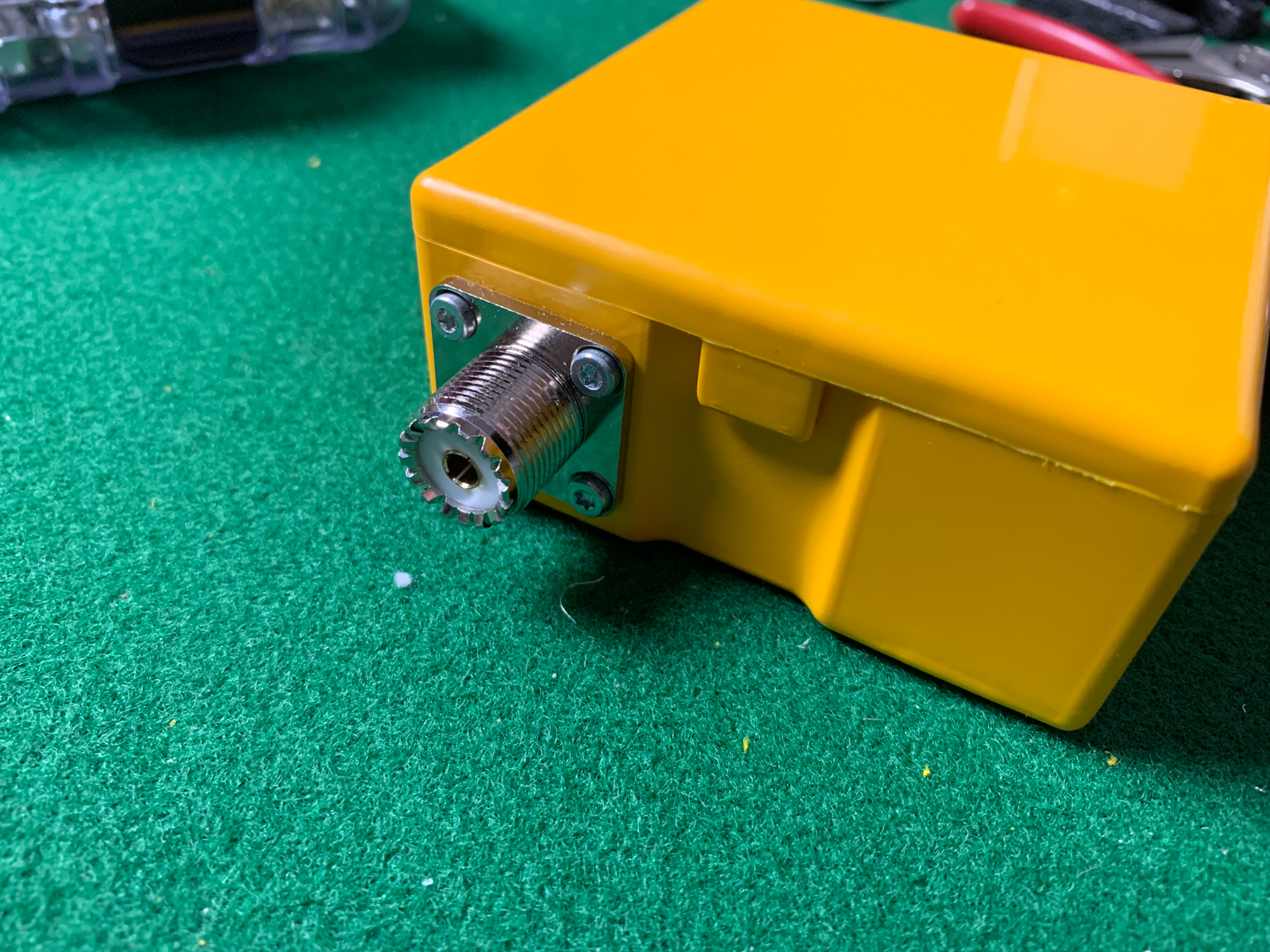

- Balun in das Gehäuse legen, das untere Koax-Ende durch das Buchsenloch stecken und und PL259-Buchse am Innenleiter verlöten
- erst dann die Buchse einbauen und dabei den Schirm mit verschrauben
- nun die oberen Enden an die Buchsen schrauben

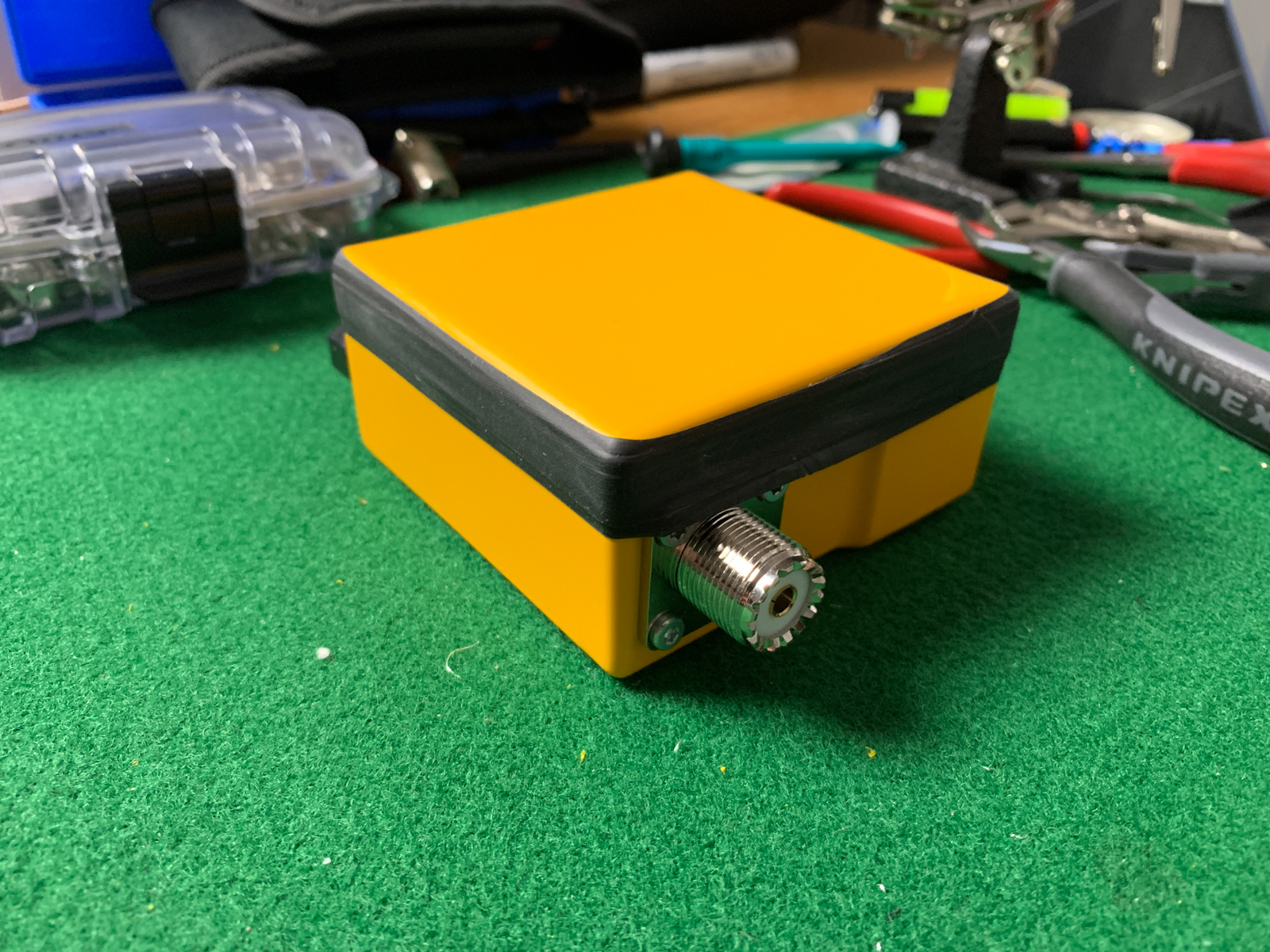

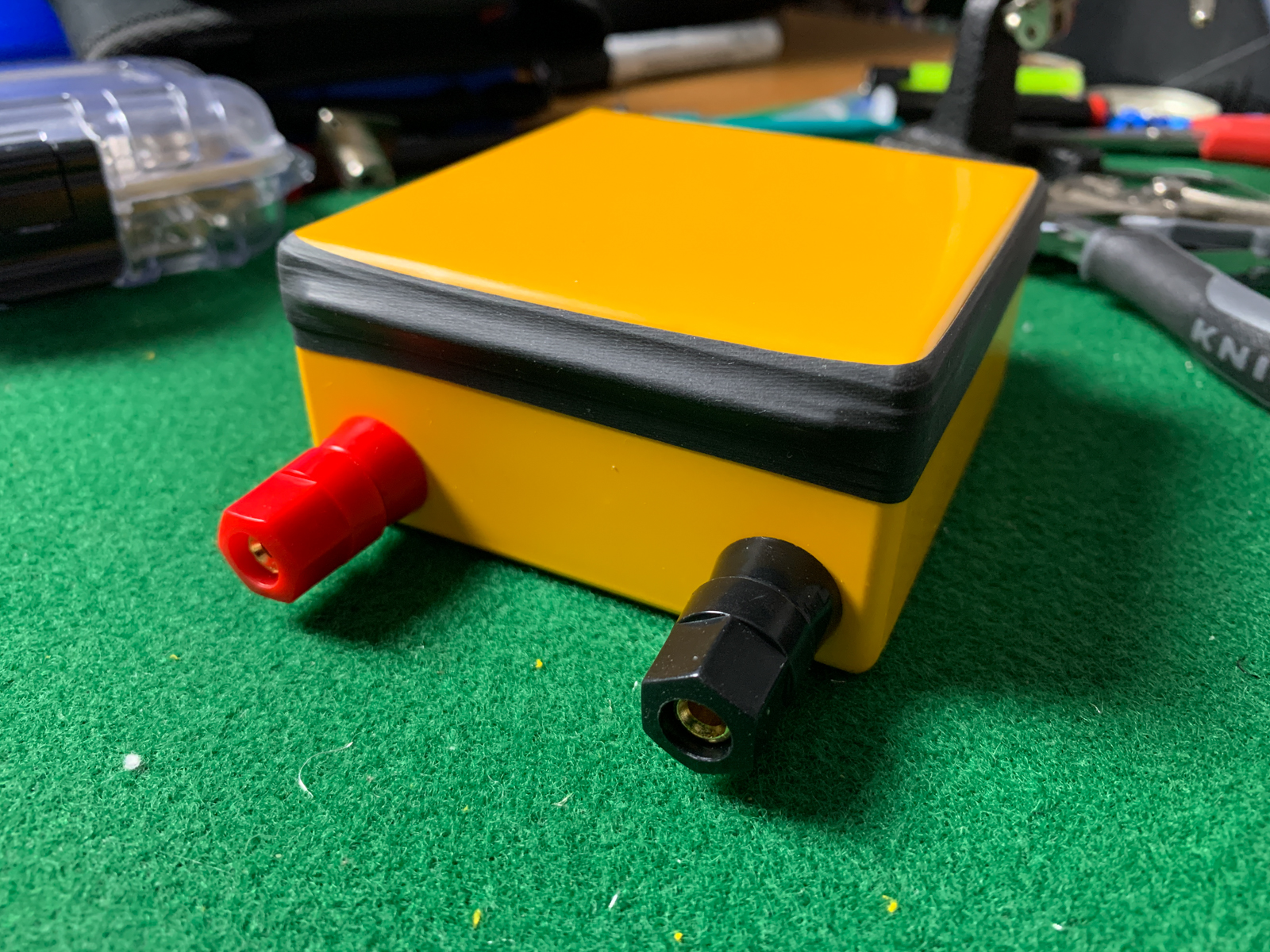

- evtl. abdichten, je nach Gehäuse

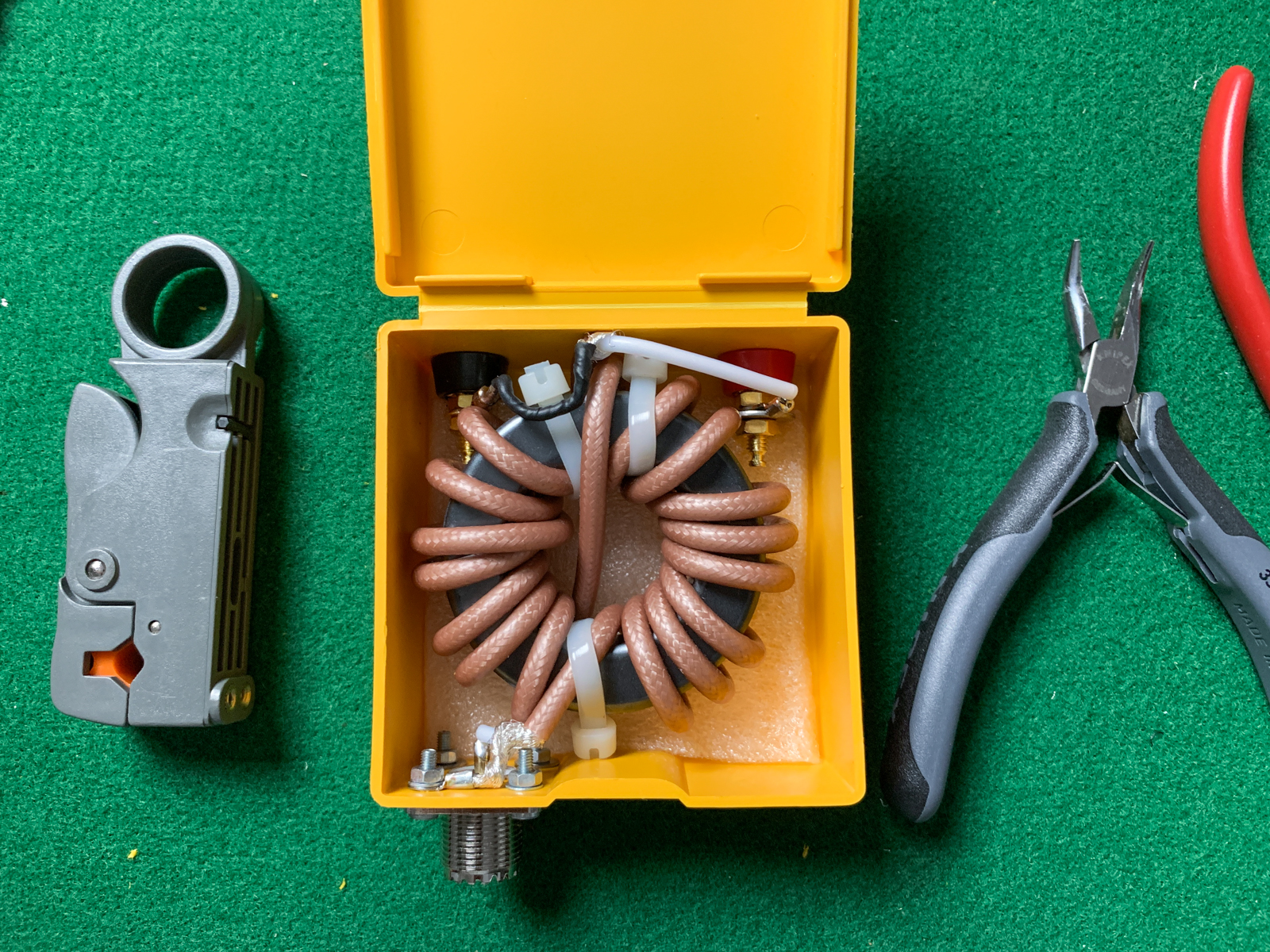

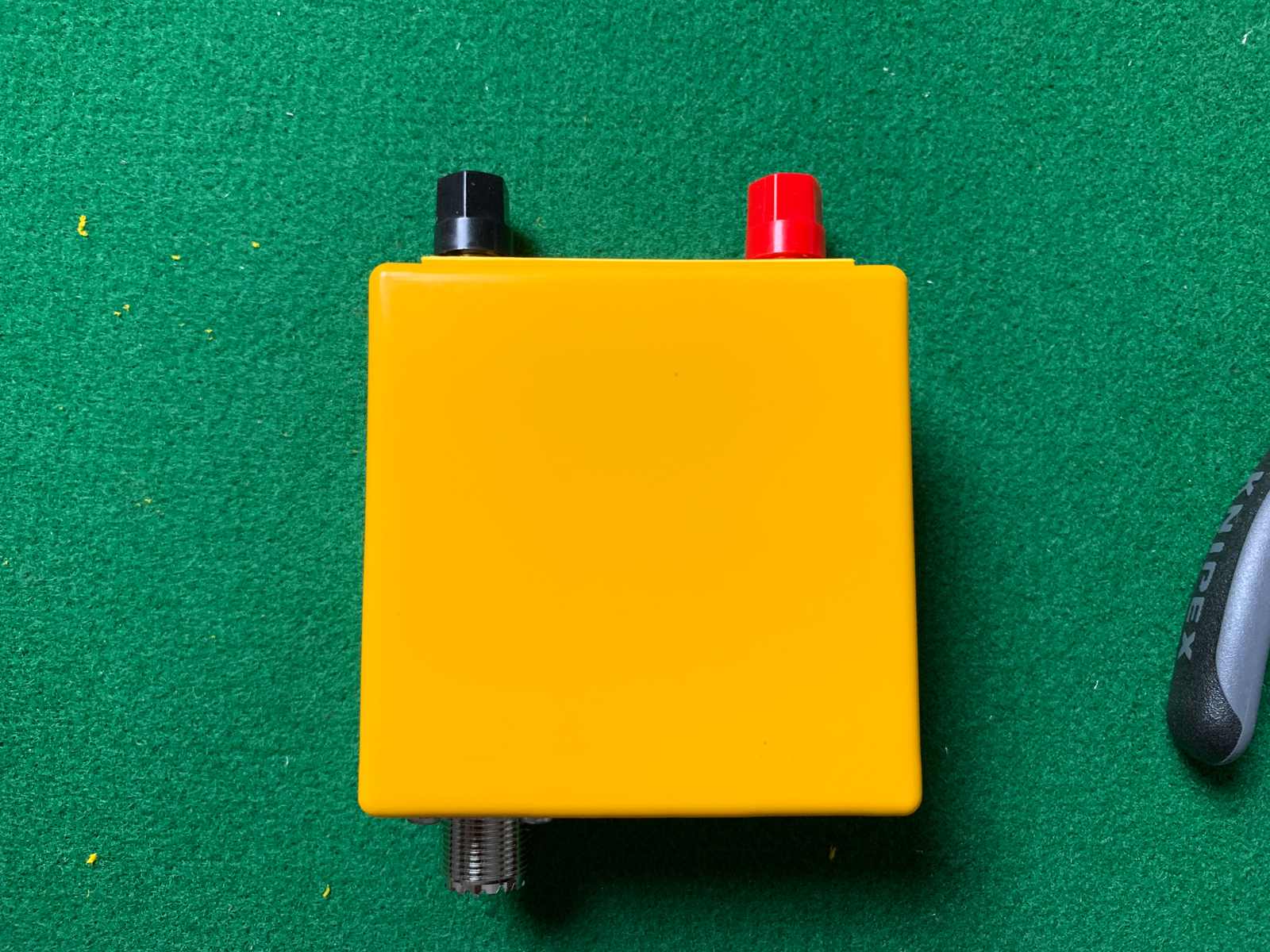

Anhand der Bilder könnt ihr das Ergebnis verifizieren. Das Bild am Anfang der Seite zeigt die Verdrahtung.
Vermessung mit dem NanoVNA V2
Den NanoVNA inkl. der vorgesehenen Messleitungen kalibrieren. Wie das geht, habe ich hier in diesem Blogbeitrag schon beschrieben.

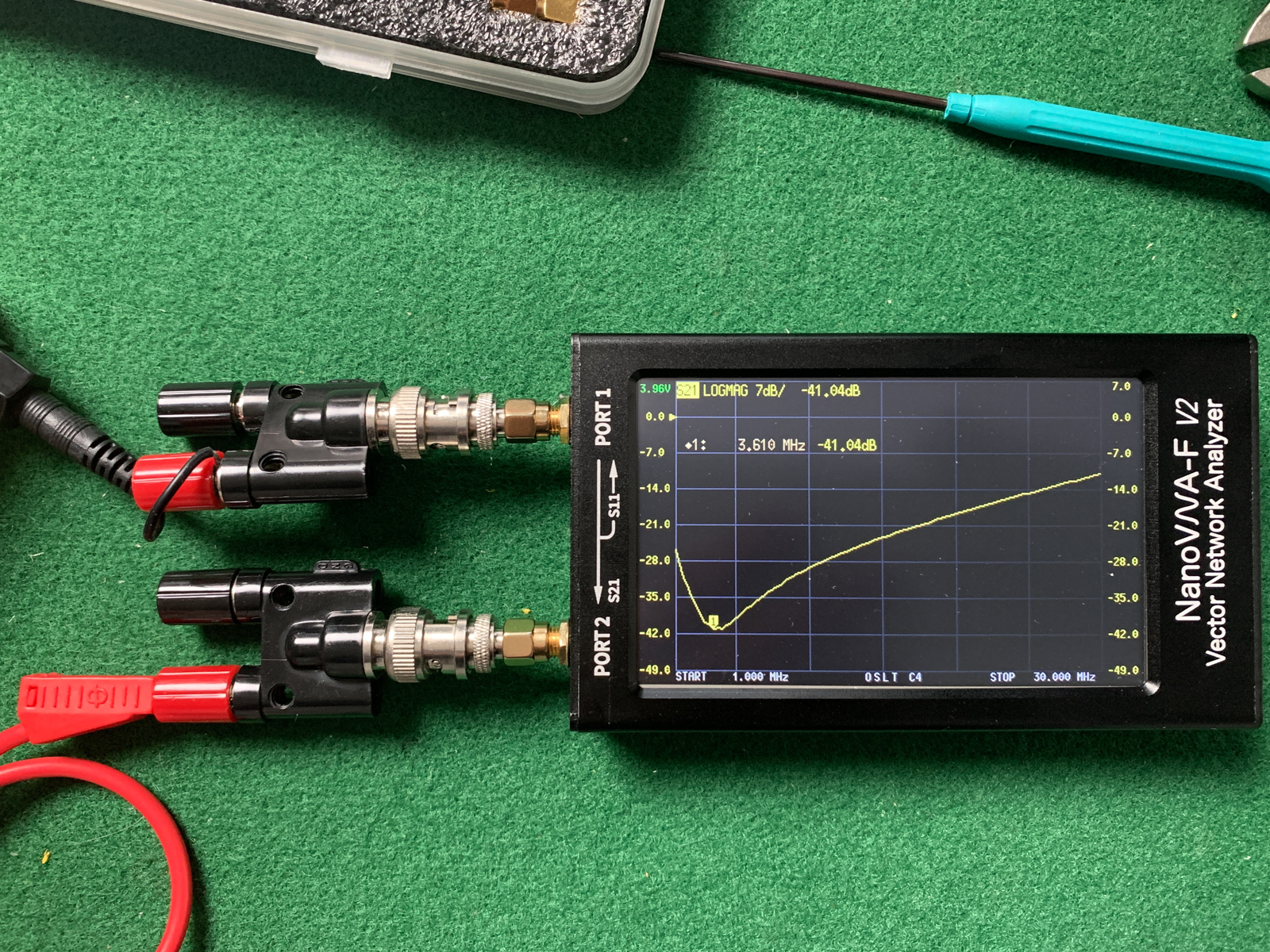

Den Balun durchmessen. Nachfolgend mein Messergebnis. Die Dämpfung in den unteren Frequenzen ist sehr gut. Im Bild ist der Bereich um das 80m-Band zu sehen. Dort beträgt die Dämpfung sehr gute 41 dB. Auch im 40m-Band ist die Dämpfung noch sehr gut. Zu den höheren Frequenzen nimmt sie ab. Wer dort besser dämpfen will, sollte ein anderes Ferritmaterial und/oder weniger Wicklungen einplanen.
