Erdungsbox Drachenantenne

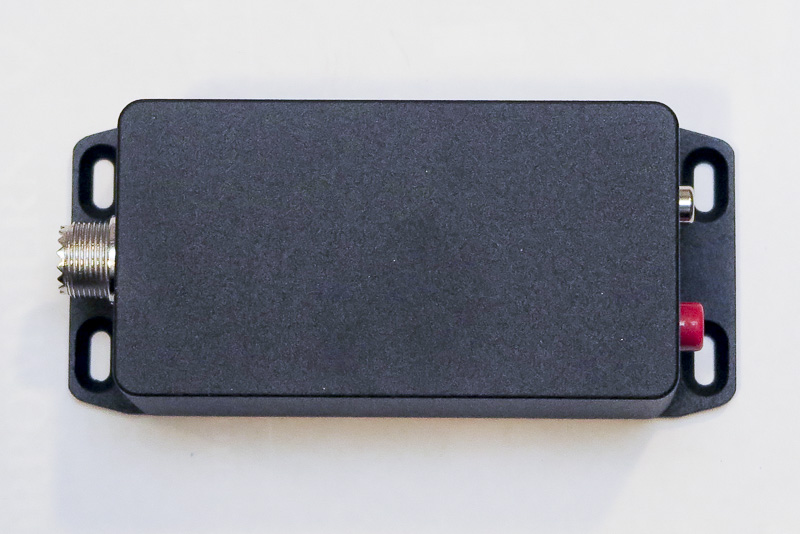

funk_antennen_erdungsbox_11



Wozu eine Erdungsbox?

Für eine Drachenantenne (oder Kiteantenne) benötigt man eine Erdungsbox um die statische Aufladung der Antenne gefahrlos abzuführen. Da eine Drachenentenne am Drachen angebunden ist, überstreicht sie im Normalfall einige Höhenmeter (im 80-Meter-Band ca. 40m) und kann durch Regen oder unterschiedliche Ladung in den Höhenschichten statisch aufgeladen werden. Ohne Erdung kommt es zu Funkenüberschlägen, die nicht nur Geräte zerstören können, sondern auch gefährlich für den Menschen sind.

Die Idee zu dieser Box stammt von DD7LP und weiterführende Infos gibt es auch auf seiner Seite ww.darc-husum.de/drachenantenne.html.



Material und Werkzeuge

Für den Bau der Erdungsbox kann ich folgende Materialien und Werkzeuge empfehlen:

  • 1x Aludruckgussgehäuse oder eine einfache Box
  • 1x BUCHSE SO 239 (PL-Buchse)
  • 1x Telefon-Buchse 4mm blank
  • 1x Telefon-Buchse 4mm signalrot
  • 4x Hochlastwiderständ 1 Megaohm 2 Watt   2,00 Euro
  • Kupferdraht 1,5mm2
  • Lötkolben, Bohrmaschine, Kleinwerkzeug



Bau der Erdungsbox

Nachfolgend nun die schrittweise Anleitung zum Bau der Erdungsbox:

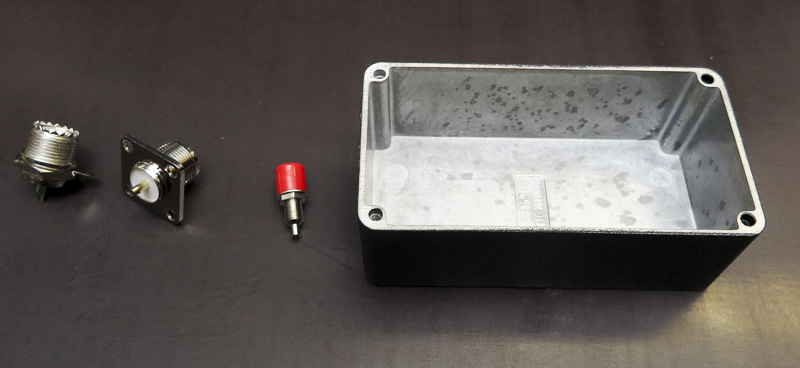

funk_antennen_erdungsbox_01

Material



funk_antennen_erdungsbox_02

Für die PL-Buchse eignet sich ein Stufenbohrer am besten (Durchmesser 16mm).



funk_antennen_erdungsbox_03

PL-Buchse kann eingesetzt werden (nachdem alle Löcher gebohrt sind).

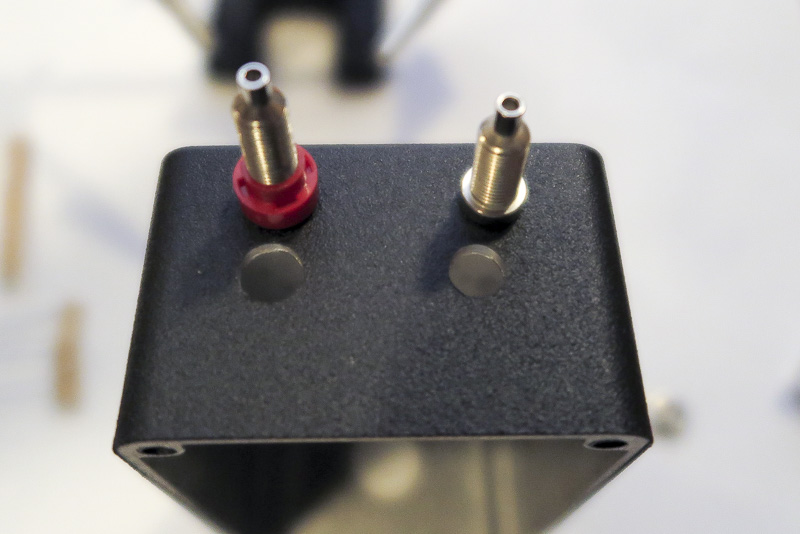

funk_antennen_erdungsbox_06

Antenneneingang und Erdungsanschluss sind 4-mm-Buchsen (A-Eingang größer bohren).

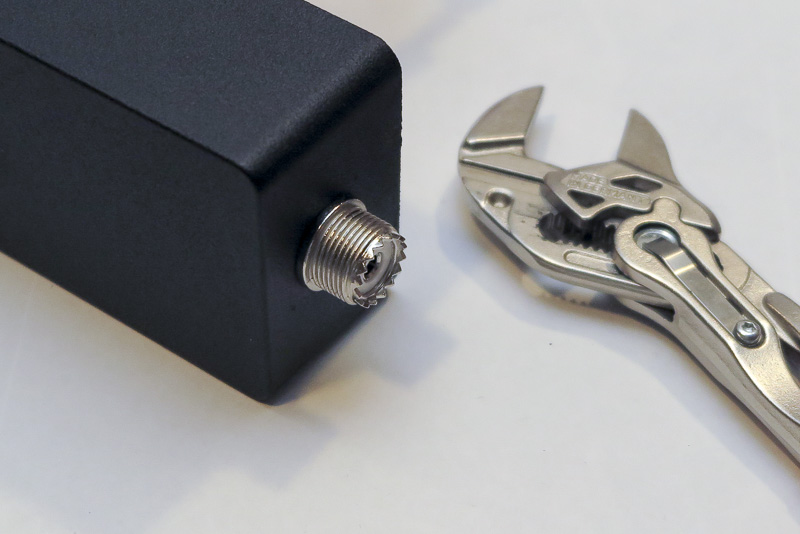

funk_antennen_erdungsbox_07

PL-Buchse eingesetzt.

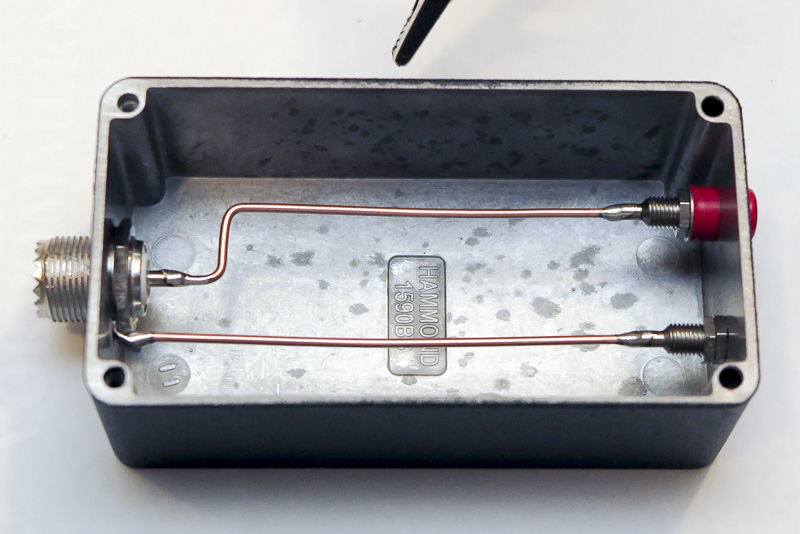

funk_antennen_erdungsbox_08

Kupferdraht-Grundleitungen eingelötet.



funk_antennen_erdungsbox_09

Normalerweise 4x 1 Megaohm (hatte grad keine 4 Stück).

Insgesamt habe ich einen Ableitwiderstand von ca. 210 k-Ohm.

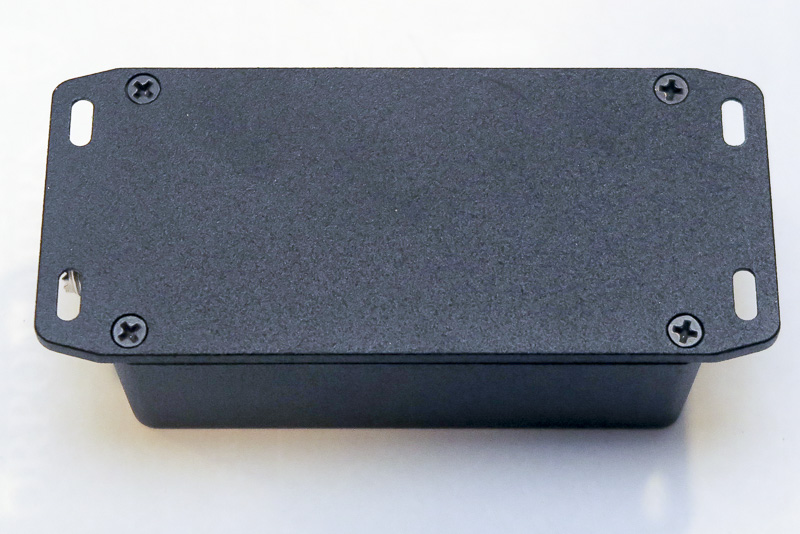

funk_antennen_erdungsbox_10

Gehäuse von hinten verschraubt.

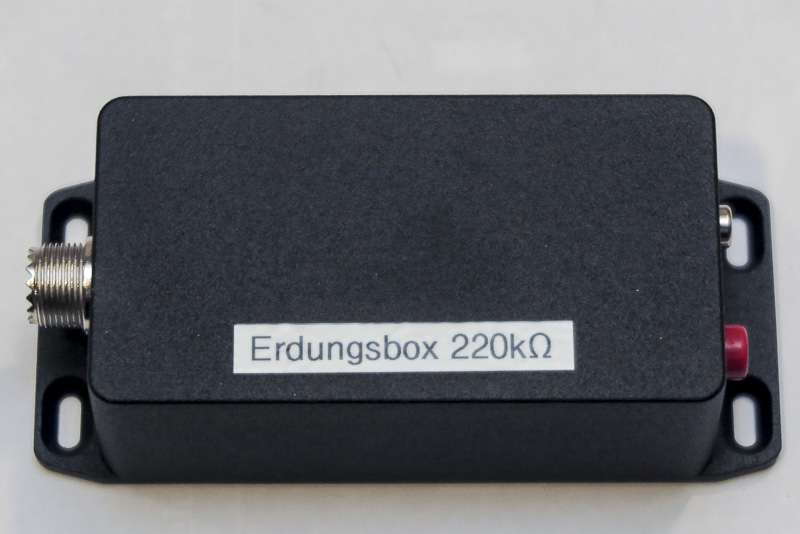

funk_antennen_erdungsbox_12

Das fertige Gehäuse.



Demnächst mehr zur Drachenantenne.



  2 comments for “Erdungsbox Drachenantenne

  1. 22. Oktober 2016 at 13:54

    Hallo Tom,

    ist ein klasse Bastelvorschlag von dir. Kenne auch die Version von Christian DD7LP.
    Wirst du auch über den Rest der Antenne berichten?

    Werde sie sicher auch nachbauen Denke ich habe auch schon fast alle Bauteile zusammen inkl. Drachen.

    vy 73 René DO2Vi

    • vesab
      22. Oktober 2016 at 22:42

      Hallo René, klar werde ich das Experiment auch vorstellen. Drachen, Antenne und Co. sind hier und werden demnächst in die Lüfte gehen. cu Tom
