Injektor wechseln TD5

Landrover Defender TD5 – Pumpe-Düse-Einheit wechseln

fahrzeuge_landrover_defender_injektor_01

Injektoren am ausgebauten Zylinderkopf



Warum die PD-Einheit wechseln?

Im Zuge meiner Zylinderkopfreparatur stellte sich beim Probelauf heraus, dass wahrscheinlich ein Injektor defekt ist. Dies würde auch den schlechten Motorlauf vor der ZK-Revision erklären. Mittels Nanocom wurden beim Zylinderabgleich am Zylinder 4 relativ hohe Werte gemessen. Die Abweichungen betrugen ca. 10 bis 40, normal sind Abweichungen im unteren einstelligen Bereich, wenn der Motor gleichmäßig bei einer Drehzahl läuft.



Werkzeug und Ersatzteile

Man braucht für den Wechsel nicht sehr viel – etwas Werkzeug und die Düse, nebst Dichtungen reichen schon aus:

  • 8er Nuss für Ventildeckel
  • 10er Nuss für Kipphebelwelle und Düse
  • 13er Nuss für Kipphebelschraube
  • Schraubendreher für Kipphebelschraube
  • Drehmomentenschlüssel von mind. 10 bis 32 Nm
  • PD-Einheit (bei meinem 15P TD5 eine grüne, Nummer MSC000030
  • Kupferdichtring, O-Ring für die PD-Einheit
  • Ventildeckeldichtung, wenn verschlissen
  • Nanocom



Wechsel der PD

Zuerst sollte man die Batterie abklemmen – viele machen das aber nicht. Haube sollte schon runter sein. Dann den Schlauch vom Ventildeckel abnehmen und den Ventildeckel abschrauben und abnehmen.




Ventildeckel ist abgenommen



Nun den Stecker der entsprechenden PD-Einheit abziehen. Anschließend die Mutter über dem Stößel lösen und die Schraube herausdrehen, bis sie lose wird. Die anderen Schrauben der Kipphebel kann man so lassen. Laut WHB solle aber alle Schrauben gelöst und später wieder eingestellt werden. Die Kipphebelwelle nun Stück für Stück lösen – dazu die Schrauben immer nur etwas lösen, damit die Welle sich nicht verzieht. Kipphebelwelle abnehmen und sauber ablegen.




Kipphebelwelle abgenommen – Düse ist jetzt frei



Nun die Verschraubung der Düse (10er Nuss) lösen und den Gabelhalter abnehmen. Wer kein Spezialwerkzeug zum Ziehen der Düsen hat (wahrscheinlich 99 Prozent 😉 ), nimmt einfach einen größeren Inbusschlüssel und hebelt langsam und gefühlvoll die PD-Einheit unten mittig heraus. Das geht normalerweise ohne Gewalt!



fahrzeuge_landrover_defender_injektor_02

hier das Aushebeln an einem ausgebauten Kopf



Nun aufpassen, dass kein Dreck in den Düsensitz gelangt! Von der neuen PD-Einheit den Code an der Oberseite beim Stecker abschreiben oder besser abfotografieren.

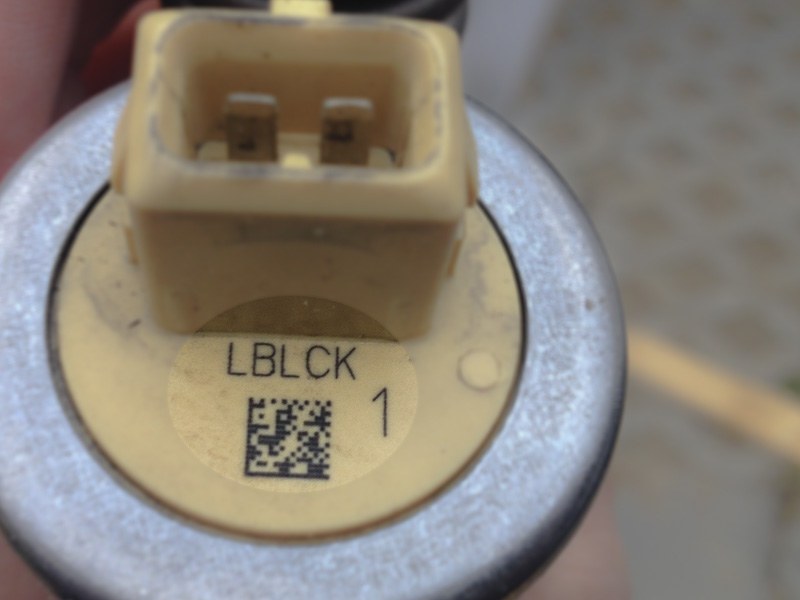

fahrzeuge_landrover_defender_injektor_03

diesen Code abschreiben



Die neue PD-Einheit muss einen neuen Kupferdichtring und einen O-Ring erhalten. Die Düse wird dann ein den auberen Sitz eingesetzt und per Hand nach unten gedrückt – kein Werkzeug dafür nehmen. Den Gabelhalter aufsetzen und die Schraube lt. WHB mit 32 Nm anschrauben. Danach die Kipphebelwelle aufsetzen – ganz vorn ist eine Passhülse – und die Schrauben handfest andrehen. Nun sehr langsam Stück für Stück die Welle anschrauben, damit sie sich nicht verzieht. Auch die Welle mit 32 Nm anziehen.

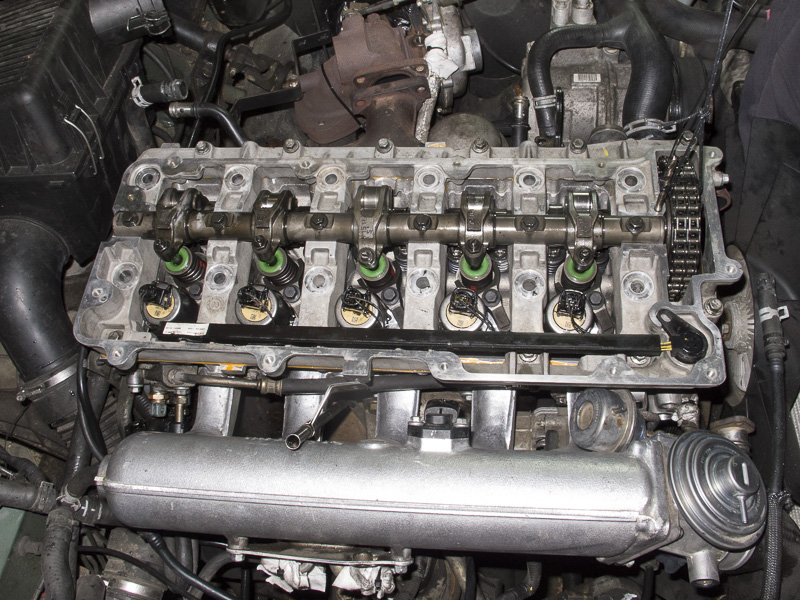

fahrzeuge_landrover_defender_injektor_04

Kipphebelwelle aufgesetzt und angeschraubt



Nun muss der Kipphebel der gewechselten PD-Einheit eingestellt werden. Dazu das linke Vorderrag etwas hochbocken, den 4. Gang einlegen und den Nocken des entsprechenden Zylinders in die höchste Position bringen – so dass der Kipphebel am tiefsten eingedrückt ist an der Düse. Die Konterschraube ziemlich weit herausdrehen und mit einem gut passenden Schraubendreher die Schrauben herunterdrehen, bis sich der Stößel nicht weiter senkt (Anschlag). Dann die Schraube wieder eine Umdrehung herausdrehen (laut WHB) und die Mutter mit 16 Nm kontern.

Nun den Stecker wieder aufstecken und den Sitz prüfen. Anschließend den Ventildeckel mit der neuen oder alten Dichtung aufsetzen und die Schrauben mit 10 Nm anziehen. Den Schlauch nicht vergessen!



fahrzeuge_landrover_defender_injektor_05

alles wieder zusammen gebaut



Programmierung der PD-Einheit

Die neue Düse muss nun mit dem Nanocom in der ECU eingetragen werden, da alle Düsen unterschiedliche Einspritzzeiten haben. Der 5-stellige Code der Düse wird nun in das Nanocom übertragen.

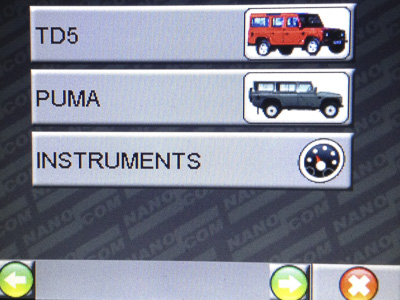

fahrzeuge_landrover_defender_injektor_06

TD5 wählen

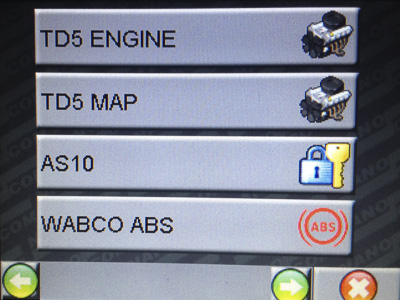

fahrzeuge_landrover_defender_injektor_07

TD5 ENGINE wählen

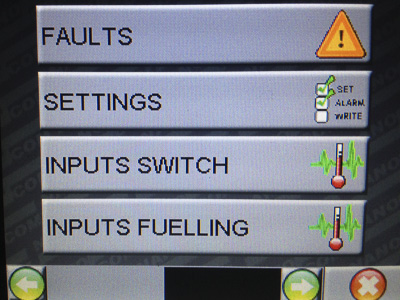

fahrzeuge_landrover_defender_injektor_08

SETTINGS wählen

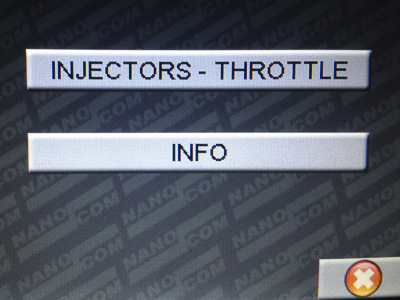

fahrzeuge_landrover_defender_injektor_09

INJEKTORS wählen

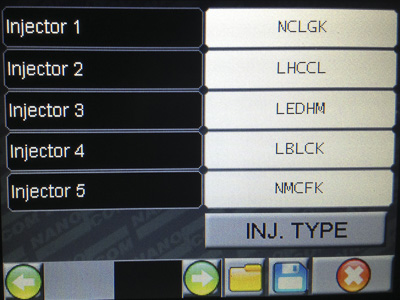

fahrzeuge_landrover_defender_injektor_10

hier die entsprechende Düse wählen (ins weiße Feld tippen)

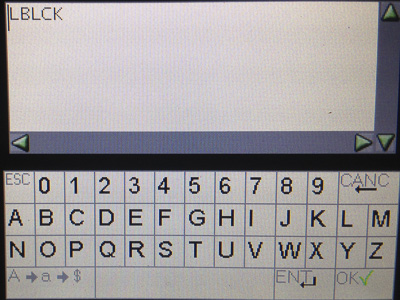

fahrzeuge_landrover_defender_injektor_11

den neuen Code einfach überschreiben und OK wählen

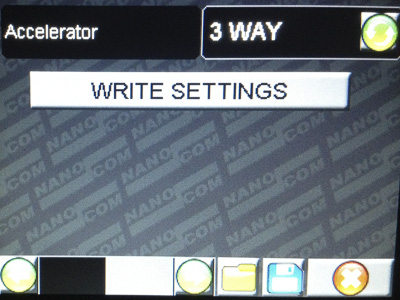

fahrzeuge_landrover_defender_injektor_12

eine Seite weiter WRITE… wählen



Danach noch einmal das Menü neu aufrufen und prüfen, ob der neue Düsencode eingespeichert ist.



Jetzt kann es losgehen. Den Zündschlüssel einstecken und drehen aber nicht starten. Die Pumpe laufen lassen, bis sie ausgeht. Das dreimal machen. Dann starten ohne Gas und falls nichts geht, etwas Gas geben. Manchmal brauch der Motor ein wenig um anzuspringen.

Anschließend die Zylinderbalance erneut aufrufen und prüfen. Nicht vergessen, dass noch der Wagenheber unter dem Vorderrad steht 😉



Viel Spaß beim Schrauben!

20 Antworten

  1. Claus sagt:

    Sehr gut beschrieben / Danke & alles Gute !!

  2. thomas sagt:

    hallo, sehr hilfreicher Beitrag
    Frage: wie ist die Anordnung der Injektoren für die nanocom programmierung? 1-5 kühler richtung antrieb oder andere richtung? danke
    lg thomas

  3. Ulf Birnbaum sagt:

    Ich habe zumThema eine Frage, Tom.
    Ich schicke voraus, dass es um einen Defender TD5 geht, Erstzulassung 2001, der meinem Sohn gehört, aber manchmal fragt er mich.
    Gestern hatte er Probleme, der Wagen nahm kein Gas mehr an, der Motor ging aber nicht aus, nach ein oder 2 Minuten nahm er wieder Gas an, so dass er heim fahren konnte, etwa 60 km. Heute fuhr er dann zu einer Ein-Mann Landy Werkstatt zwecks “Schnellprüfung”. Ergebnis: Die PD-Einheit sei vermutlich undicht und zieht Luft. Das müsste aber noch mal verifiziert werden und er sei in den nächsten 2 Monaten ausgelastet, er kann also nicht reparieren.
    Nun frage ich Dich, nachdem ich im Blacklandy Forum Deinen Link zum Injektorwechsel gefunden und gelesen habe, wie man den Fehler (PD-Einheit undicht) relativ sicher bestätigen kann.
    Grad haben hier bei mir imRaum Aachen alle landy Werkstätten zu, Landy Garage Lubert in Düren, Renardy in Hergenrath-Belgien und Black Rock in Meerbusch. deshaslb würde ich halt gern versuchen, ob ich herausfinden kann, ob da der Fehler liegt. Danke für Deine Bemühungen, Gruss Ulf.

    • vesab sagt:

      Moin Ulf, das Spritzbild und andere Sachen lassen sich nur in der Werkstatt nach Ausbau prüfen. Zu Hause geht das nicht, außer Trial and Error. Die Dinger müssen beim Einbau auch programmiert werden. Grüße Tom

  4. Helge KROSCHEWSKI sagt:

    Top Anleitung! Hab heute die Injektoren ausgebaut und neu abgedichtet (Kupferringe und Dichtringe neu)
    Daumen Hoch!!

  5. Lars sagt:

    Also beim Nanocom evo. ist injektor 1 vorne an der Stoßstange und geht dann in richtung Windschutzscheibe bis 5 weiter und nicht nach zündreihenfolge.

    Gruß Lars

  6. Lars sagt:

    Wenn ich alle injektoren Wechsel ( neuer Motor ) welcher injektor ist dann beim nanokom Nr.1 und geht das dan in zündreihenfolge weiter oder der Reihe nach? Grüß Lars

  7. Alexander Schmidt sagt:

    Hat jemand in der Nähe Lüneburg Erfahrung mit Defender Kopf (neu) Injektoren programmieren?
    Könnte dringend Hilfe benötigen….

  8. Tjaek sagt:

    wie legt man bei einem Automatik Disco den vierten Gang ein ……. ?

  9. Wow, klasse Bericht.
    Frage: Ich habe den Stecker am Zylinderkopf abgezogen der wohl alle Injektoren steuert, nach Aufstecken springt er nicht mehr an.
    Müssen evtl nun alle Injektoren neu angelernt werden?

    • vesab sagt:

      Moin, normalerweise nicht, da die Injektorennummern im Steuergrät fest abgelegt sind. Muss ne andere Ursache haben. Einfach mal das Steuergerät auslesen (lassen). cu Tom
