Streukreisermittlung

Immer wieder gibt es Fragen zur Ermittlung der Streukreise, daher hier eine kleine Anleitung.



Grundsätzliches

Die Streukreise werden auf unterschiedliche Art ermittelt, je nachdem, um welche Disziplinen es sich im Schießsport  handelt oder um die Jagd dreht. Unterschieden werden müssen folgende Disziplinen:

  1. Disziplinen, welche den Ring auf der Zielscheibe auch nur anreißen können.
  2. Disziplinen, bei denen der Treffer innerhalb des Ringes sein muss.
  3. Bei der Jagd und beim Einschießen einer Waffe wird im Allgemeinen der Mittelpunkt der Treffer als Messpunkt angenommen. Diese Variante wird nachfolgend auch genauer erläutert.



Hier gibt es eine Videoreihe zur präzisen Patronenherstellung:

Video 1 – Ausrüstung

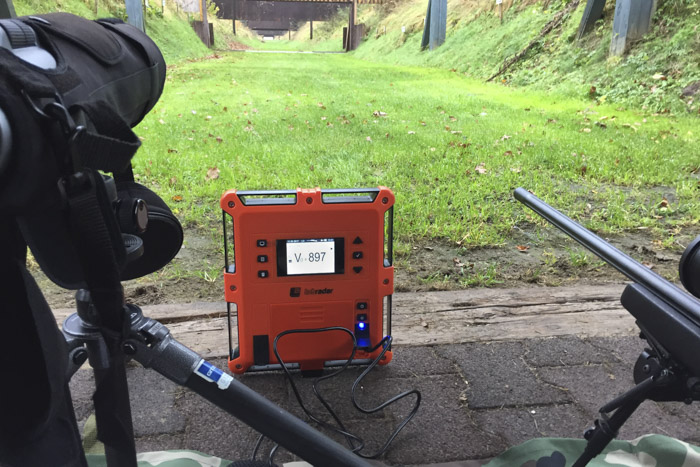

Streukreise lochen auf 300m und gleichzeitig V0 messen



Ermittlung des Streukreises

Am besten kann man den Streukreis ausmessen, wenn mamn die Scheibe auf einen Tische legt und sich unter dem Trefferbereich ein weißes oder schwarzes Blatt Papier befindet, je nach Farbe der Scheibe. Als Hilfsmittel eigenen sich Messchieber, Streukreisscheiben oder einfache Kreisscheiben, z.B. von Standardgraph Nr. 1315 oder von Bocianelli.

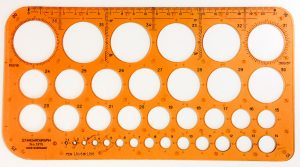

Kreisschablone zum Ausmessen der Streukreise



Unterschieden werden muss zwischen 3 Treffern, die bei Verbindung einen Winkel größer 90 Grad ergeben und Treffern, bei denen alle Winkel kleiner 90 Grad sind.



Trefferbild mit einem Winkel größer 90 Grad

Hier wird der Kreis so gelegt, dass die beiden entferntesten Punkte gemessen werden, d.h. der Kreis muss nur durch die beiden Mittelpunkte der entferntesten Treffer führen.

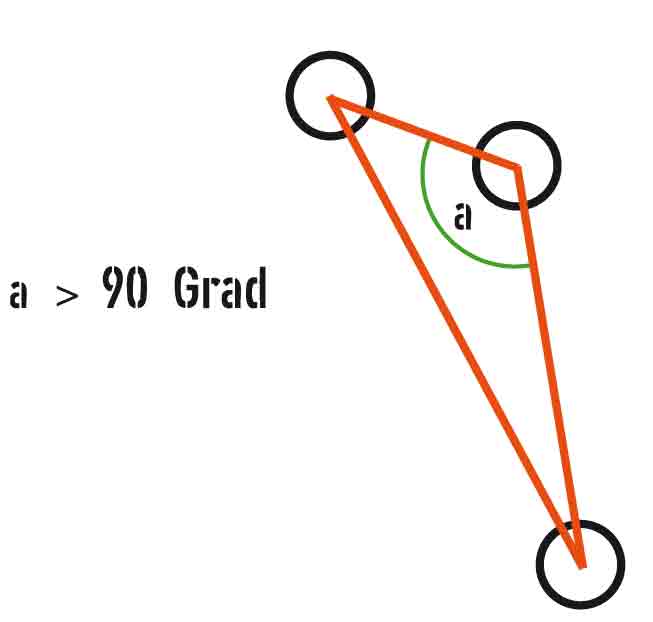

ein Winkel ist größer 90 Grad

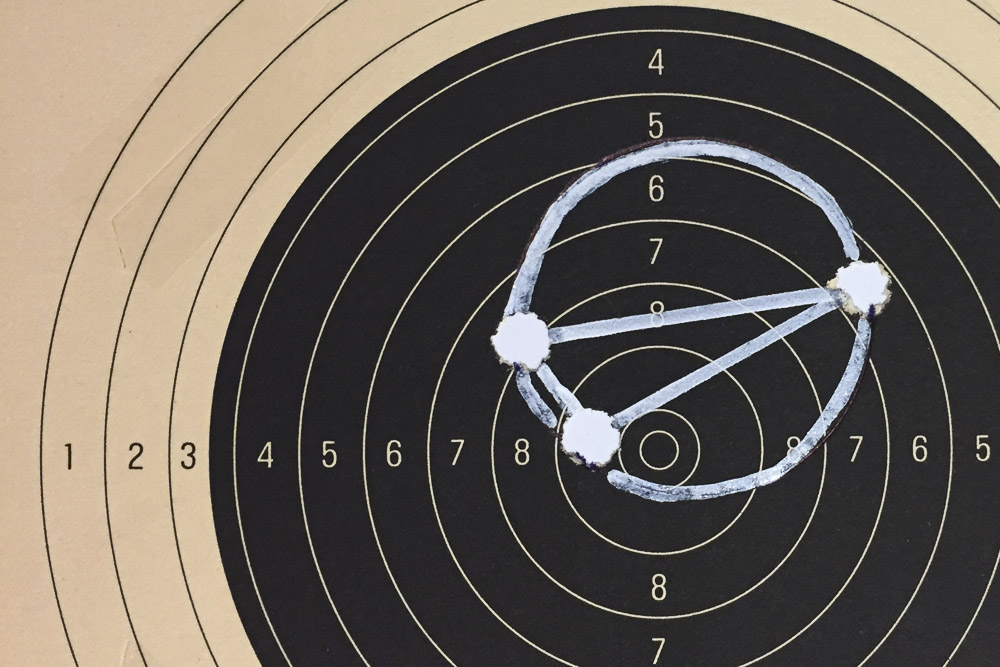

Beispiel für einen Winkel größer 90 Grad



Trefferbild mit Winkeln kleiner 90 Grad

Hier wird der Kreis so gelegt, dass die beiden drei entferntesten Punkte auf einem Kreis gemessen werden, d.h. der Kreis muss durch die drei Mittelpunkte der entferntesten Treffer führen.

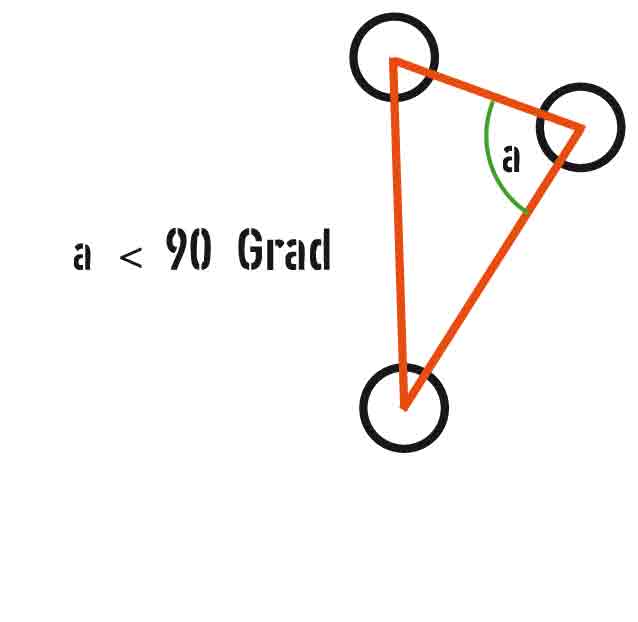

alle Winkjel sind kleiner als 90 Grad



Beispiel für Trefferbild mit Winkeln kleiner 90 Grad

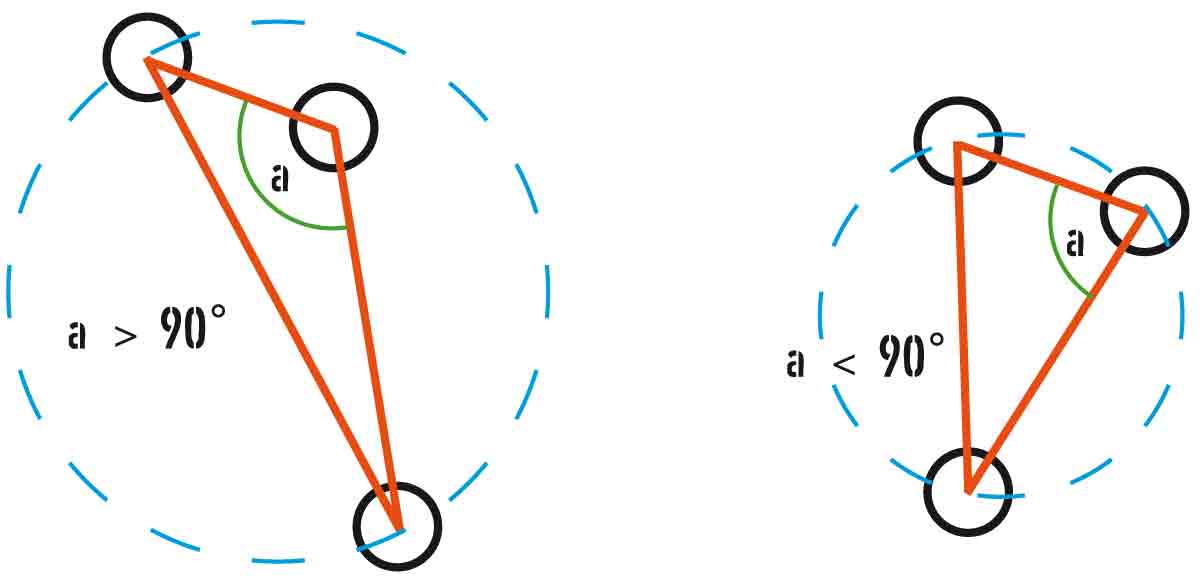

Beide Trefferbilder

Anschließend der Vergleich der Ermittlung der Streukreise:





Viel Spaß!
