Einstellungen Amp Mate • vollautomatisches Glühen

von tom · 28. November 2025

letzte Aktualisierung 28.11.2025

Hier das dazugehörige Video: folgt ab dem 30.11.2025

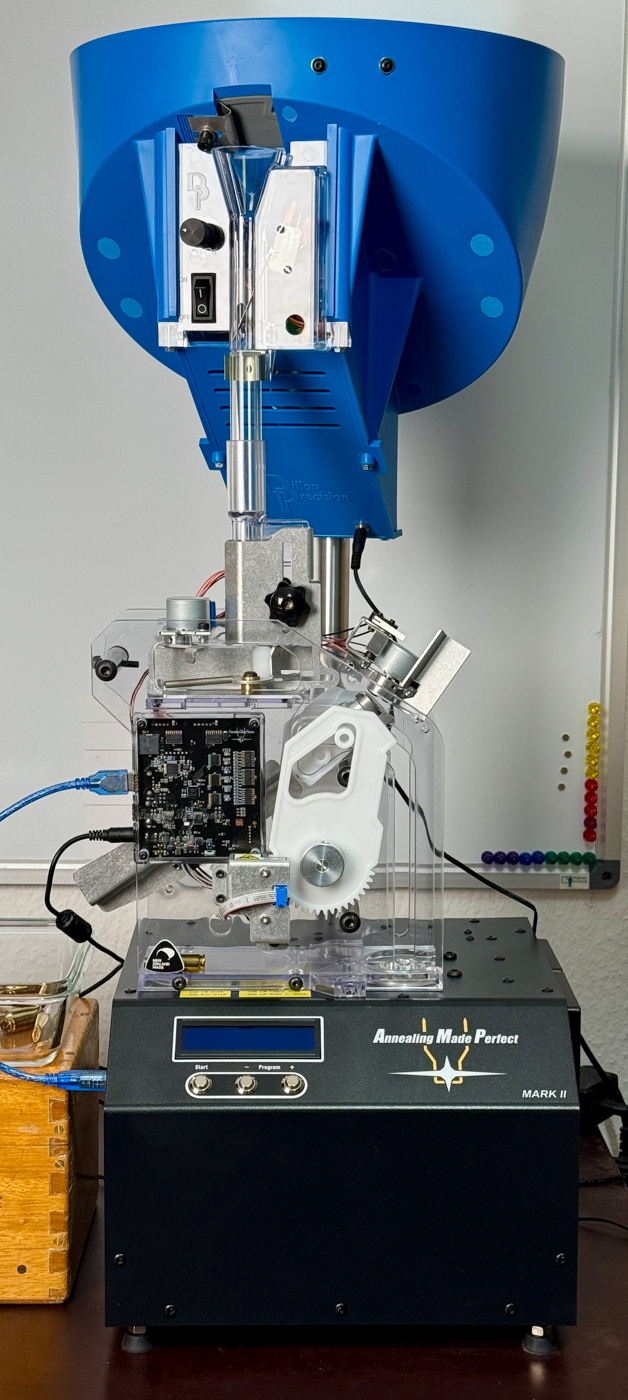

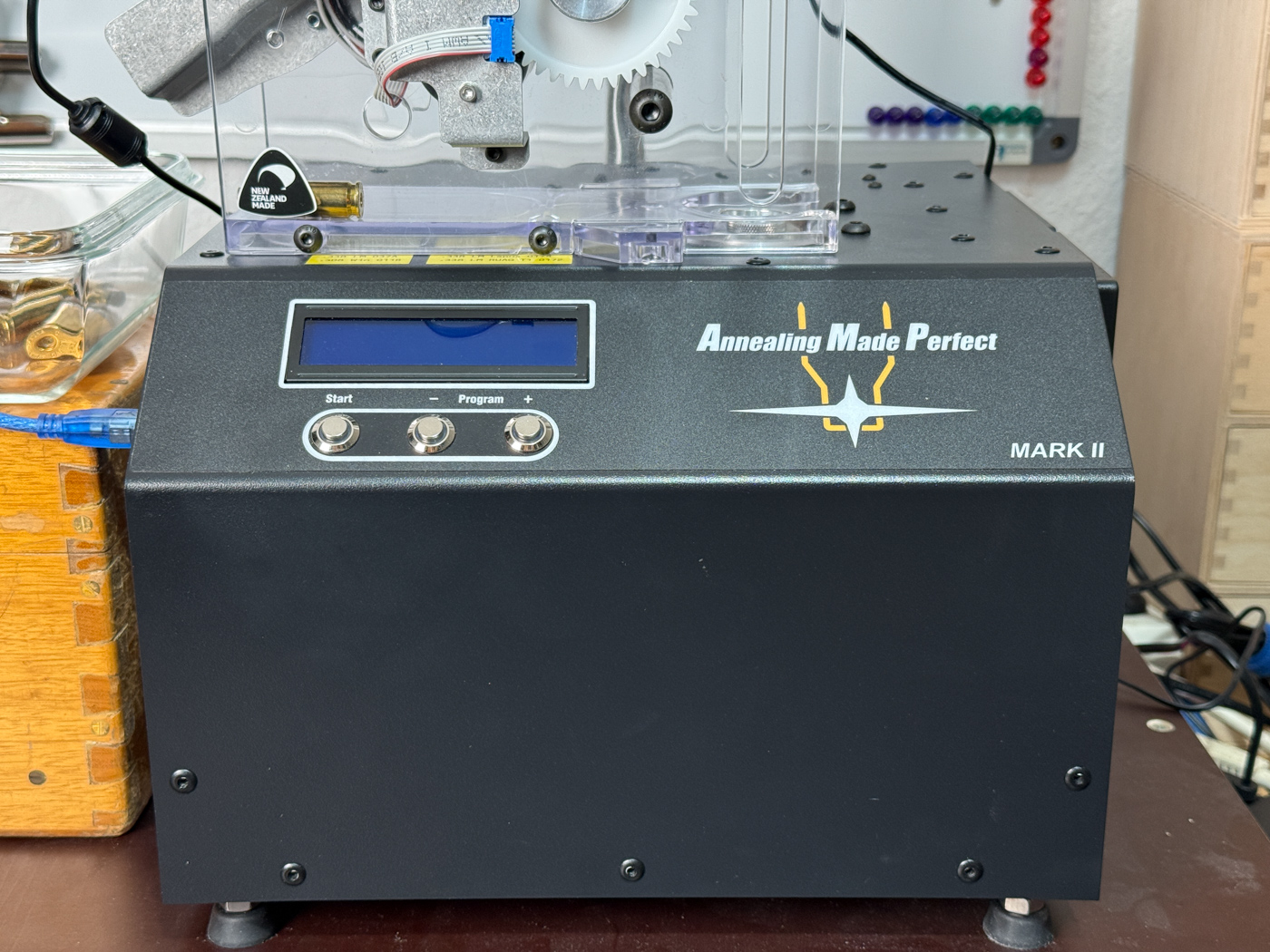

AMP Annealer Mark II / Mark II DB mit AMP Mate

Schritt-für-Schritt-Anleitung

Einordnung

Der AMP-Glüher (Mark II bzw. Mark II DB) ist ein induktiver Hülsenglühapparat mit mikroprozessorgesteuerter Leistungsregelung. In Verbindung mit dem AMP Mate übernimmt er das automatische Zuführen, Glühen und Auswerfen der Hülsen insbesondere für größere Serien eine sehr saubere, reproduzierbare Lösung.

1. Voraussetzungen

1.1 Geräte und Zubehör

AMP Annealer Mark II oder Mark II DB
AMP Mate Autofeeder
Netzteile für Annealer und AMP Mate
USB-Kabel zur Verbindung Annealer ↔ AMP Mate
Passender AMP-Pilot für das gewünschte Kaliber
Shellholder (empfohlen: Redding E-Z Feed Shellholder oder ausprobieren – siehe Video)
Metallbox oder Glasbox für die heißen Hülsen
Optional: Casefeeder (Dillon oder Hornady) plus Ständer/Alurohr

1.2 Hülsen

Saubere, trockene Hülsen – keine starken Schmauch- oder Poliermittelreste.

1.3 Sicherheit

Schutzbrille tragen, hitzefeste Unterlage verwenden.
Keine brennbaren Materialien direkt neben der Maschine.
Hände und Finger immer aus dem Arbeitsbereich, wenn der AMP Mate fährt (besonders beim Einschalten und Startprozedur).
Heiße Hülsen sofort auf das Kühlblech wandern lassen, nicht mit bloßen Fingern aus dem Shellholder nehmen: Verbrennungsgefahr!

1.4 Kosten (nur grobe Orientierung)

Die folgenden Angaben sind Richtwerte und dienen nur zur groben Orientierung.
Aktuelle Preise bitte direkt im Shop oder beim Händler prüfen.

Mark II DB Annealer: ca. 1.950 €
AMP Mate: ca. 480 €
Piloten: ab ca. 20 – 40 € pro Stück
Casefeeder: ca. 450 €
Alustandrohr: ca. 100 €

2. Aufbau

2.1 Lieferumfang AMP Mate kontrollieren

Typischer Lieferumfang:

2 Feed Tubes (Standard / Magnum) = durchsichtiges Plexirohr
3 Feed Guides (Small / Standard / Magnum) = durchsichtiges Plexigebilde
2 Inbusschlüssel
Netzteil für AMP Mate

Alles auspacken und prüfen, ob nichts fehlt.

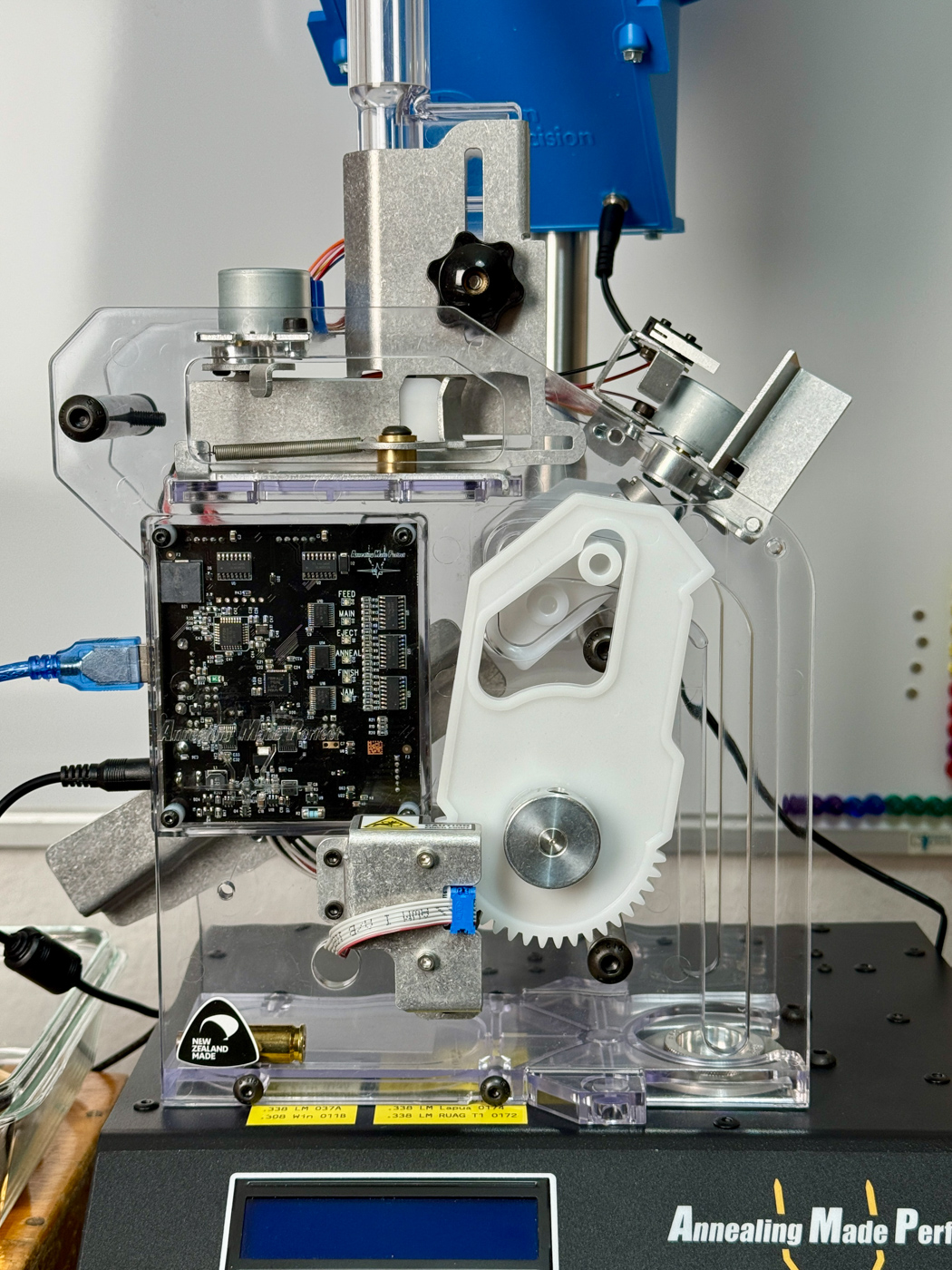

2.2 AMP Mate mechanisch montieren

AMP Annealer auf die Werkbank stellen.
AMP Mate von oben auf den Annealer setzen, so dass er plan und rechtwinklig aufliegt.
Eventuell vorhandene Befestigungsschrauben nur handfest anziehen, nicht verkanten.
Casefeeder-Ständer (z. B. 1″-Alurohr auf Grundplatte) neben/hinter dem Annealer aufbauen.

2.3 Strom & USB

Netzteil in den AMP Annealer stecken.
Netzteil in den AMP Mate stecken.
USB-Kabel vom USB-Port des Annealers zum USB-Port des AMP Mate verbinden.
Update-Ports von Annealer und Mate im Blick behalten (für zukünftige Firmware-Updates).
Netzteil vom Casefeeder einstecken

2.4 Casefeeder

Richtige Drehscheibe für die Hülsen wählen.
Relativ langsame Geschwindigkeit wählen. Reicht auf jeden Fall aus.

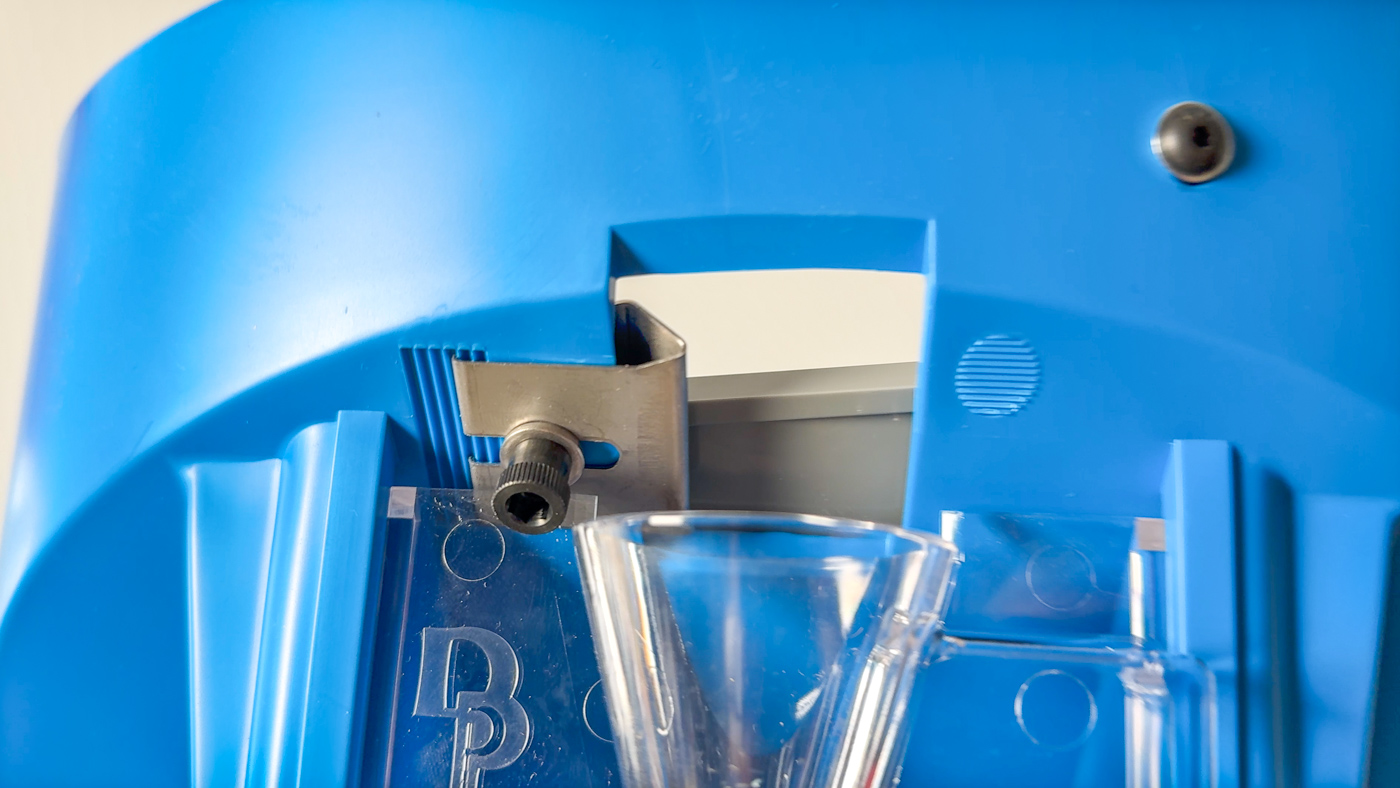

Auswurfschlitz so lange anpassen, bis einzelne Hülsen ordentlich ausgeworfen werden (siehe Bild).

3. Startabfolge (Inbetriebnahme)

AMP Mate einschalten (Taster am Mate drücken).
Der AMP Mate fährt automatisch seine Referenzpunkte ab (Datums). Hände aus dem Bewegungsbereich. Startprozedur abwarten. Blaue und grüne LED leuchten zum Schluss.
AMP Annealer einschalten. „AM“ muss im Display zu lesen sein (rechts oben bei Mark II).

4. Funktionsablauf in Kurzform

Die Hülsen liegen im Casefeeder.
Der Casefeeder wirft vereinzelt Hülsen in das Feed-Rohr (Feed Tube).
Der Feed Guide am AMP Mate nimmt jeweils eine Hülse auf und führt sie senkrecht nach unten.
Der weiße Schieber des AMP Mate schiebt die Hülse aus dem Feed Guide und legt sie auf die Laderampe.
Der Schlitten mit Shellholder fährt in den Annealer, die Hülse wird in den Pilot geschoben.
Der Annealer startet den Glühvorgang mit dem eingestellten Programm oder AZTEC-Code.
Nach Ablauf fährt der Schlitten zurück, die Hülse wird über den Auswerferhebel aus dem Shellholder geworfen und landet in der Box.

Damit das zuverlässig funktioniert, müssen Feed-Guide-Höhe, Shellholder-Position, Auswerfer und Geschwindigkeit korrekt eingestellt werden.

5. Einstellungen am AMP Mate (Menü)

Im AMP-Hauptmenü steht ein Punkt „AMP MATE SETUP“ zur Verfügung,
sobald der Mate per USB verbunden ist. Dort finden sich u. a.:

SHELL HOLDER – Shellholder einbauen und Höhe einstellen
CAL EJECT – Auswerfpunkt (Endposition für den Auswerferhebel)
LOAD SPEED – Geschwindigkeit der Schlittenbewegung

Navigation:

+ / –: durch die Menüpunkte blättern
Start: bestätigen
Zurück: – gedrückt halten und zusätzlich Start drücken

5.1 Höhe Feed-Guide einstellen

Passenden Feed Guide wählen (Small / Standard / Magnum). Immer den kleinsten Durchmesser verwenden, durch den die Hülse noch sauber passt.
Feed Guide in die Halterung am AMP Mate einstecken, aber noch nicht festziehen.
Einen Übungs-Dummy (alte Hülse) von oben durch den Guide einwerfen, Boden zuerst.
Mit dem Servo-Hebel den weißen Schieber nach hinten ziehen, so dass die Hülse auf die Laderampe fällt.

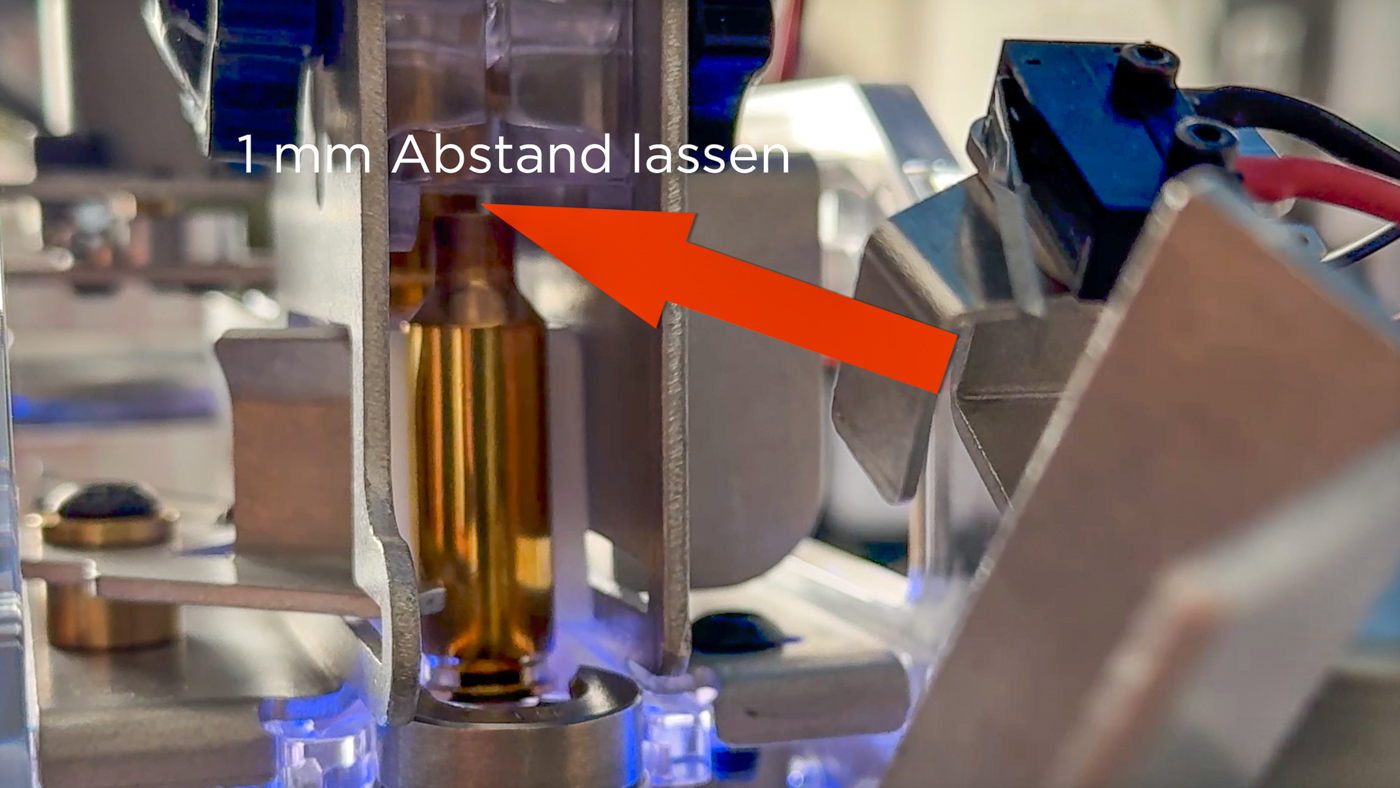

Den Feed Guide in der Höhe so einstellen, dass der Hülsenmund etwa 1 mm unterhalb der Unterkante des Guides steht und sicher im Schlitz geführt wird (siehe Video).
Den Schieber per Hand leicht gegen die Anschlagschraube drücken.
Von oben in den Feed Guide schauen und die Anschlagschraube (hinten am Amp Mate) heraus- oder hineindrehen, bis der weiße Schieber im Guide gerade eben sichtbar ist.

5.2 Höhe des Hülsenhalters (Shellholder)

Im Menü SHELL HOLDER auswählen und mit Start bestätigen. Der Schlitten fährt in die Ladeposition.
Shellholder in die Aufnahme einsetzen, Öffnung genau zur Laderampe ausrichten.
Shellholder mit der Madenschraube von unten leicht klemmen, so dass er noch justierbar bleibt.
Mit der Messing-Höhenmutter die Shellholder-Höhe einstellen:
- Die Unterseite der Shellholder-Auflagefläche soll plan oder einen Hauch unterhalb der Oberkante der Laderampe liegen.
Test: Den weißen Schieber mit der Hülse bis vor den Shellholder fahren. Die Hülse muss ohne Hakeln und ohne Kantenstoß in den Shellholder gleiten.
Passt alles, Madenschraube hinten endgültig festziehen und testen.

5.3 Wahl des Hülsenhalters

Nach Möglichkeit Redding E-Z Feed Shellholder verwenden – abgeschrägte Einläufe, sehr geeignet für den AMP Mate.
Shellholder so wählen, dass der Hülsenrand satt greift, die Hülse sich aber noch leicht einlegen und auswerfen lässt.
Keine verbogenen oder beschädigten Shellholder verwenden.

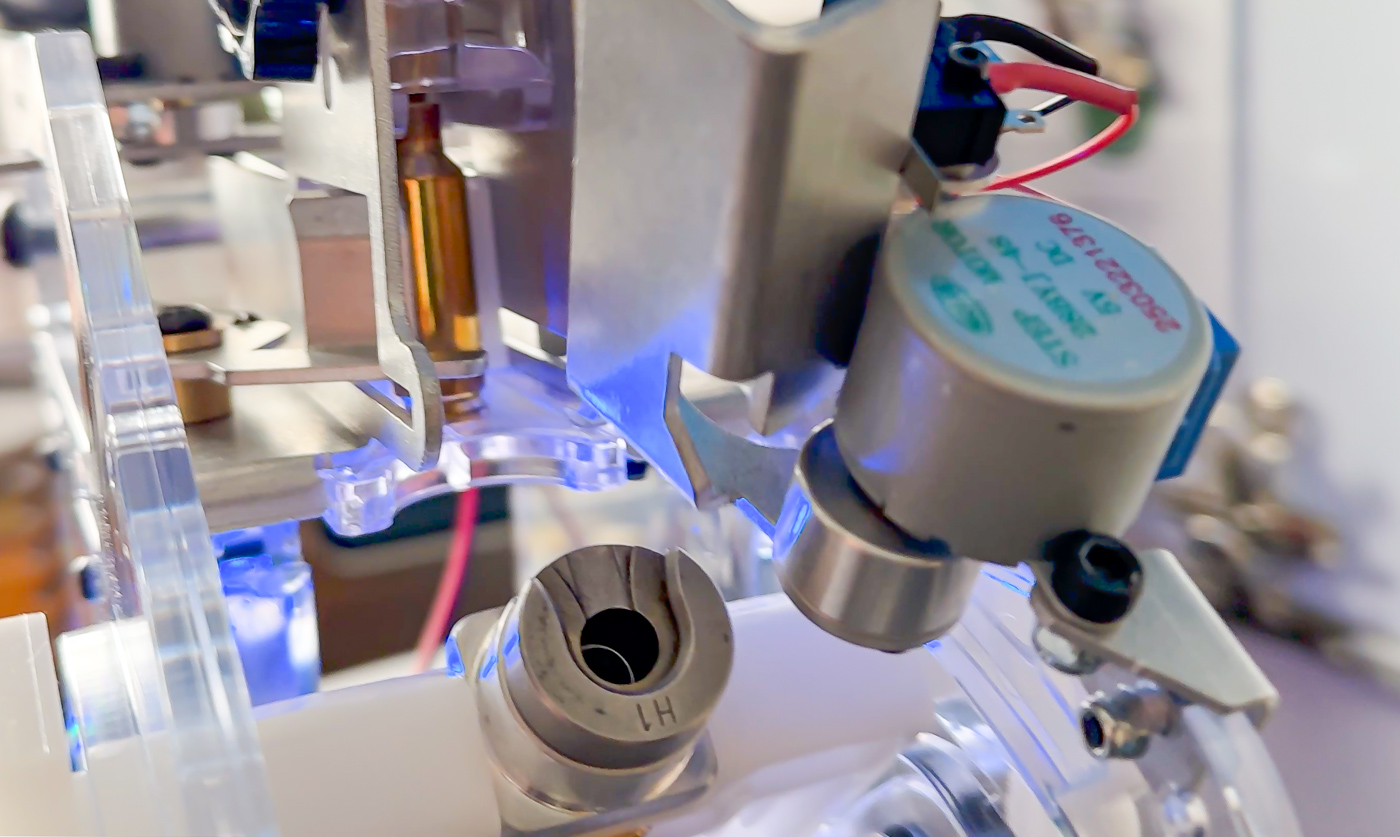

Im nachfolgenden Bild sieht man die Öffnung des Hülsenhalters. Diese ist leicht nach außen geöffnet und unterstützt dadurch den Prozess.

5.4 Winkel des Hülsenhalters

Ziel: Die Hülse soll genau axial in den Pilot laufen.

In Ladeposition prüfen, ob die Öffnung des Shellholders exakt rechtwinklig zur Laderampe steht.
Falls nötig, Shellholder leicht verdrehen, bis die Hülse beim Testlauf ohne sichtbaren Seitenversatz in den Pilot läuft. Nach rechts, evtl. 0,5 mm.
Mehrfach trocken (ohne Heizen) durchfahren lassen: Start drücken, Schlitten vor/zurück beobachten.

Ist die richtige Stellung einmal gefunden, muss sie bei gleichbleibendem Kaliber in der Regel nicht mehr verändert werden.

5.5 Höhe Auswerfer (CAL EJECT)

Der Auswerferhebel muss die Hülse sicher aus dem Shellholder hebeln, darf sie aber nicht blockieren.

Im Menü AMP MATE SETUP → CAL EJECT aufrufen.
„Up“ oder „Down“ wählen.
Jedes Drücken von Start verschiebt den Endpunkt der Shellholder-Bewegung in kleinen Schritten.
Ideal:
- Der Shellholder kommt so dicht wie möglich an den Auswerferhebel heran,
- der Hebel berührt den Shellholder dabei aber nicht während der Bewegung.
Test: Eine Hülse in den Shellholder setzen und den Auswerfer per Hand betätigen. Die Hülse muss konsequent und wiederholbar aus dem Shellholder kippen.
Passt es, im Menü „Save New“ wählen, damit der neue Auswerfpunkt gespeichert wird.

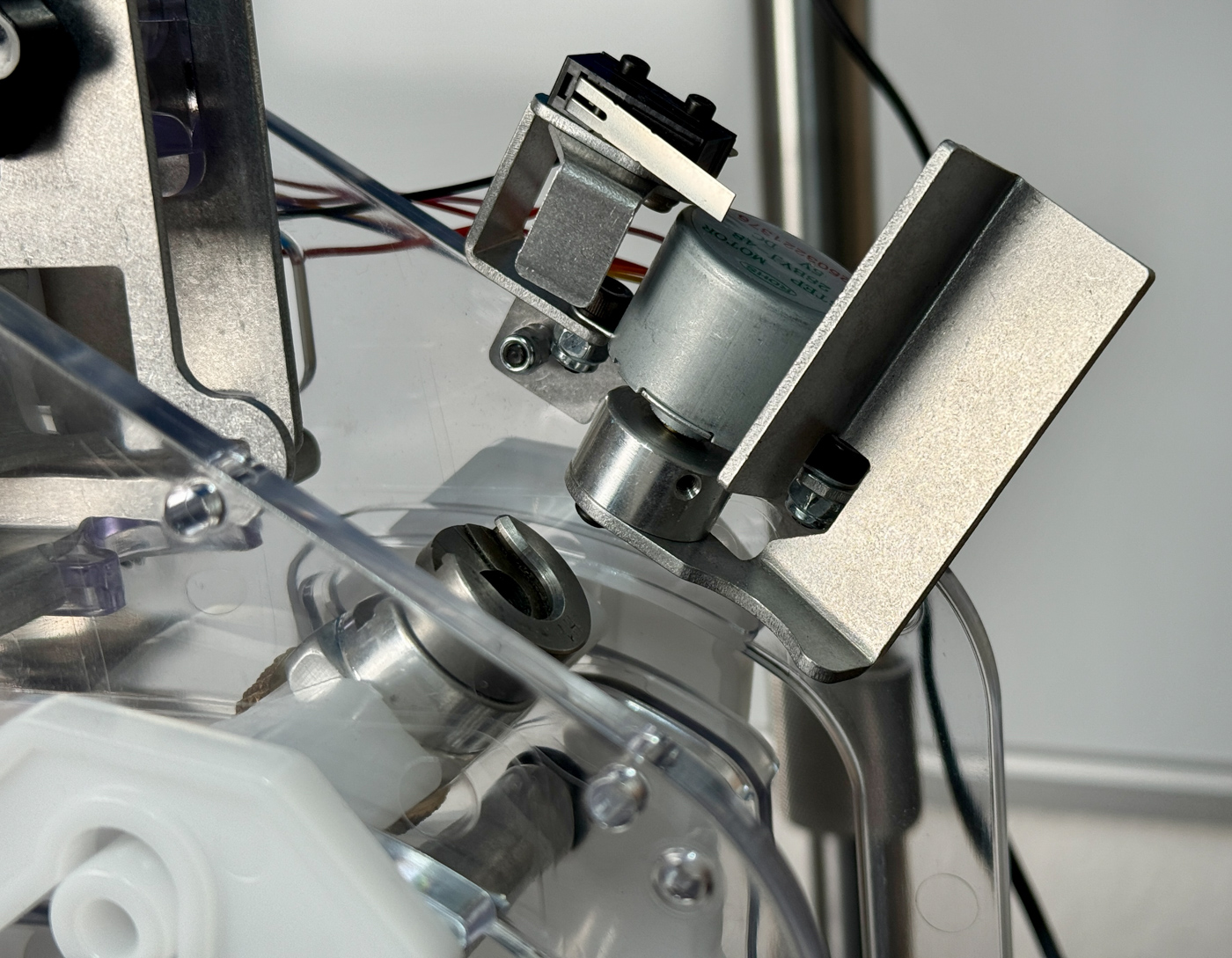

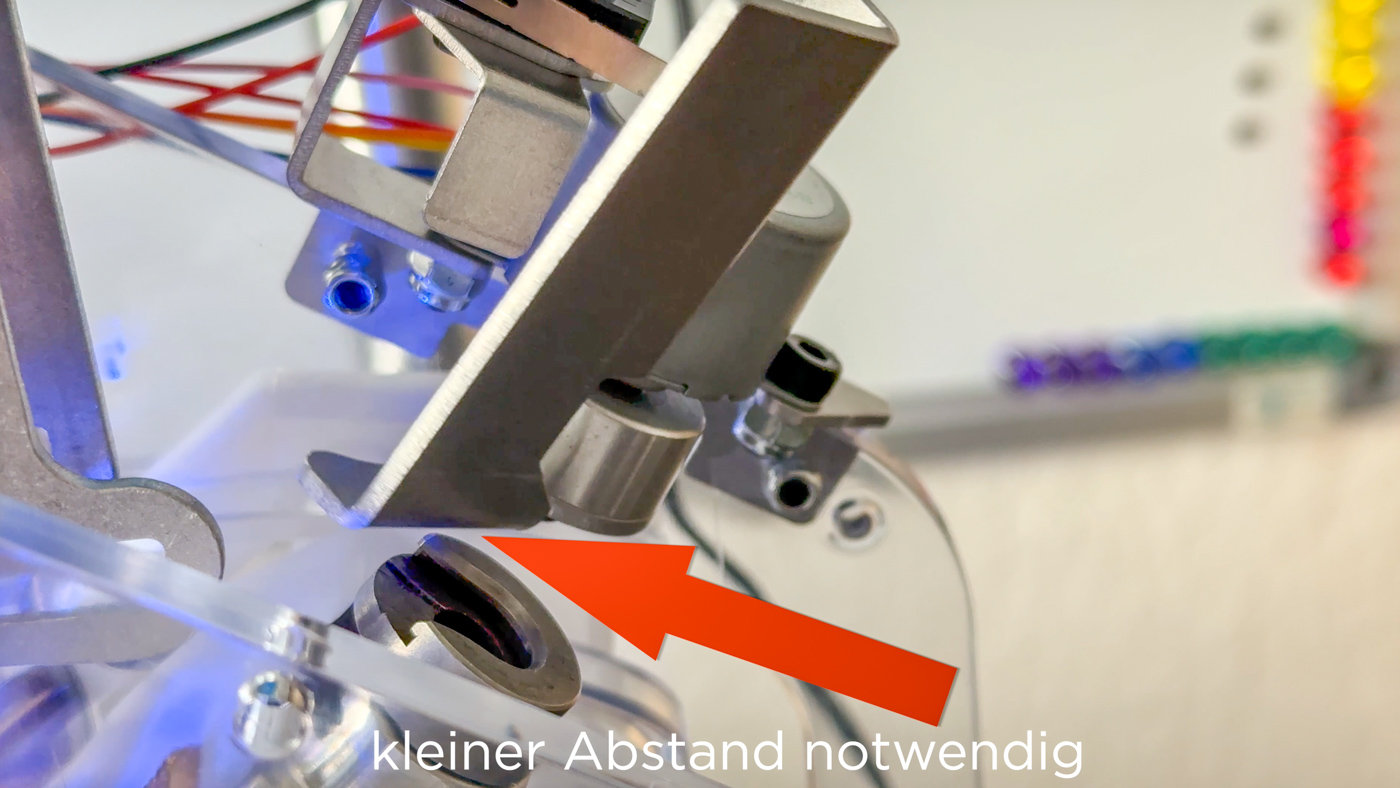

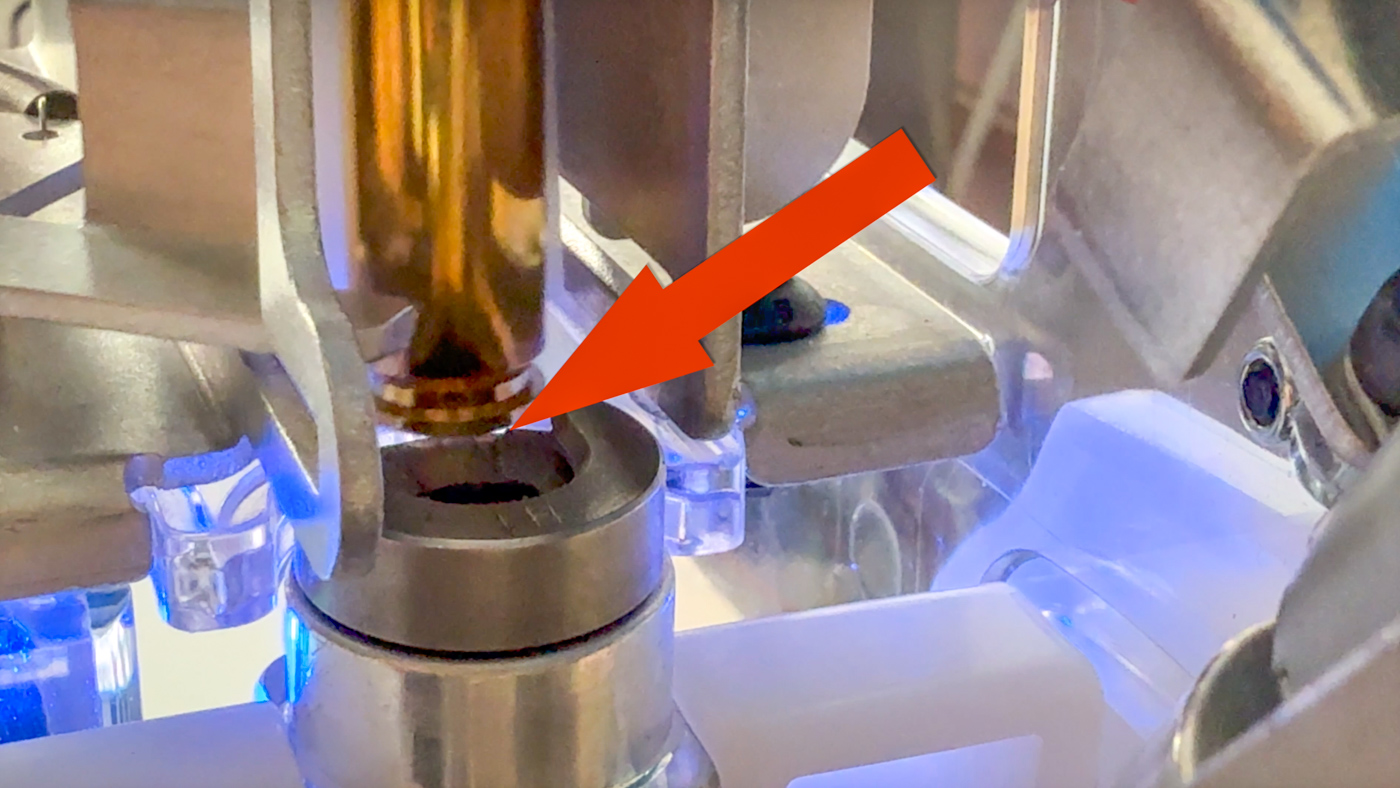

Im nachfolgenden 1. Bild sieht man den Auswerfer rechts (Winkelblech, welches sich bewegt). Im Video gibt es einen Hinweis mit Bild und Pfeil, worauf zu achten ist. Im zweiten Bild ist die Stelle markiert (Pfeil), die es zu beachten gilt.

5.6 Geschwindigkeit (LOAD SPEED)

Lange oder wackelige Hülsen können auf dem Weg in den Pilot zum Kippen neigen. Hier hilft die Einstellung
LOAD SPEED.

Im Menü AMP MATE SETUP → LOAD SPEED aufrufen.
Für den Anfang „Slow“ wählen – der Schlitten fährt ruhiger an.
Läuft alles stabil, kann später auf „Normal“ erhöht werden, falls mehr Durchsatz gewünscht ist.
Wenn Hülsen vor dem Pilot schwingen oder sich leicht verkeilen, wieder auf „Slow“ zurückgehen.

6. Wichtige Tipps & typische Fehler

Best Practice vor dem Dauerlauf

Zuerst 10 – 20 Hülsen nur mit Einwurf per Hand durchlaufen lassen (ohne Casefeeder).
Wenn das ohne einen einzigen Klemmer funktioniert, Casefeeder zuschalten und mit kleineren Batches arbeiten.
Die Maschine nie völlig unbeaufsichtigt mit voller Trommel laufen lassen.

Typische Probleme und Abhilfe

AMP Mate macht nur einen Zyklus und stoppt mit Piepen:
Mikroschalter am Auswerfer schaltet nicht sauber. Auswerfer-Hebel bzw. Schalterhalterung minimal nachbiegen, bis der Schalter zuverlässig schaltet.
Schlitten fährt nicht ganz zurück:
Set-Schrauben an der Welle des Schlittenarms kontrollieren und mit passendem Inbus festziehen.
Hülsen bleiben auf dem Weg nach unten hängen:
- Feed-Guide-Durchmesser prüfen und passend wählen.
- Feed-Guide-Höhe erneut sauber auf die 1-mm-Regel einstellen.
- Verbogene oder stark verschmutzte Hülsen aussortieren oder besser reinigen.
Hülsen werden schlecht ausgeworfen:
CAL-EJECT-Position vorsichtig nachjustieren, bis der Hebel den Hülsenrand sicher trifft.

Tipp: Nur für die hauptsächliche Hülsenart nutzen, um dauerndes Umstellen zu vermeiden.

7. Fazit

Sind Feed-Guide, Shellholder, Auswerfer und Geschwindigkeit einmal sauber eingestellt und sind die
AZTEC- bzw. Standard-Programme dokumentiert, arbeitet der AMP-Annealer mit AMP Mate sehr reproduzierbar
und fast ohne Nachjustieren. Für neue Kaliber oder Hülsen-Lots wird derselbe Ablauf Schritt für Schritt
wiederholt.
