Kellerlüftung mit H-Tronic PLS-1000 & Maico-Lüfter
Letzte Aktualisierung: 20.08.2026

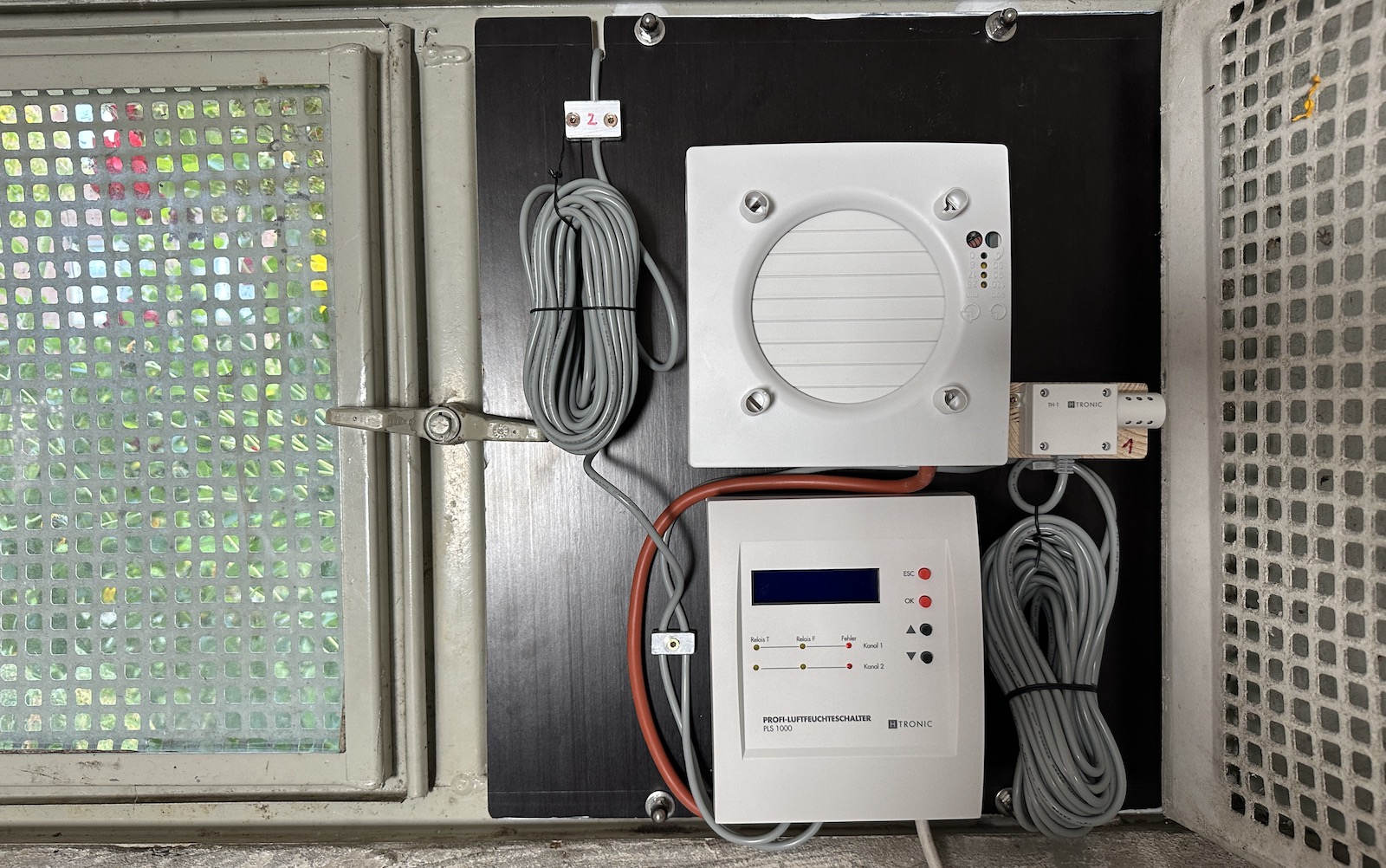

Kurzanleitung – Kellerlüftung mit H-Tronic PLS-1000 & Maico-Lüfter
Achtung, kann Fehler enthalten, ich übernehme keine Gewähr oder Haftung.
Hier das Video zum Beitrag:
1 | Grundprinzip
- Zwei Kombifühler TH-1 messen innen (Sensor 1) und außen (Sensor 2) Temperatur (T) und relative Feuchte (F).
- Der PLS-1000 berechnet daraus die Taupunkte TP1 / TP2.
- Nur wenn
TP1 > TP2(draußen trockener) und alle Schwellenwerte passen, schaltet Relais T1 den Lüfter. - So entsteht leichter Unterdruck; trockenere Luft strömt passiv nach. Ein zweiter Lüfter kann an Relais T2 als Zuluft aufgeschaltet werden.

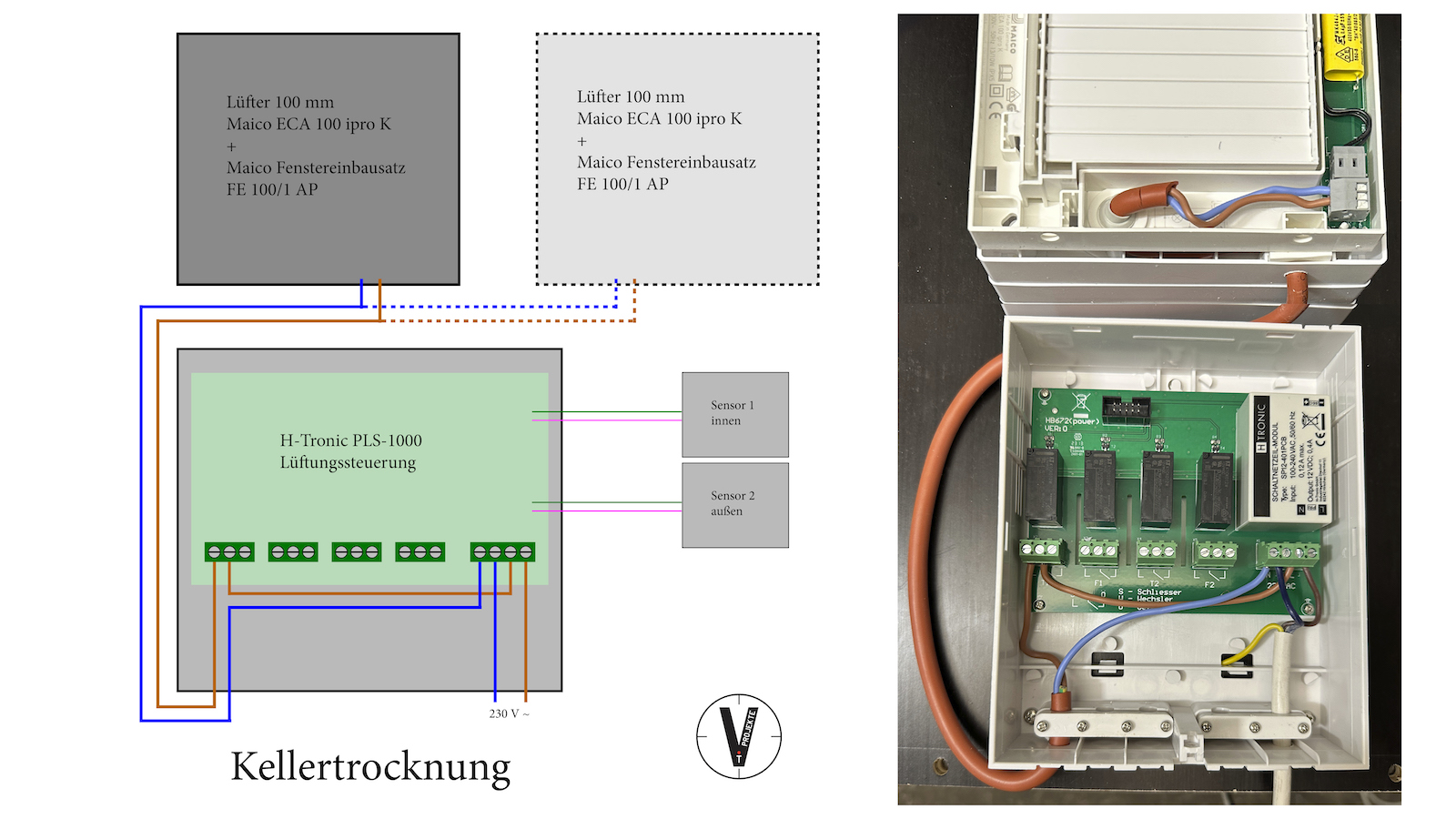

2 | Geräteverdrahtung (230 V~)
| Anschluss | Bedeutung | Typischer Leitungsweg |
|---|---|---|
| L / N | Netzspannung | Dauerversorgung des PLS-1000 |
| T1 (Relais) | Abluft-Maico (z. B. ECA 100 ipro) | Phase über Relais, Null direkt |
| T2 (optional) | Zuluftlüfter | Analog T1 |
| Fühler 1/2 | TH-1 Kombisensor | Innen / Außen, 4-adrig |
3 | Menü „Kellertrocknung“ einstellen
| Menüpunkt | Startwert | Erläuterung |
|---|---|---|
TP_diff ON |
4 °C | Lüfter startet, wenn Taupunkt innen 4 K höher ist als außen (ich gehe runter bis 2,5 Grad). |
TP_diff OFF |
2 °C | Abschalten erst, wenn Differenz fast weg ist (verhindert Takten; geht auch 1,5). |
T1 (min) |
7 °C | Unter 7 °C wird nicht gelüftet wegen Frostgefahr (ich hab 10 Grad eingestellt). |
T1 (max) |
26 °C | Über 26 °C keine Lüftung, sonst Sommerfeuchte und Aufheizen des Kellers. |
F1 (min) |
50 % rF | Kellermauerwerk sollte nicht knochentrocken werden. |
Rel T1 delay |
30 s | Kleine Verzögerung verhindert Relais-Geklapper. |
Einstellweg:
Menü → Kellertrocknung → Einstellen → TP_diff_ON …
Mit ▶/▲/▼ wählen, OK bestätigen, ESC kehrt zurück.
4 | Betrieb Anzeige „Steuern“
- T1 / F1 / TP1 Kellerklima
- T2 / F2 / TP2 Außenklima
- dTP aktuelle Taupunkt-Differenz
- Rel T1 Timer Restzeit bis Einschalten
5 | Feinjustage nach der ersten Woche
- Zu feucht?
TP_diff_ONin 1-K-Schritten senken (immer ≥ 1 K über OFF). - Zu viel Winterlauf?
T1 (min)auf 9–10 °C erhöhen. - Lange Nachlaufzeit?
Rel T1 delayauf 10 s verkürzen (nie 0 s).
6 | Wartung & Pflege
- Maico-Lüfter: alle 6 Monate entstauben (weiche Bürste, etwas Druckluft aber vorsichtig, kein Wasser direkt aufs Lager).
- Sensoren: vorsichtig trocken abpinseln.
- Firmware-Version prüfen; gelegentlich updaten. Oder Prinzip: Never change a running system.
Hallo Tom,
kurze Verständnisfrage zu deinem Einlüfter Setup.
Wenn ich nur einen Lüfter habe, der Luft aus dem Keller nach draussen „schafft“, dann muss ja irgendwo die Luft in den Keller kommen bzw nachströmen. Das will man ja nicht unkontrolliert haben.
Normalerweise hat man für so eine Steuerung zwei Lüfter. Der eine befördert Luft nach draussen und ein anderer befördert Luft in der gleichen Menge nach drinnen. Wenn beide aus sind, erfolgt kein Luft-/feuchte Austausch.
Woher kommt bei dir dann die Frischluft in den Keller?
Gibt es da einen extra Lüfter oder lässt du einfach ein anderes Fenster offen dafür?
Dann wäre es aber so, wenn der Lüfter aus ist, kann „unkontrolliert“ Luft + Luftfeuchte in den Keller strömen.
Grüße
Nico
Moin Nico, bei modernen Häusern einen 2. Lüfter. Bei alten Häusern gibt es viele undichte Stellen, da brauch man das nicht. Grüße Tom
Hallo,
ist es auch sinnvoll in mehrere Räume die Lüfter zu installieren?
Bei mir ist der ganze Keller teilweise feucht mit unterschiedlichen Feuchtigkeitswerten, wenn ich hier in jedem Raum so eine Steuerung einbaue, habe ich dann einen gegenläufigen Effekt und die unterschiedlichen Lüfter beeinflussen sich negativ oder laufen ständig?
Danke für deine Hilfe im Voraus
Moin Otto, ja da musst du vorher planen. Du musst die Raume so verbinden, das ein gleichmäßiger Durchzug in eine Richtung stattfinden kann. Hab ich bei mir auch. Das geht natürlich nur, wenn Verbindungen zwischen den Räumen vorhanden sind oder die Türen auf sind. Wenn man abgeschlossene Räume hat, kann man jeden Raum getrennt behandeln. Bei mir ist es so, dass andere Räume davon auch automatisch profitieren. Hier ist aber auch kein Raum dicht (altes Haus). Grüße Tom
Hallo Tom,
habe gerade dein tolles Video gesehen. Vielen Dank für die Anleitung. Ich habe ein Haus geerbt was 1925 gebaut wurde, dementsprechend habe ich auch einen feuchten Keller. 68-70%. Mit manueller Lüftung in den Morgen oder Abendstunden (Fenster und Türen öffnen, Durchzug) komme ich auf 50%. Da wäre doch so eine Anlage wie du sie hast genau richtig?
MfG
Rolf
Moin Rolf, ja das ist eine sinnvolle Lösung. Grüße Tom
Toll,
lässt zusätzlich zum Lüfter auch ein Fenstermotor anschließen,
zum Öffnen und Schließen eines Kellerfensters?
MfG Mani
Das musst du sicher über eine zus. Schaltung absichern.
Ja ,kann man machen. Allerding funktionieren Fensteröffner über einen Impuls.
Auf der Seite von H-Tronc ist ein Schalter, der dem Dauerstrom in einen Impuls umwandelt.
Leider finde ich den jetzt nicht.
Fensteröffner? Echt? Viel Spaß mit Tieren oder Einbrechern.
Wow – was für eine tolle Anlage- ich hoffe ich bekomme meinen A…. hoch und baue das nach
Danke Dir
Ich denke ich baue in meinen Keller (Haus 1963) zweifach verglaste Fenster ein – die alten Fenstersind Zugig, die Insekten kommen durch – und mit einem Lüfter zuluft im einen Raum und Abluft im anderen Raum sollte ich doch trotzdem eine Entfeutung zusammenbekommen, was denkst Du ?
Moin Johannes und danke! Ja das dürfte klappen, wenn die Verbindung zwischen den Räumen nicht luftdicht ausgeführt ist. Klappt bei mir auch so. Viel Erfolg! Grüße Tom
