W124 200D Spannmechanik wechseln

fahrzeuge_w124_spannrolle_15

neuer Spannrollenhebel



Die Spannrolle beim 200D ist großen Belastungen ausgesetzt, da der Keilriemen über einen Hebel auf die Rolle wirkt. Der Hebel leiert deshalb auch gerne aus. Bei einem Wechsel sollte der Spannrollenhebel und die Spannrolle gewechselt werden. Meist ist der Dämpfer noch in Ordnung.



Ersatzteile

Folgende Teile werden benötigt:

  • Spannrollenhebel 6012001373
  • Spannrolle Nr. 6012000970
  • Abdeckung Spannrolle 6012020522
  • Abdeckung Spannrollenhebel 6012020622
  • bei Bedarf Keilriemen
  • bei Bedarf Dämpfer



Demontage

Die Demontage wird nun nachfolgend in Bildern beschrieben:



fahrzeuge_w124_spannrolle_02

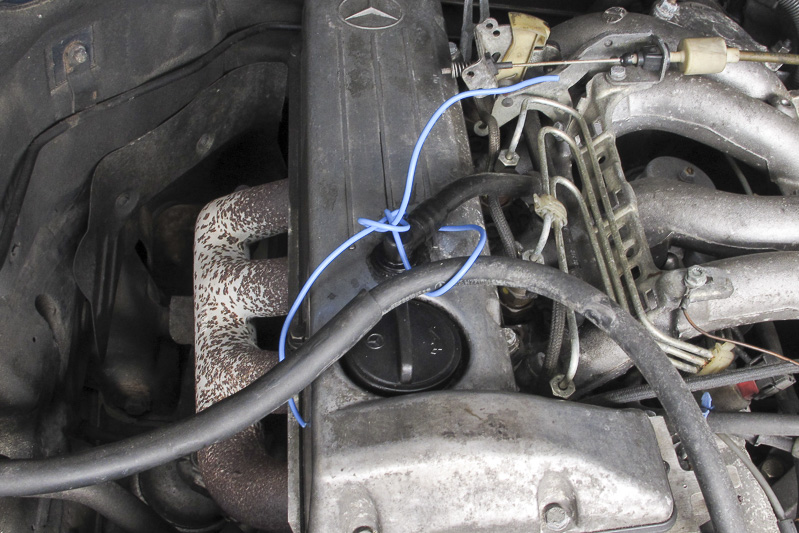

den Schlauch von der Lüfterabdeckung nehmen und fixieren



fahrzeuge_w124_spannrolle_01

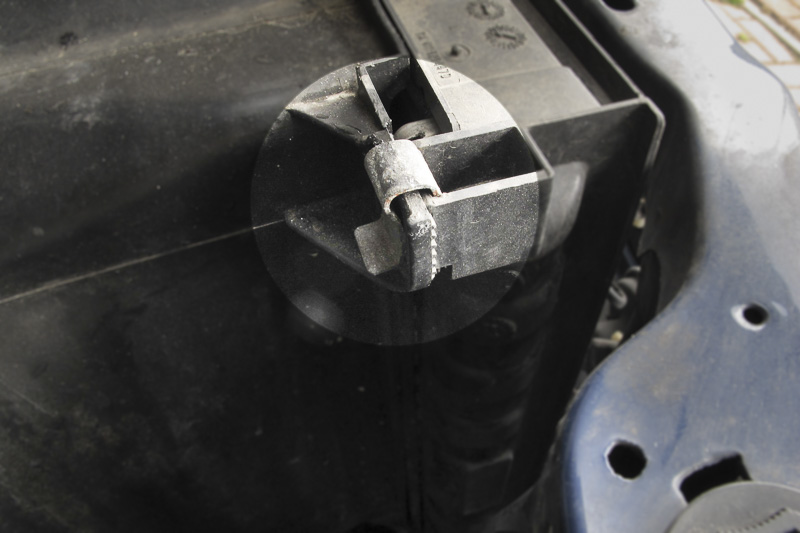

2 Klammern links und rechts unter dem Kühlerschlauch von der Schutzabdeckung entfernen

die Abdeckung etwas hochziehen, so dass man an das Lüfterrad heran kommt

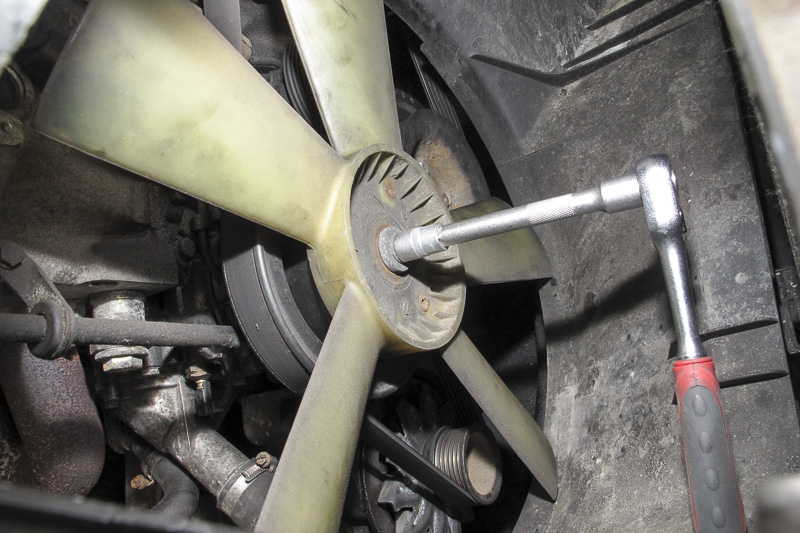

fahrzeuge_w124_spannrolle_03

Lüfterrad abschrauben



fahrzeuge_w124_spannrolle_04

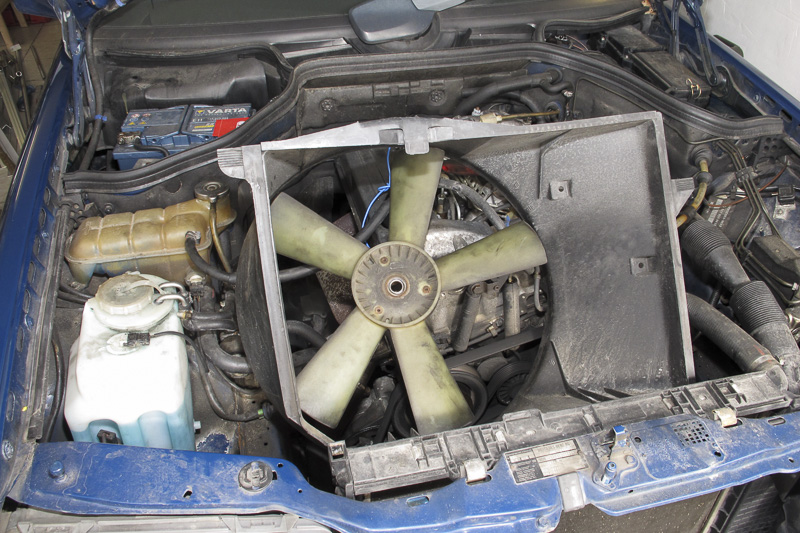

Lüfterrad und Abdeckung gemeinsam nach oben herausnehmen

dabei auf die Kühlerlamellen achten

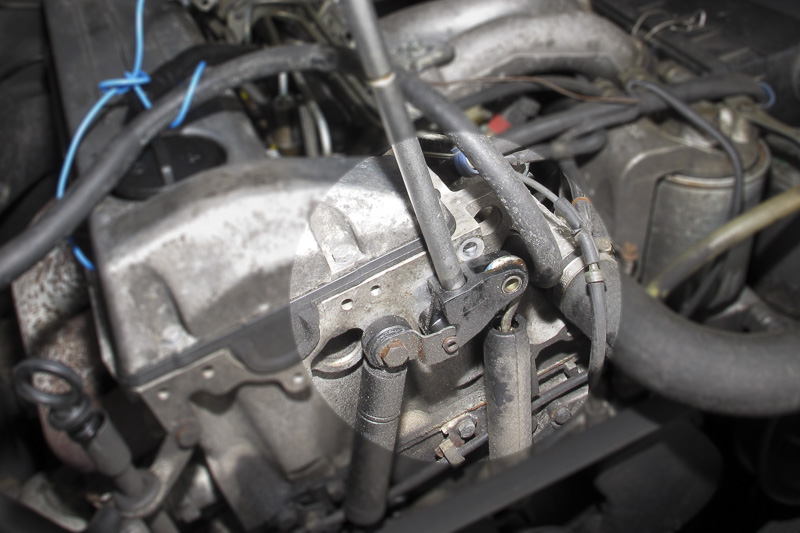

fahrzeuge_w124_spannrolle_05

Halteschraube der Feder lösen und dann mittels einer Verlängerung die Schraube entlasten

nun kann der Bolzen nach hinten gedrückt werden und die Feder wird entlastet



fahrzeuge_w124_spannrolle_06

Spannrolle (Innensechskant) abschrauben

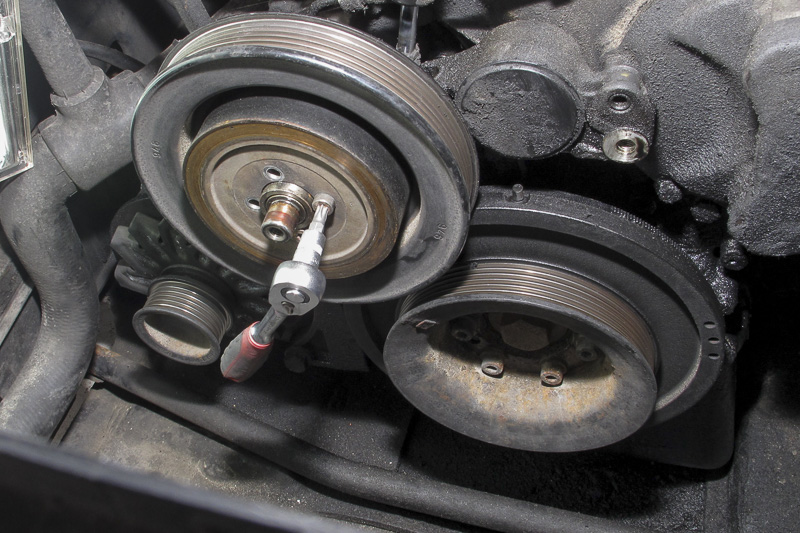

fahrzeuge_w124_spannrolle_07

Lüfterrad abschrauben (T30 Stern)

falls die Schrauben zu fest sind, einfach den Riemen auflegen und damit fixieren



fahrzeuge_w124_spannrolle_08

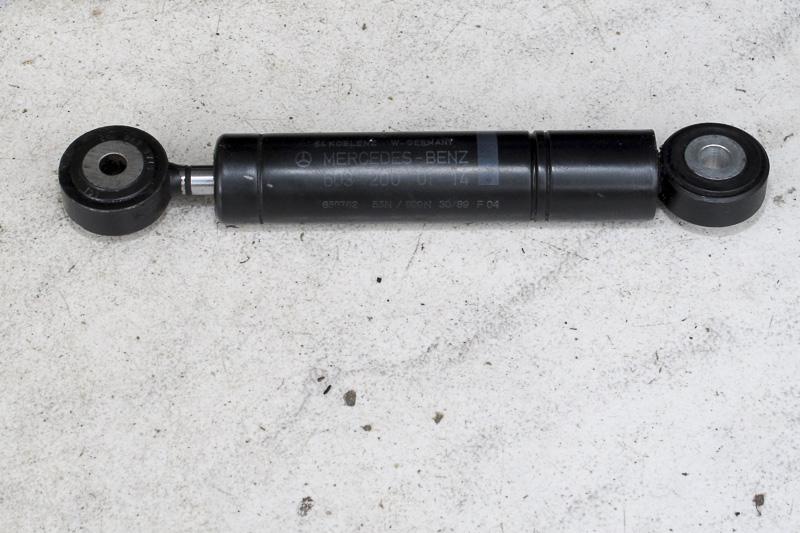

Dämpfer abschrauben und prüfen

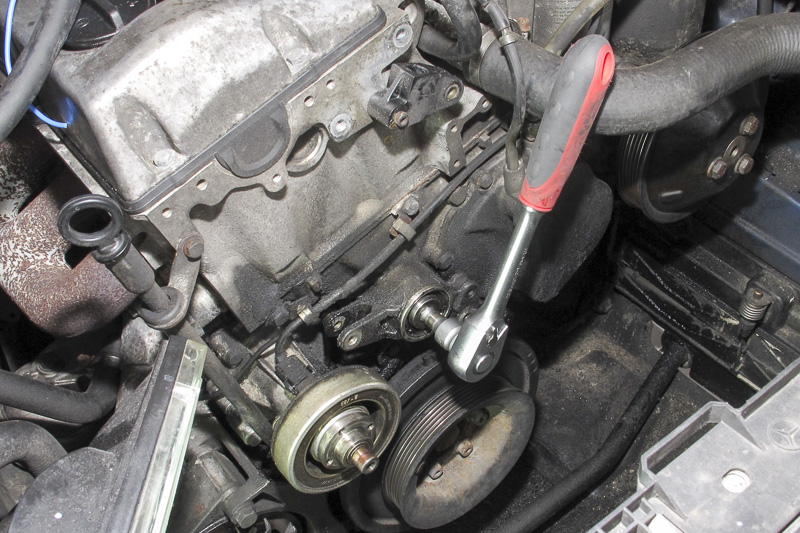

fahrzeuge_w124_spannrolle_09

Spannrollenhebel abschrauben



fahrzeuge_w124_spannrolle_10

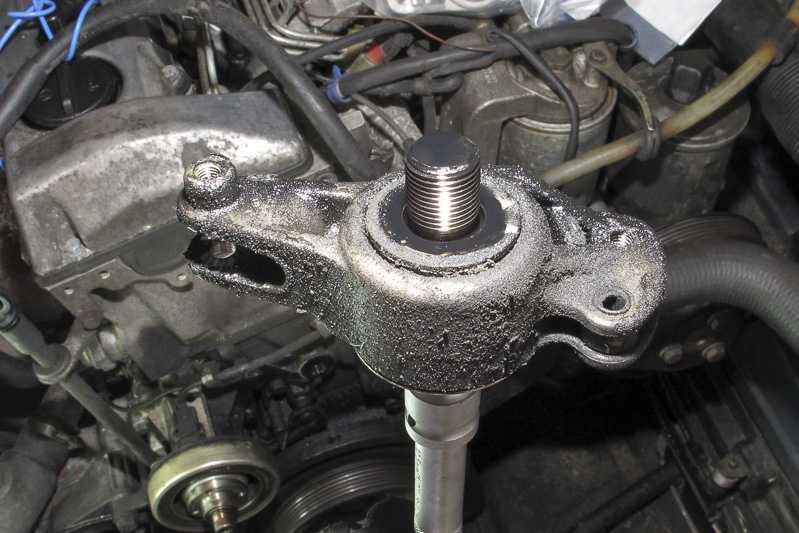

hier der Spannrollenhebel – die dicke Scheibe wird wieder benötigt



Montage



fahrzeuge_w124_spannrolle_11

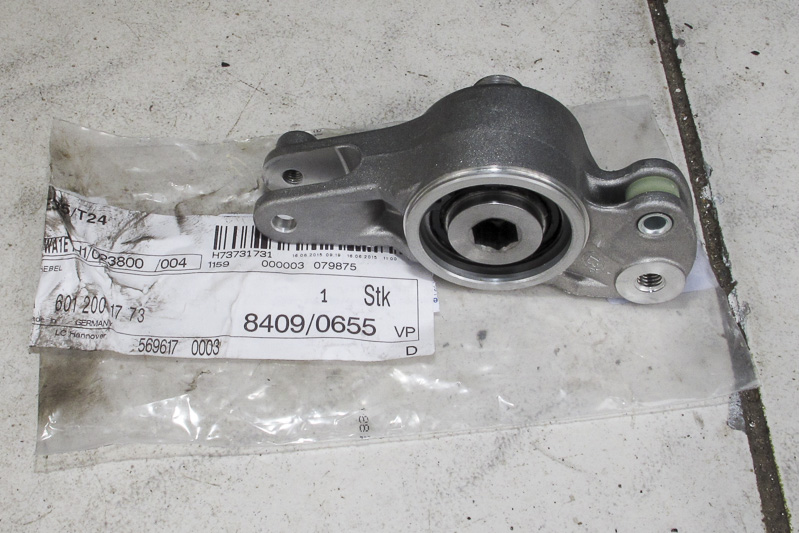

der neue Spannrollenhebel



fahrzeuge_w124_spannrolle_12

Hebel und Dämpfer wieder einbauen



fahrzeuge_w124_spannrolle_13

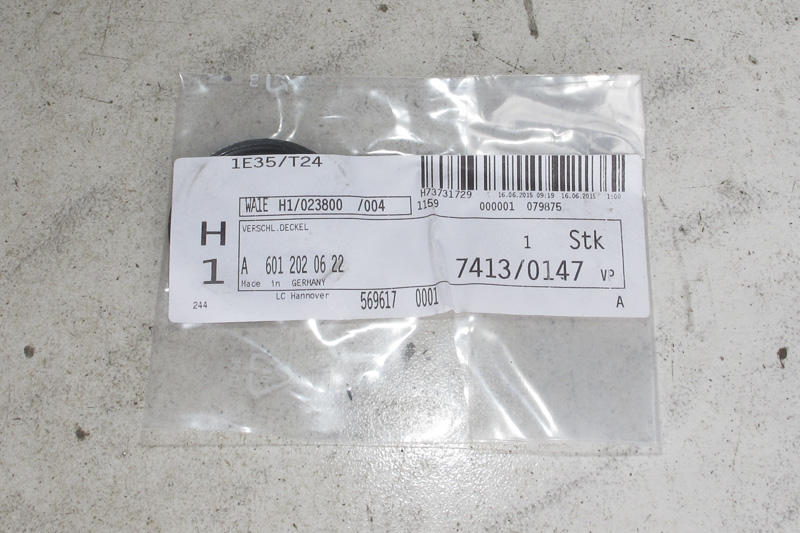

Abdeckung Spannrollenhebel



fahrzeuge_w124_spannrolle_14

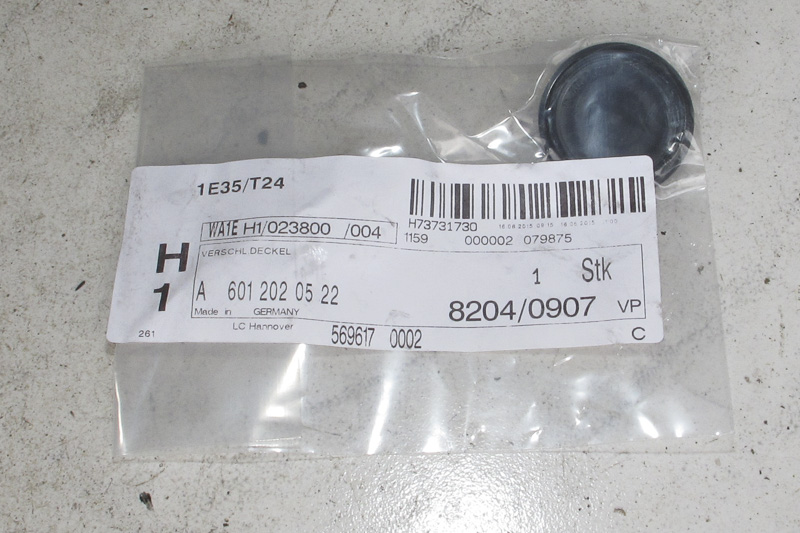

Abdeckung Spannrolle

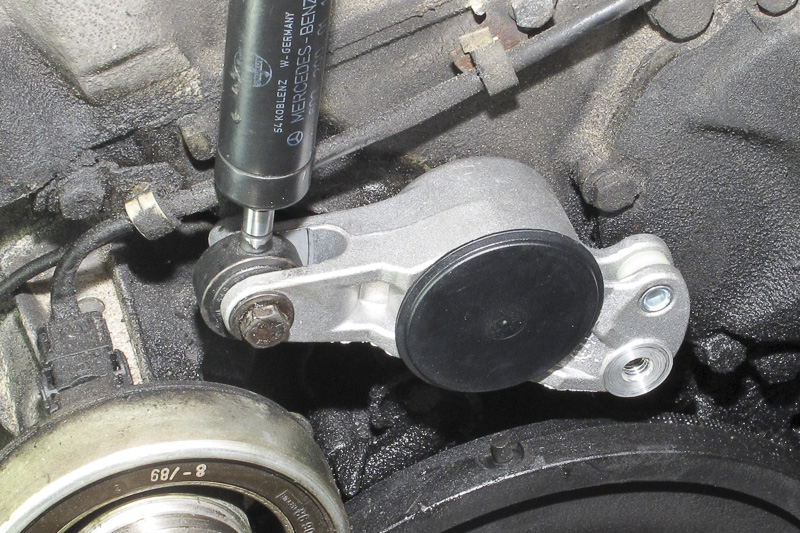

fahrzeuge_w124_spannrolle_15

nicht vergessen: Spannrollenhebelabdeckung aufsetzen

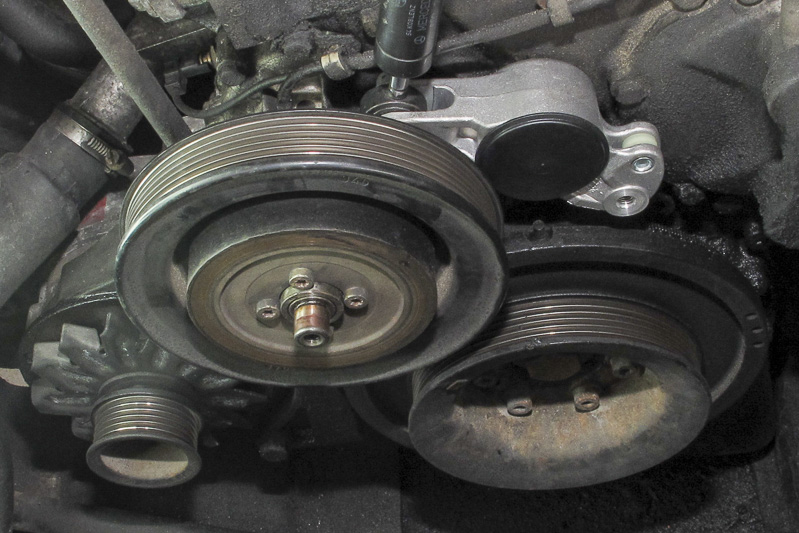

fahrzeuge_w124_spannrolle_16

Lüfterrad anschrauben

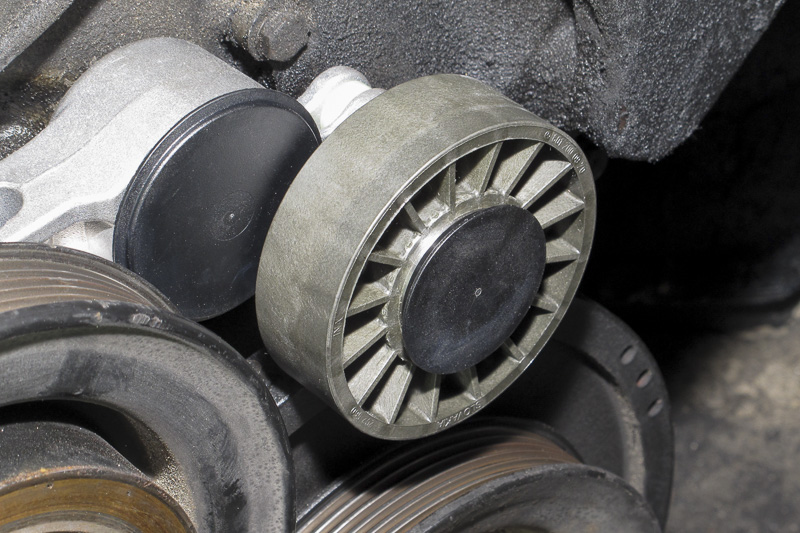

fahrzeuge_w124_spannrolle_17

Spannrolle und Abdeckung montieren

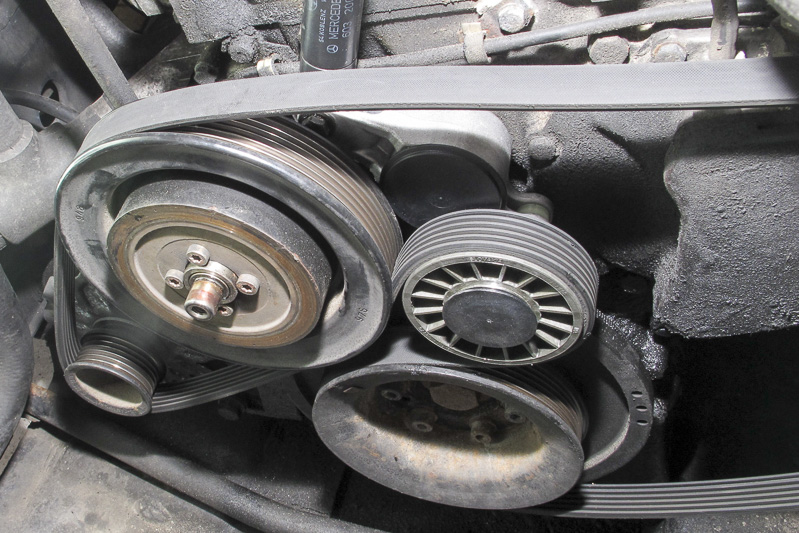

fahrzeuge_w124_spannrolle_18

Keilriemen auflegen – siehe Verlauf – zuerst um die Spannrolle, zuletzt um die Wasserpumpe



fahrzeuge_w124_spannrolle_19

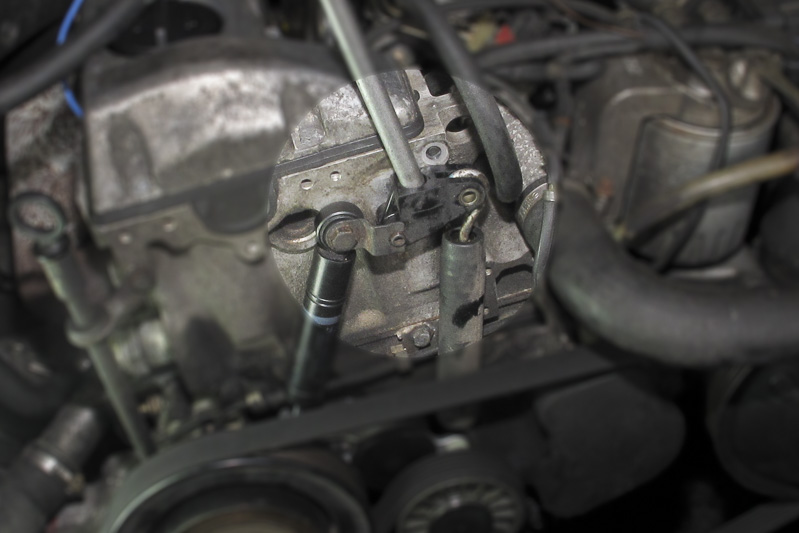

Feder einhängen und mit einem Hebel spannen, dann Bolzen durchschieben an anschrauben



fahrzeuge_w124_spannrolle_20

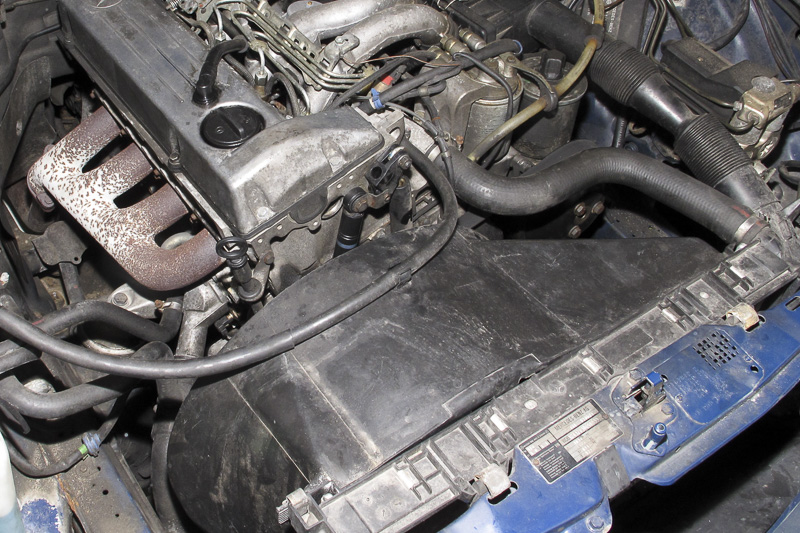

Lüfterrad und Abdeckung montieren, Schlauch wieder anklipsen

bei der Montage der Abdeckung darauf achten, dass das Lüfterrad frei läuft (Motor bewegen)



Werkzeug und Teile wegräumen und Probelauf machen.

😉
