Analoge 16mm-Filmkamera Pentacon AK16 Motorreparatur

Die Filmkamera AK 16 ist hier beschrieben.

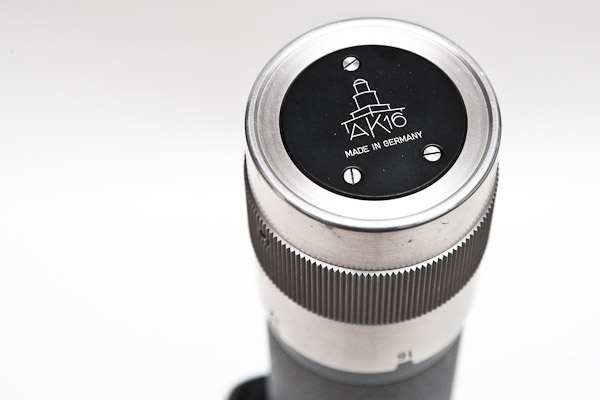

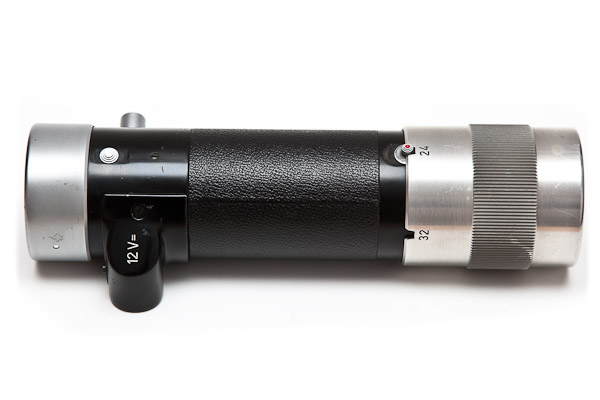

Fliehkraft-Motor AK16 mit einstellbarer Drehzahl





Was ist defekt?

Ein Motor der AK 16 hat das Problem, dass er unregelmäßig läuft und Aussetzer hat. Eine Ursache können die Kontakte im unteren Teil des Motors sein, welche durch den Betrieb verschlissen sind. Meist haben sich diese Kontakte teilweise abgebrannt, so dass man sehen muss, ob sie noch zu retten sind oder Ersatzteile benötigt werden. Ersatzteile sind wahrscheinlich kaum zu bekommen. Es kann natürlich weitere Ursachen geben, die hier nicht besprochen werden



Werkzeug

Zur Prüfung muss der Motor im unteren Teil zerlegt werden. Dazu werden folgende Werkzeuge benötigt:



  • verschiedene kleine Schlitzschraubendreher bester Qualität
  • kleine Spitz-Flachzange
  • ausreichend Licht, Lupe, größere Arbeitsfläche
  • Reinigungsflüssigkeit, z.B. Isopropanol (Alkohol)
  • Multimeter
  • möglichst Laborstromversorgung mit Anzeige des Stromverbrauchs
  • Kameraschmiermittel



fotografie_analog_filmkamera_ak16_01

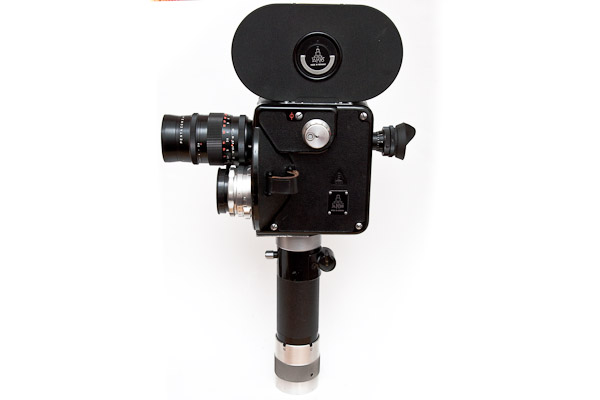

Kamera mit unten angesetztem Motor



Demontage und Montage



Nachfolgend ist die Demontage in Bildern beschrieben. Unter den Bildern sind die jeweiligen Hinweise.

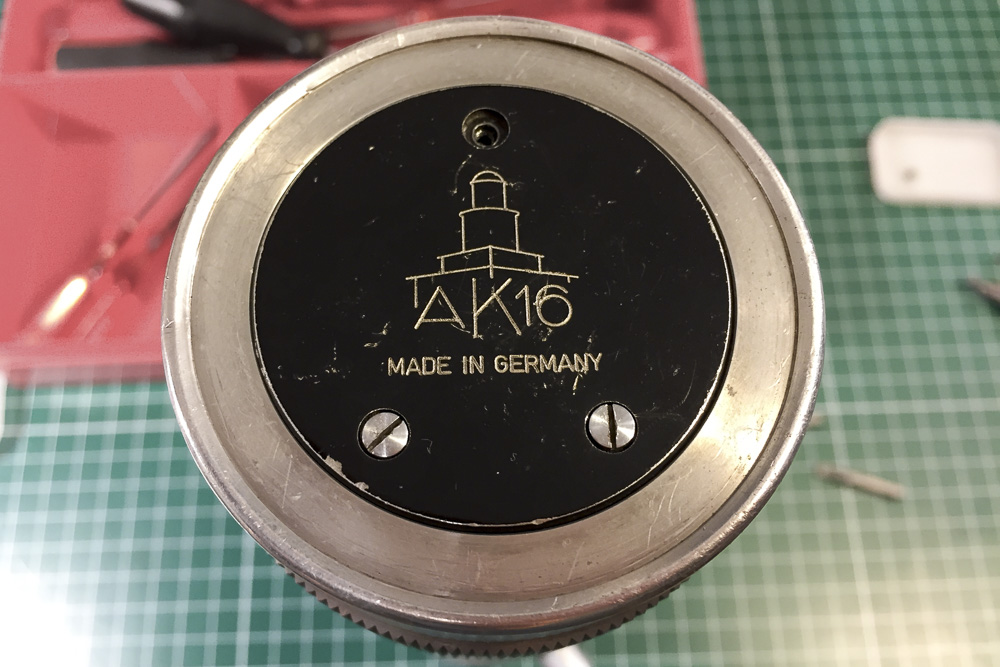

die untere Abdeckplatte braucht nicht abgeschraubt zu werden

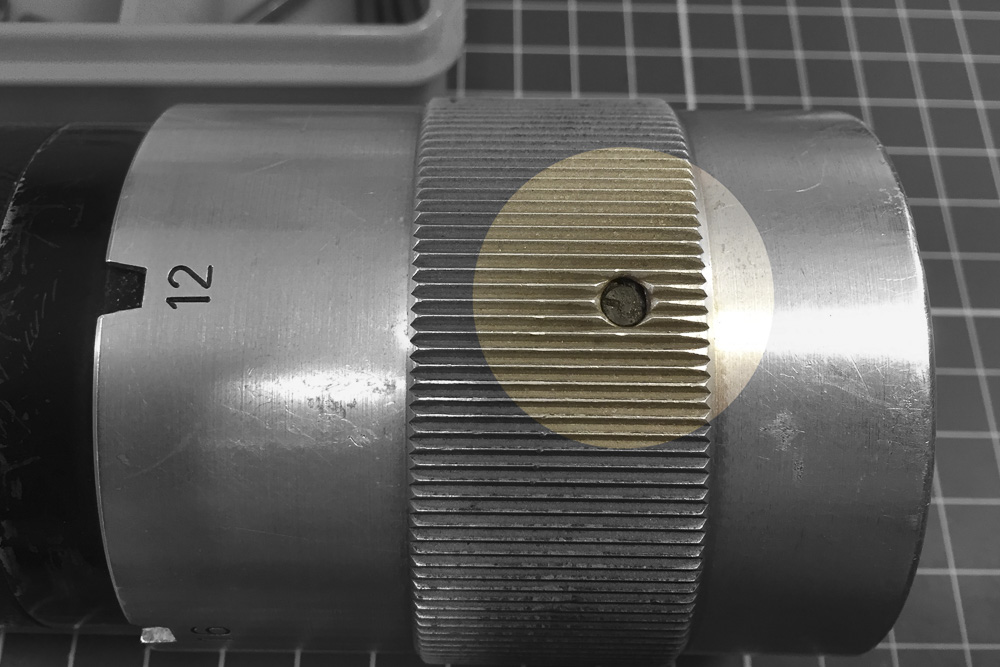

zwei Schrauben lösen – einmal in der Nähe der Einstellung 12 und dann in etwa bei 24

Vorsicht! weiterlesen

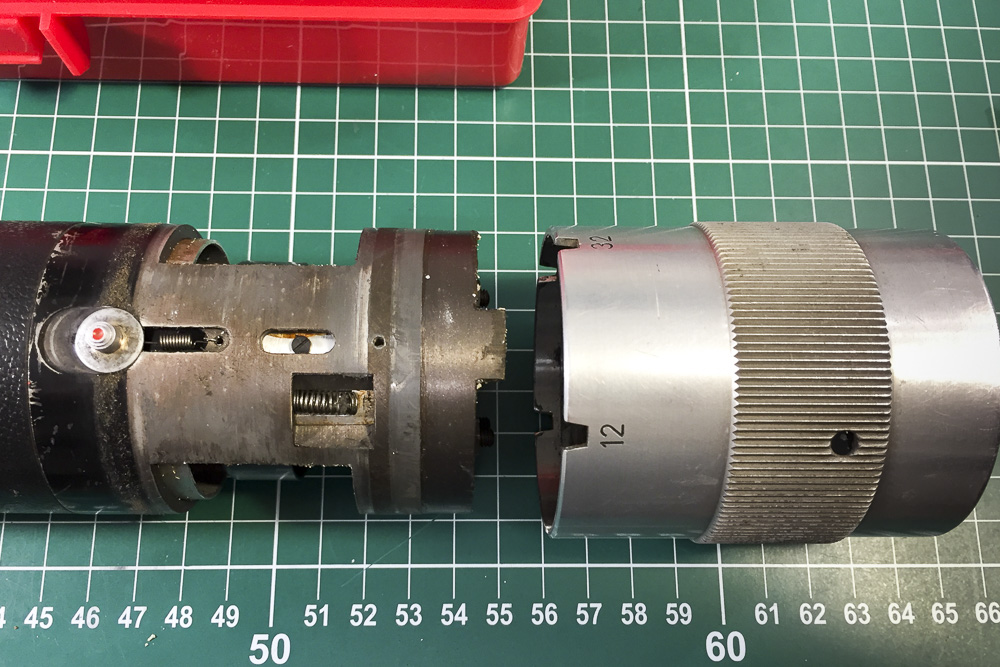

beim auseinanderziehen von Motor und Endkappe sehr langsam vorgehen, bis eine Feder zum Vorschein kommt…

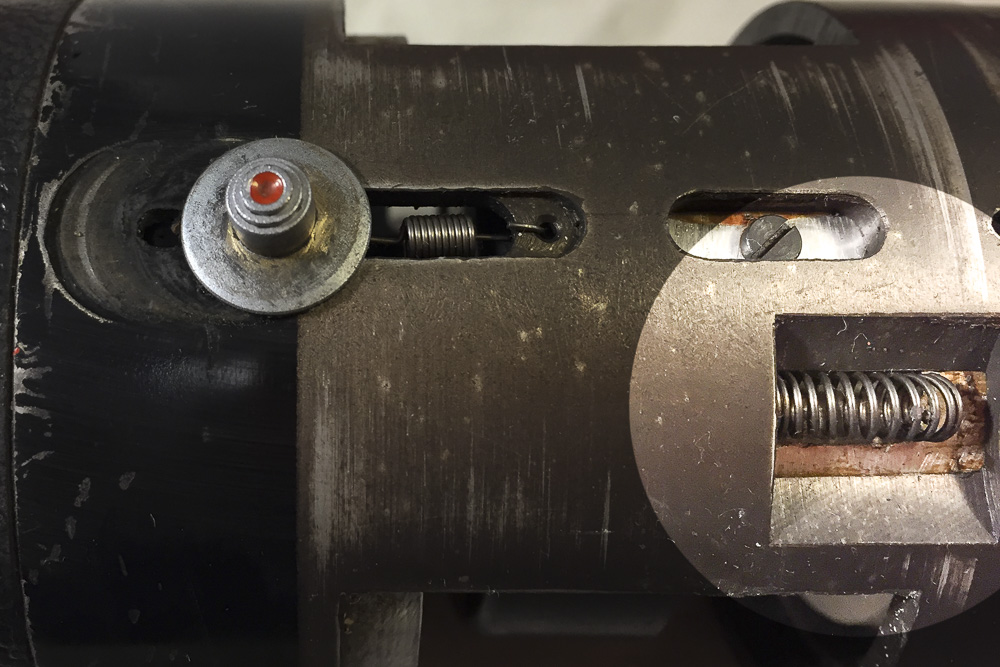

diese Feder ist auf beiden Seiten des Motors verbaut und springt in hohem Bogen weg, wenn sie nicht abgenommen wird

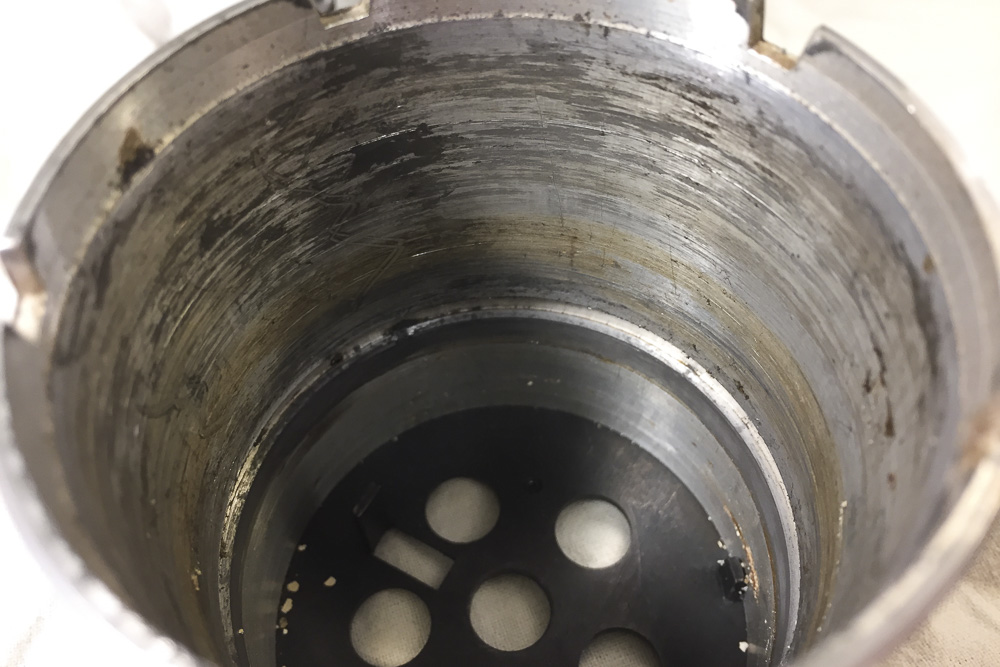

die Endkappe ist innen deutlich verdreckt

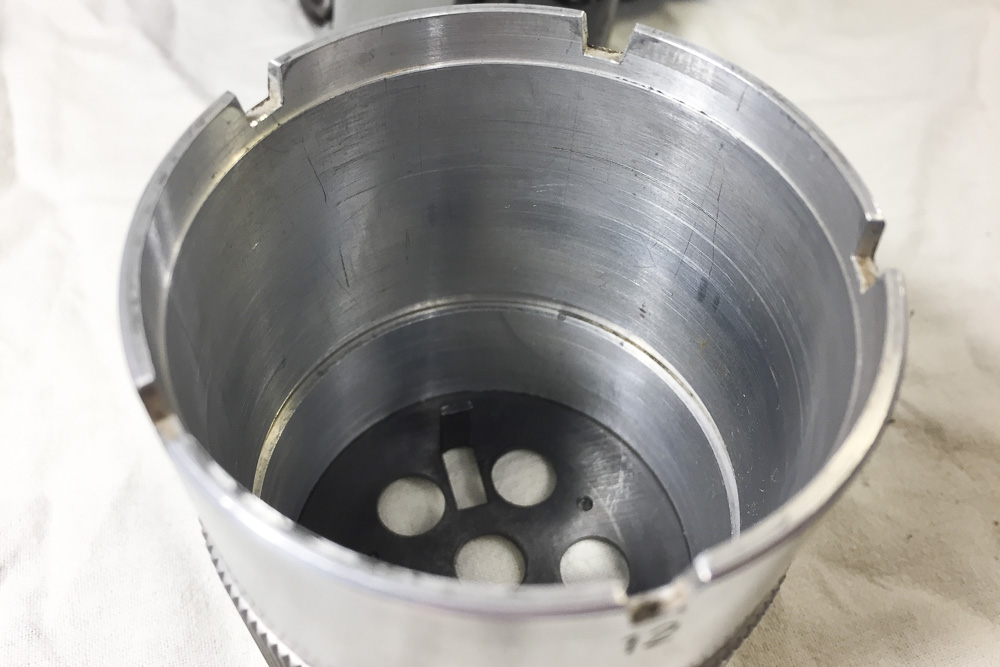

mit etwas Alkohol lassen sich die Rückstände entfernen – innen ist der Mitnehmer für die innere Kappe zu sehen

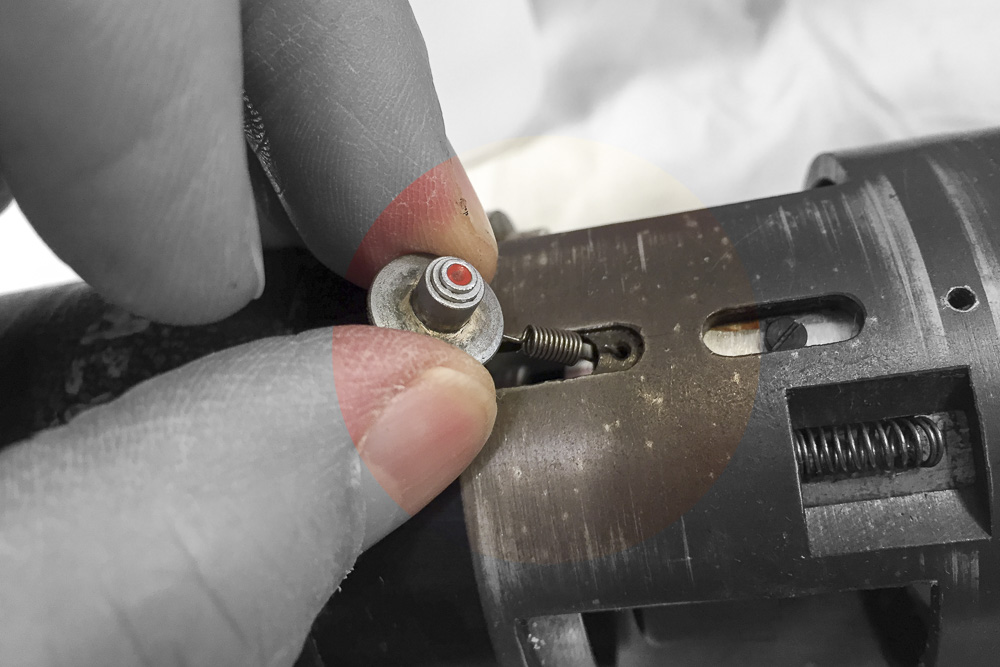

die kleine Feder und den Entsperrknopf abnehmen – daneben die Schraube wird später abgeschraubt

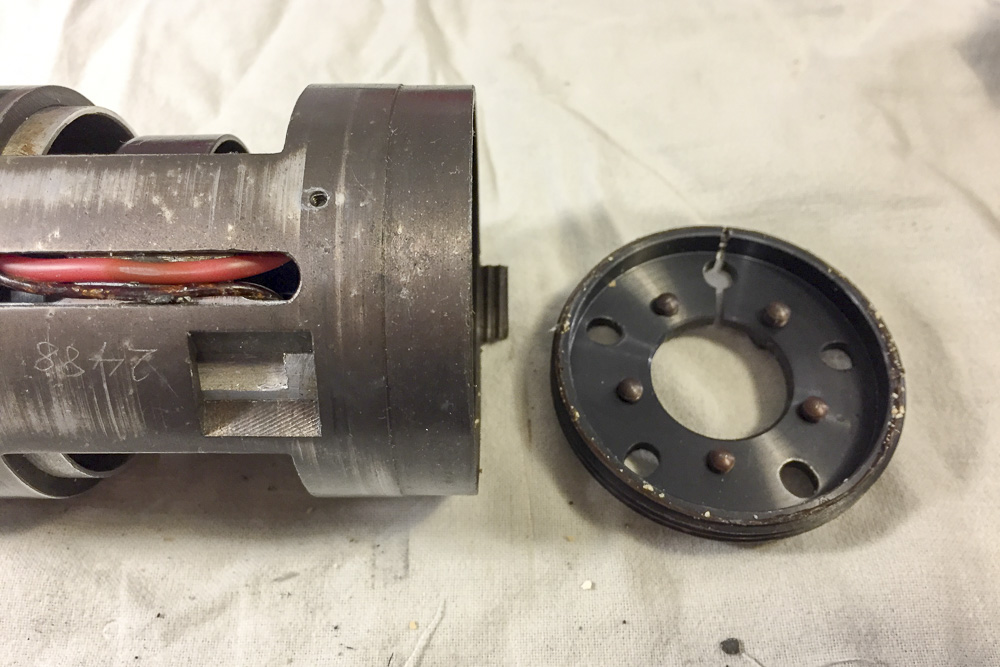

Achtung! vor dem abschrauben dieser Kappe unbedingt die genaue Stellung merken. Also genauen „Einstich“ des kleinen Metallteils der Endkappe in das entsprechende Loch merken. Außerdem die genaue Stellung gegenüber dem Motor notieren! Beides ist notwendig, um die genauen Drehzahlen später wieder zu erreichen.

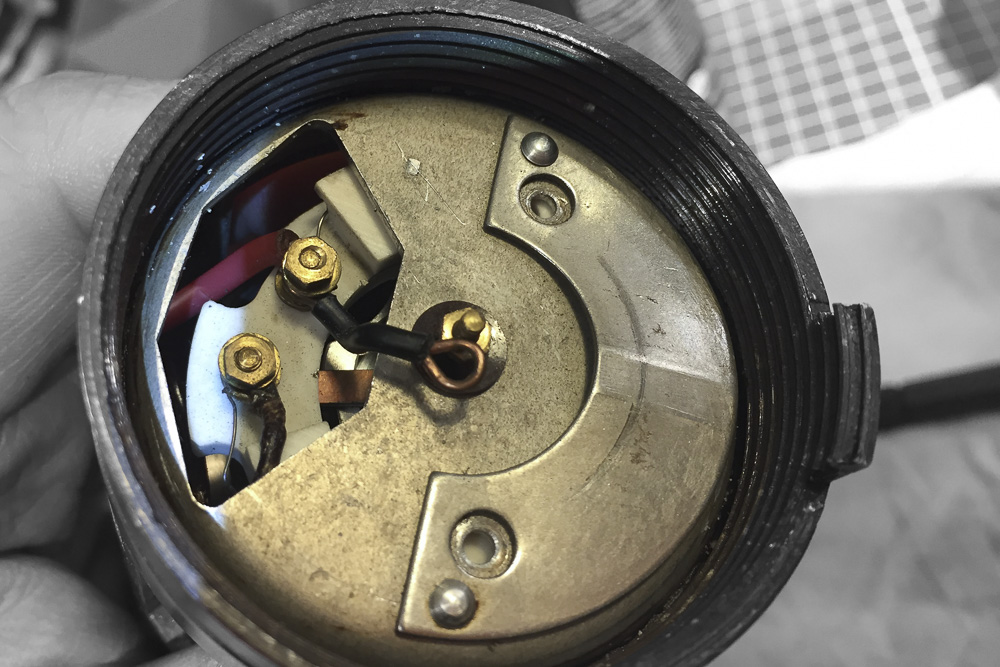

das Verbindungsstück und die beiden Kabel abschrauben – zusätzlich die beiden Schrauben und Muttern entfernen

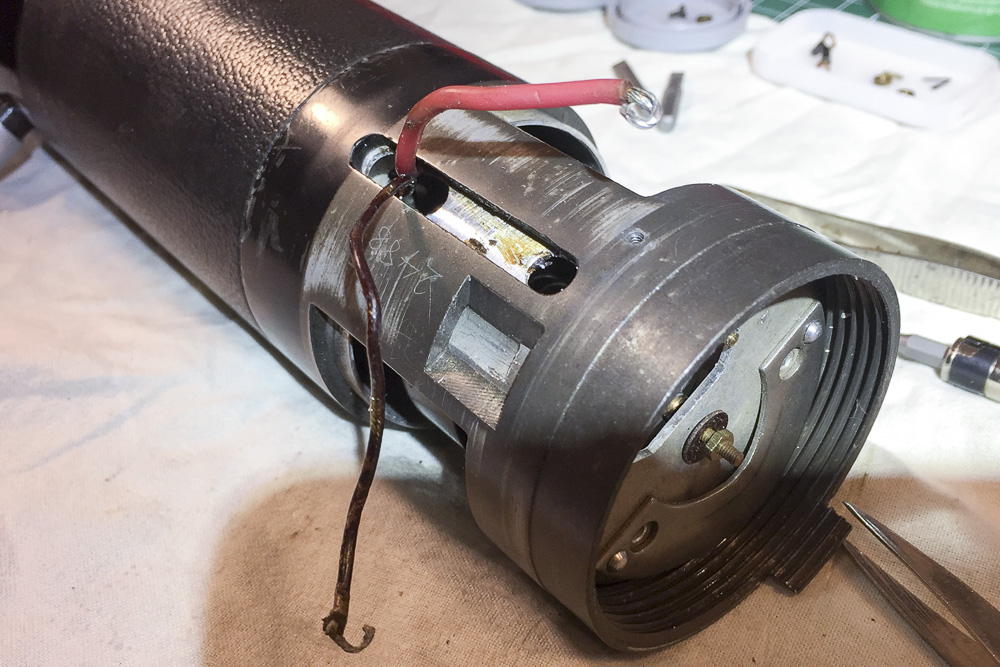

Die Kabelenden vorsichtig zurückfädeln, so dass das Aluminiumteil herausgenommen werden kann. Die sichtbare seitliche Schraube inkl. Mutter auf der anderen Seite entfernen.

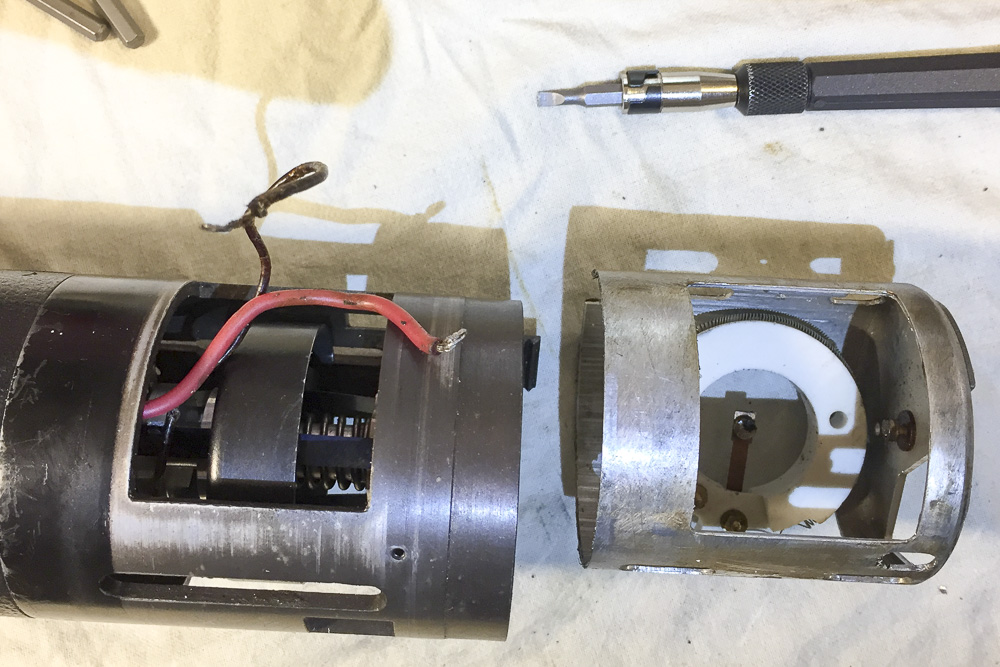

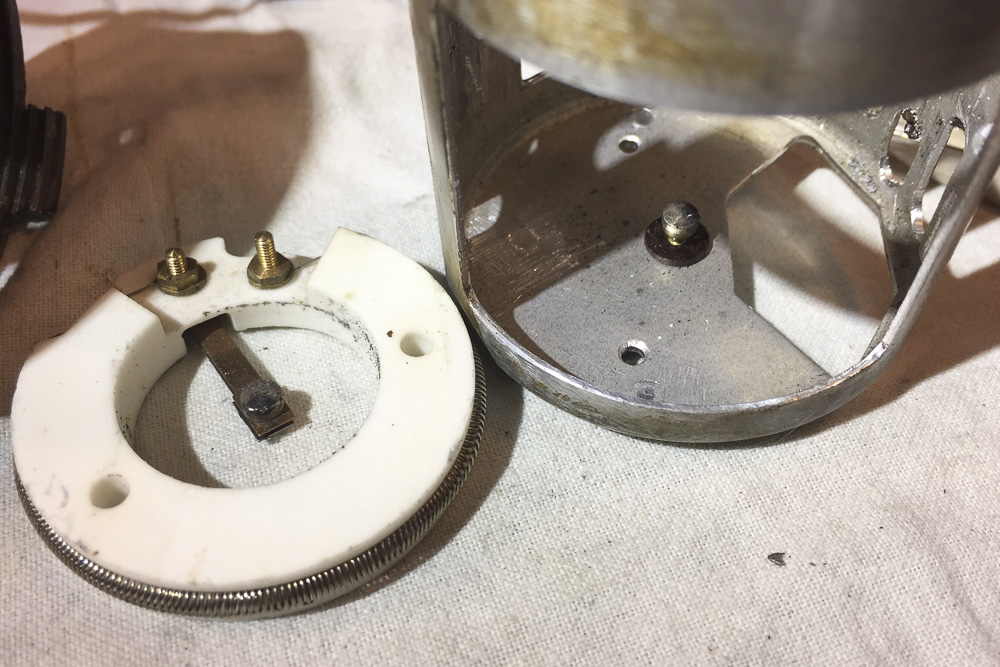

Alu-Teil abgenommen und Keramikteil abgeschraubt (2 Schrauben mit Muttern) – auf die Scheiben achten



die beiden Kontakte sind im Aluminium- und Keramikteil – beide vorsichtig abschrauben

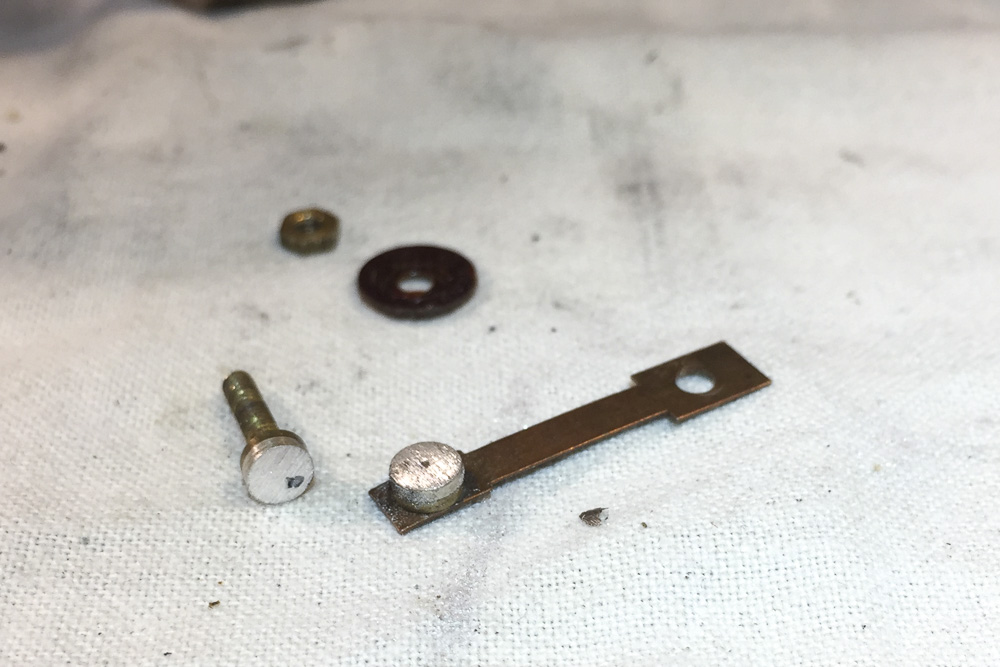

die Kontakte untersuchen und bei genügend Material (Fleisch) abschleifen (möglichst feines Papier verwenden – 400er)

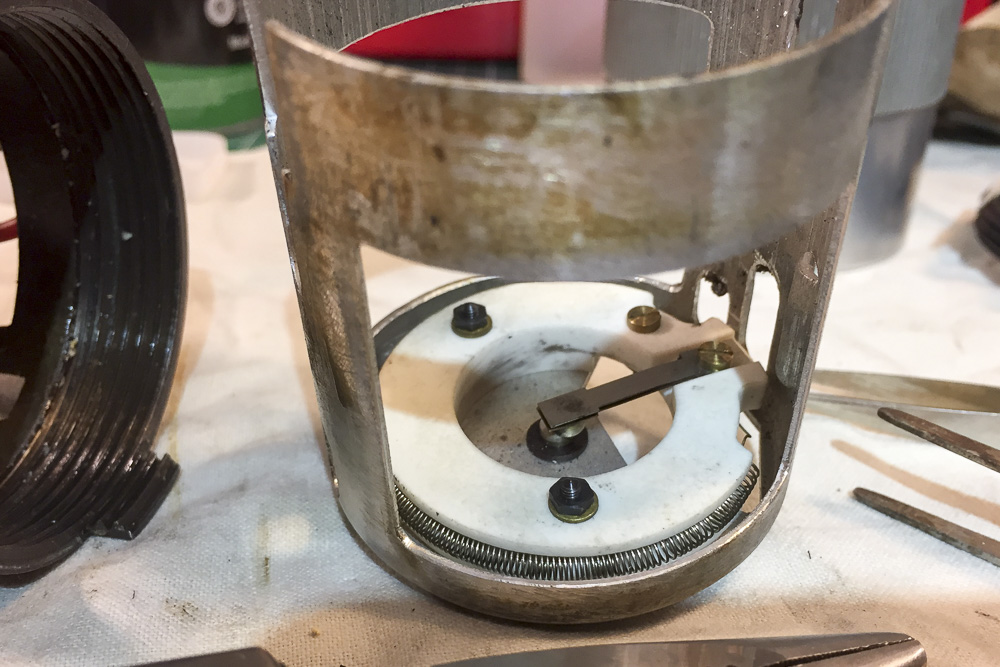

Kontakte und Keramikteil wieder zusammensetzen und einstellen – müssen am Ende genau übereinander stehen. Hier im Bild weichen die Kontakte noch stark voneinander ab!



nach Einbau die Funktion des Widerstandes prüfen

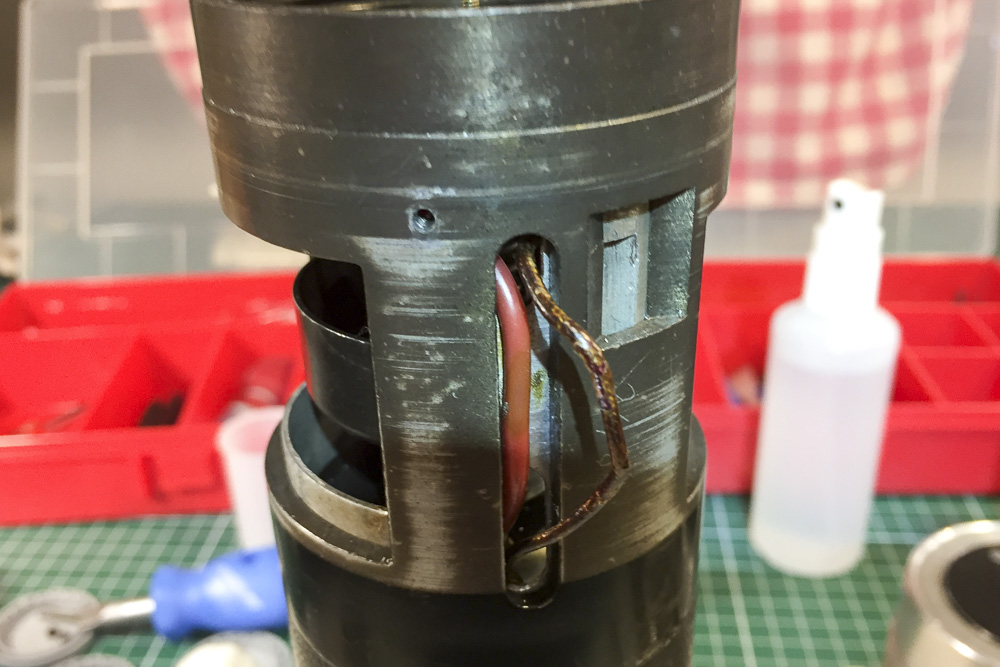

wieder zusammen bauen und die Kabel vorsichtig einführen





Beim Zusammenbau die Federn nicht vergessen und die hintere innere Kappe wieder genau so einsetzen, wie bei der Demontage. Anschließend den Motor prüfen und den Strom messen beim Betrieb. Hohe Ströme ab 2A deuten auf weitere Probleme hin. Die korrekten Drehzahlen können nur über einen Drehzahlmesser geprüft werden.
