Bau eines Holzlagers

Stückholzlager für Holzvergaser oder Kaminofen

haus_holz_holzlager_22

Holzlager



Hinweis: Hier die Bauanleitung eines kleinen Holzports.

Hinweis: Hier das 2. Holzlager in ähnlicher Bauart.

In diesem Beitrag werden interne und externe Links verwendet. Interne Links führen auf meine eigene Website und sind nicht näher gekennzeichnet. Externe Links zu Amazon sind mit einem zusätzliche Hinweis gekennzeichnet. Wer Produkte über diese Links bei Amazon erwirbt zahlt nicht mehr aber ein kleiner Teil des Erlöses kommt mir zugute. Vielen Dank für die Nutzung!



Holzlager für mein Stückholz

Hintergrund des Baues war die trockene Lagerung meiner Holzscheite für den Holzvergaser. Der Holzvergaser wird mit 50cm-Scheiten bestückt und daher habe ich folgende Abmaße für ein Lager gewählt:

  • für ca. 8 Raummeter Holz
  • Breite 4 m, Tiefe 1,20 m, Höhe von 2,00 m bis 2,15 m
  • Fächer 1 m breit
  • Dachüberstand vorn ca. 0,5 m
  • kein seitlicher Dachüberstand, da Lager noch verlängert wird
  • hinten 10 cm Dachüberstand und Dachrinne (wg. Grundstücksgrenze)



Die von mir gewählte Bauweise lehnt sich an die Holzständerbauweise an. Ich habe einen Bodenbalken gewählt, auf dem die Ständer aufgestellt werden. Der Bodenbalken trägt auch den Boden für das Holz. Der Bodenbalken lagert in Pfostenankern ca. 15 cm über dem Erdreich, welches in der obersten Schicht durch Kies ersetzt wurde (inkl. Unkrautsperrgaze). Unter dem Bodenbalken kann Luft zirkulieren. Die Ständer sind auf 1 m gesetzt, weil ich nur 80 mm als Balkenbreite gewählt habe, da sie sich dann besser in die Umgebung integrieren. 100er Balken empfand ich als zu dick. Die Last habe ich nachgerechnet und für mich als ausreichend angesehen. Ich übernehme natürlich keine Gewähr für Nachbauten. Jeder muss sich da selbst schlau machen und das eigene Risiko tragen. Es gibt seitlich keinen Dachüberstand, da das Lager noch auf beiden Seiten verlängert werden soll. Ein Abteil wird als prov. Geräteablage genutzt und daher komplett mit Holz verschalt. Die Holzlagerbereiche erhalten hinten und seitlich ein Holzverblendung mit ca. 6 cm Lücke für die Luftzirkulation.

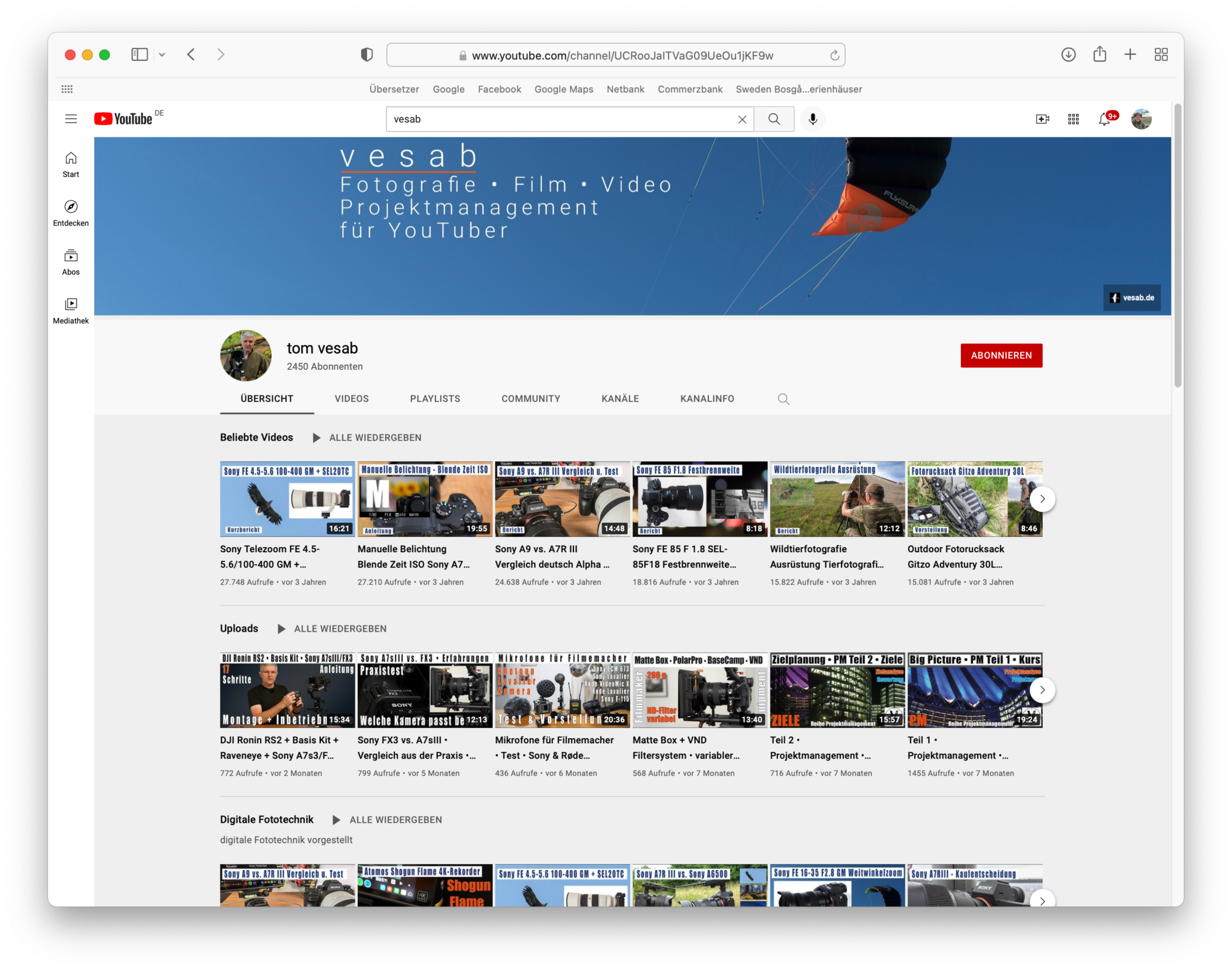

Besucht auch meine YouTube-Kanäle:



Fotografie

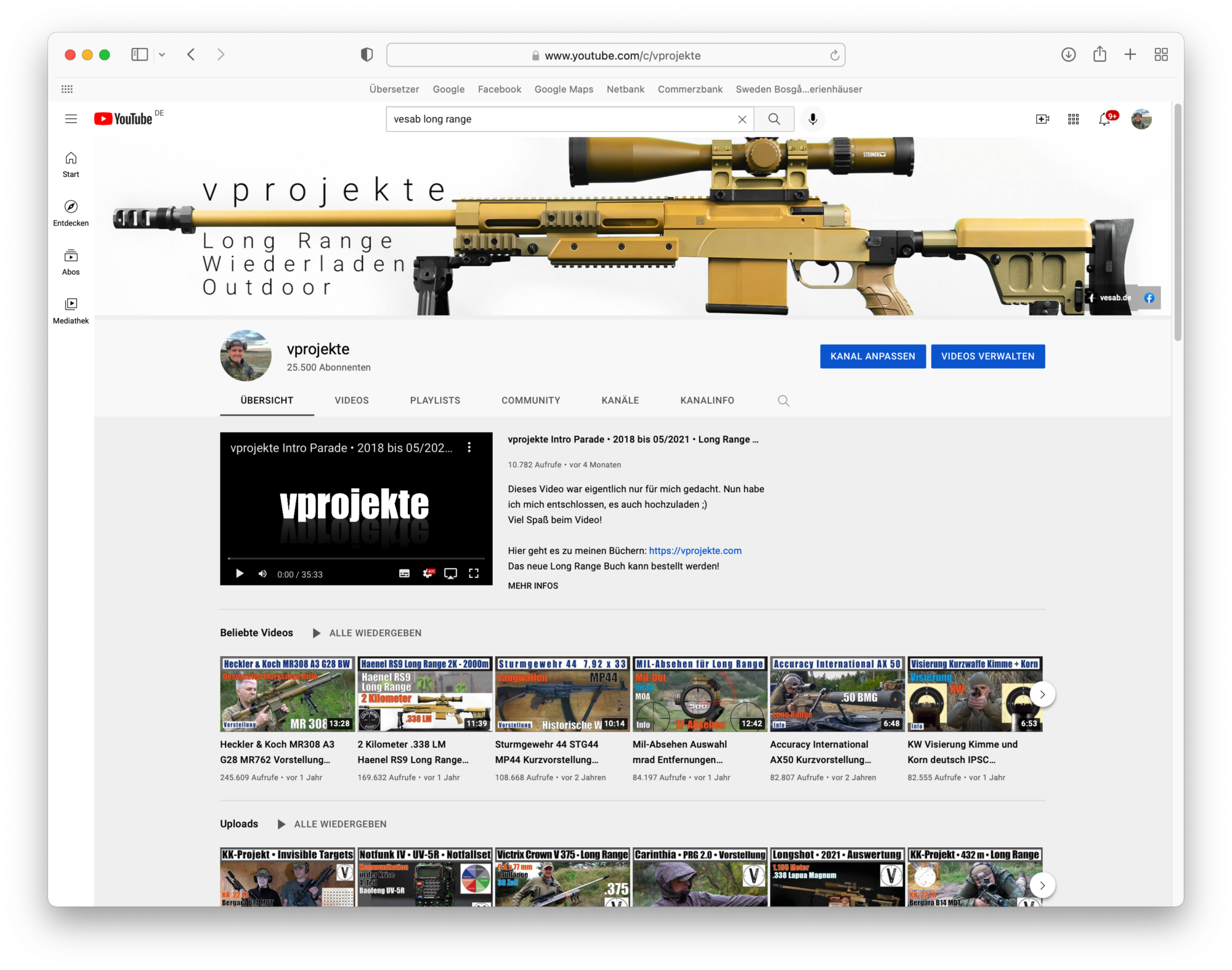

Long Range Shooting, Outdoor





Material

Die Gründung erfolgt über Punktfundamente, welche ca. 60 – 80 cm tief sind (80 cm wäre optimal). Aufgrund meines Mergelbodens und Hügellage reichen aber teilweise auch 60 cm. Folgende Materialien habe ich benötigt:



Werkzeug

Folgende Werkzeuge habe ich benötigt:



Bau des Holzlagers

Nachfolgend der bebilderte Bauablauf:

haus_holz_holzlager_01

Fundamente mit dem Fiskars Handerdbohrer (Amazon) ausheben (Spaten macht keinen Sinn)
KG-Rohre einsetzen und seitlich verfüllen und verfestigen (nachstopfen)

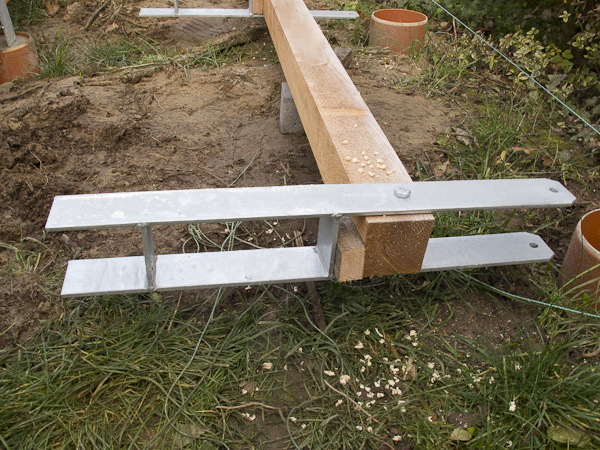

haus_holz_holzlager_02

H-Pfostenträger (Amazon) an den Bodenbalken schrauben (etwas Luft lassen wg. Wasserablauf)
Bodenbalken mit Pfostenträgern in den Rohren positionieren

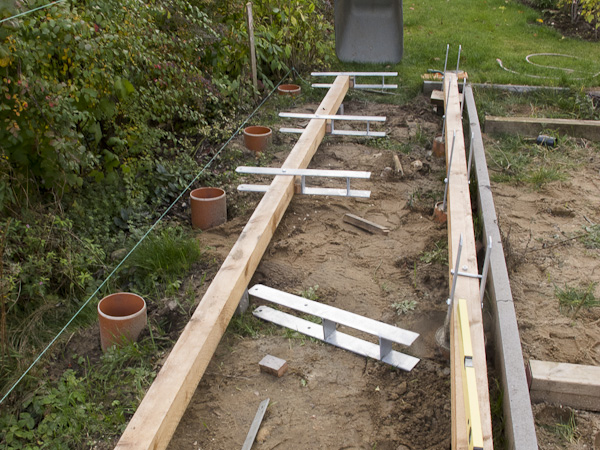

haus_holz_holzlager_03

rechts: bereits einbetonierter Bodenbalken
links: Bodenbalken vorbereitet



Der Bodenbalken kann mit Unterlagen oder Hilfspfosten fixiert werden. Dann die KG-Rohre mit dem Beton (Mischung aus Estrich und zus. Kies reicht auch = Magerbeton) trocken füllen und ab und zu mit dem Wasserschlauch anfeuchten. Man braucht dann keine Mischung anfertigen. Hält auch so.



haus_holz_holzlager_04

fertig einbetonierter Pfosten (möglichst randvoll, sonst Wasserablauf einkerben)
sollte ein paar Tage trocknen (Betonanleitung beachten)



haus_holz_holzlager_05

den zweiten Balken in Waage ebenfalls einbetonieren (Stihl zum ablängen)

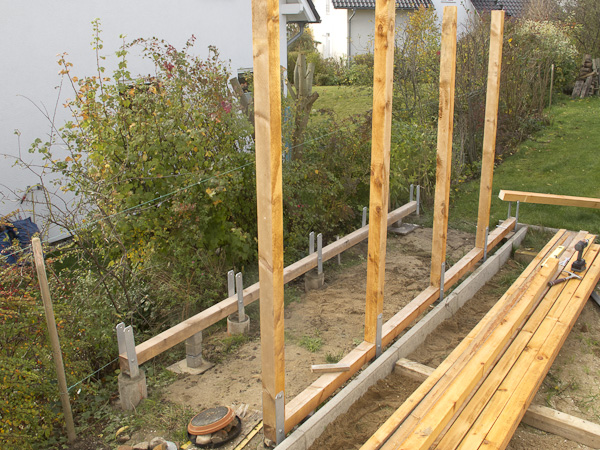

haus_holz_holzlager_06

Ständer stellen und absichern bei Wind
dazu die Schrauben am Bodenbalken etwas lösen

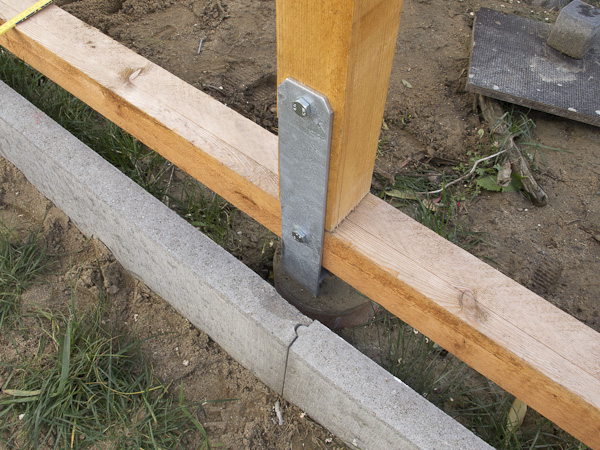

haus_holz_holzlager_08

Ständer auf Bodenbalken

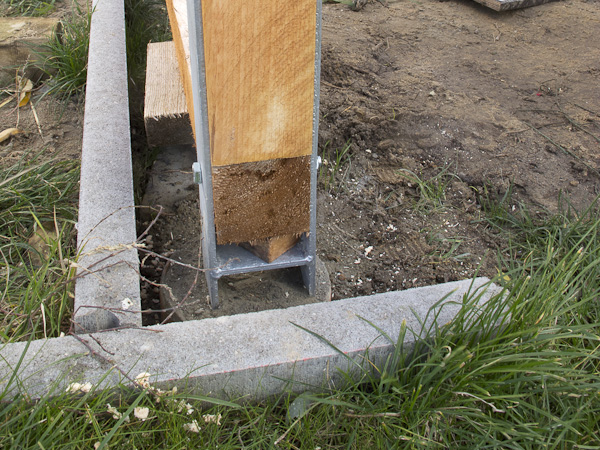

haus_holz_holzlager_09

Bodenbalken Ende
das kleine Holzstück wird noch entfernt



haus_holz_holzlager_07

oberen Querbalken setzen und Ständer senkrecht ausrichten
Balken mit Winkeln verschrauben

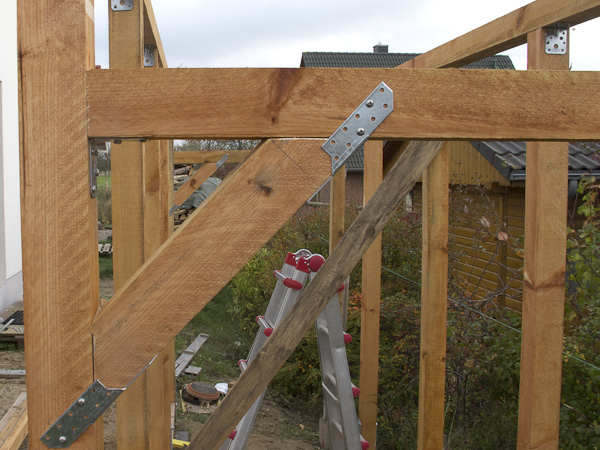

haus_holz_holzlager_10

Aussteifung setzen nach Bedarf
habe hier Pfettenverbinder verwendet, Balkenschuhe wären evtl. besser

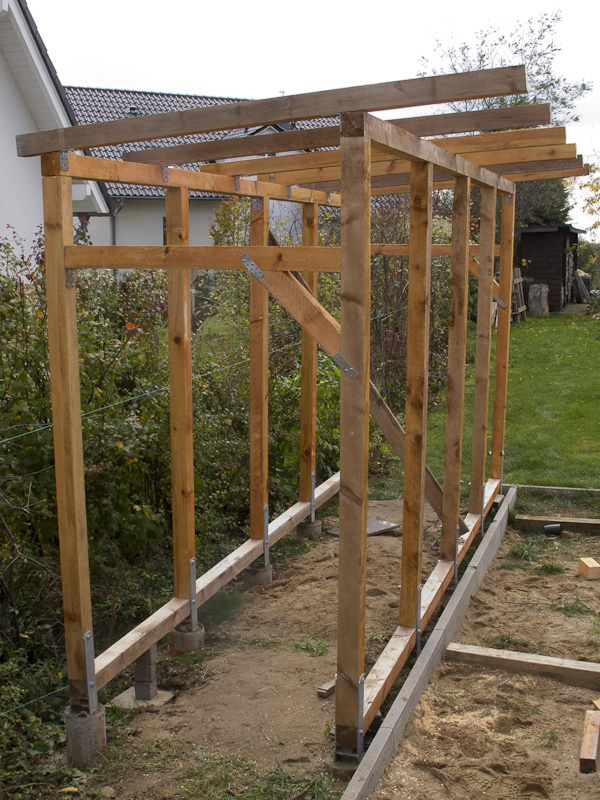

haus_holz_holzlager_11

Dachunterkonstruktion Bauholz 80 x 60 mm hat für mein Lagwer gereicht
mit Winkeln verbinden

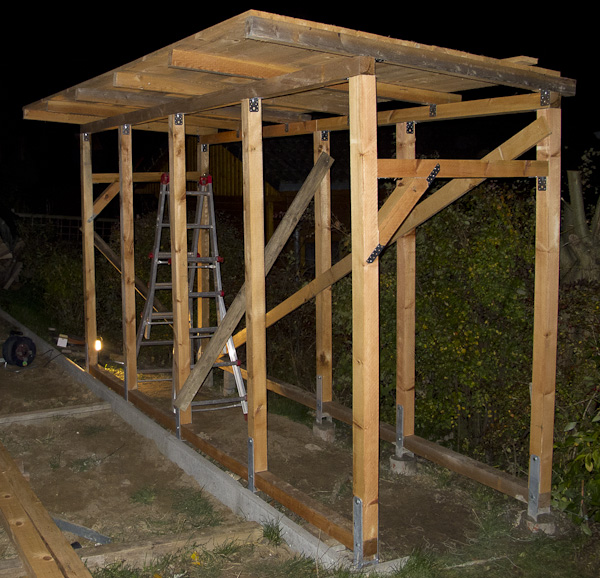

haus_holz_holzlager_12

vor der Dachbeplankung Verstrebungen zur Absicherung anbringen
Dachbeplankung setzen

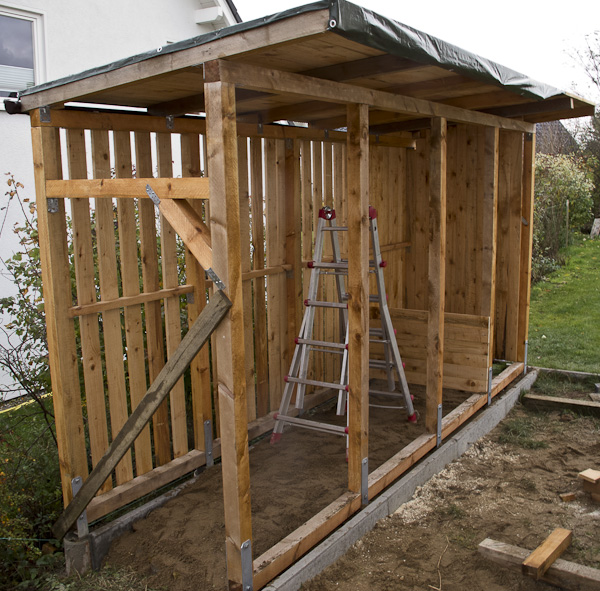

haus_holz_holzlager_13

Seiten beplanken und auf ausreichend Luftzirkulation achten
Untergrund bearbeiten, damit Bodenbretter gesetzt werden können

haus_holz_holzlager_20

obere Ablage ist auch fertig
jetzt kann bereits Holz rein

haus_holz_holzlager_22

Eine Schuppentür (hier die Anleitung) ist nun auch dran.
Jetzt kommt die Verlängerung… (deswegen gibt es rechts keinen Dachüberstand)



Nachbauten

Im Laufe der Zeit haben mir viele Leser meiner Homepage geschrieben, dass sie auch ein schönes Holzlager gebaut haben. Darüber freue ich mich natürlich sehr. Leider bekomme ich selten Bilder. Wer möchte, kann mir ein Bild seines Selbstbaus schicken und ich veröffentliche es hier auf dieser Seite. Vielleicht kommen so ein paar Beispiele zusammen.



Holzlager von Markus

Vielen Dank für die tolle Anleitung. Ich war im Netz lange auf der Suche nach einen Plan für ein etwas größeres Brennholzlager und bin dann auf deiner Seite gelandet. Beim Bau bin ich dann i.P. nach deiner Anleitung vorgegangen. Die Maße meines Lagers sind 9,50 x 2 Meter. Der Einfachheit halber hab ich es mit Trapezblechen statt Holz und Schindeln eingedeckt. Dank deinem Plan für die Tür hab ich jetzt auch noch einen Raum für die ganzen Gartengeräte.
VG
Markus.

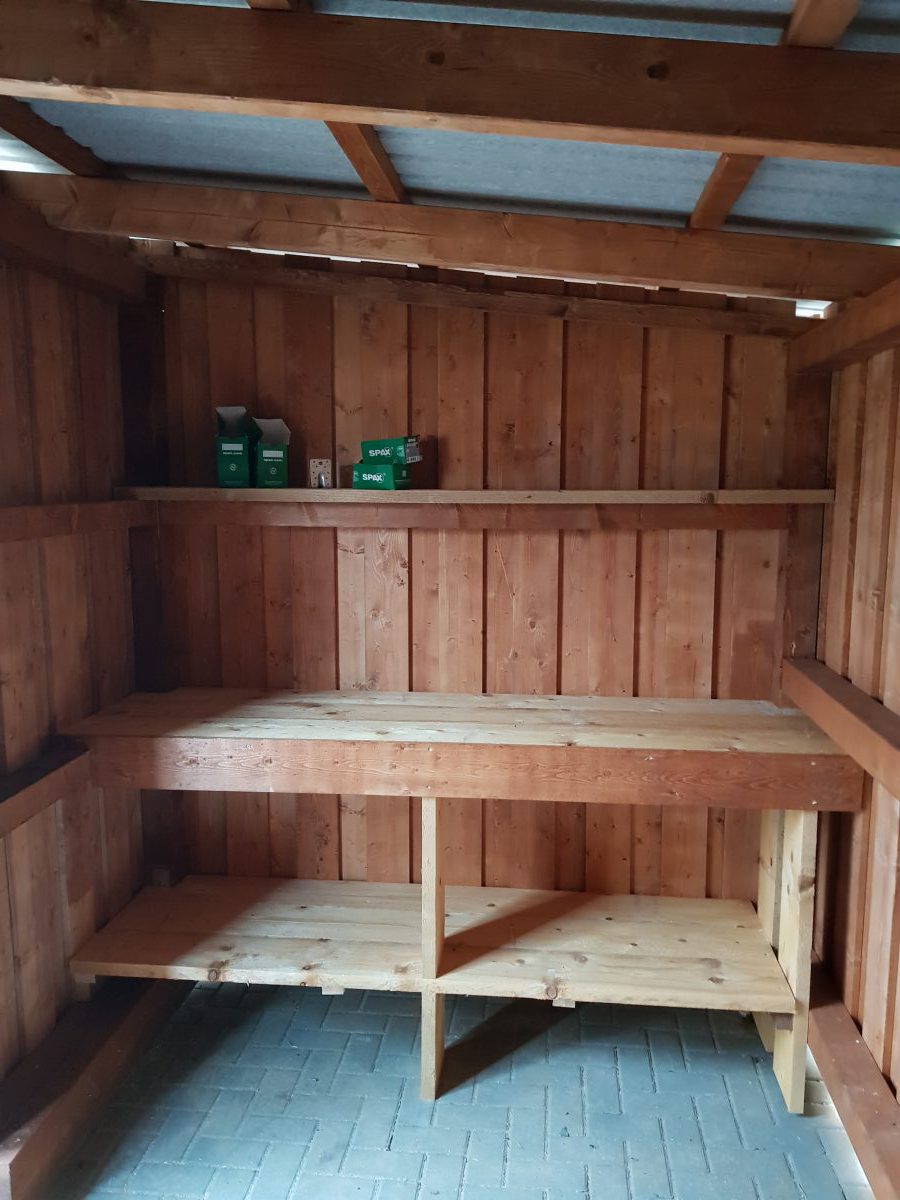

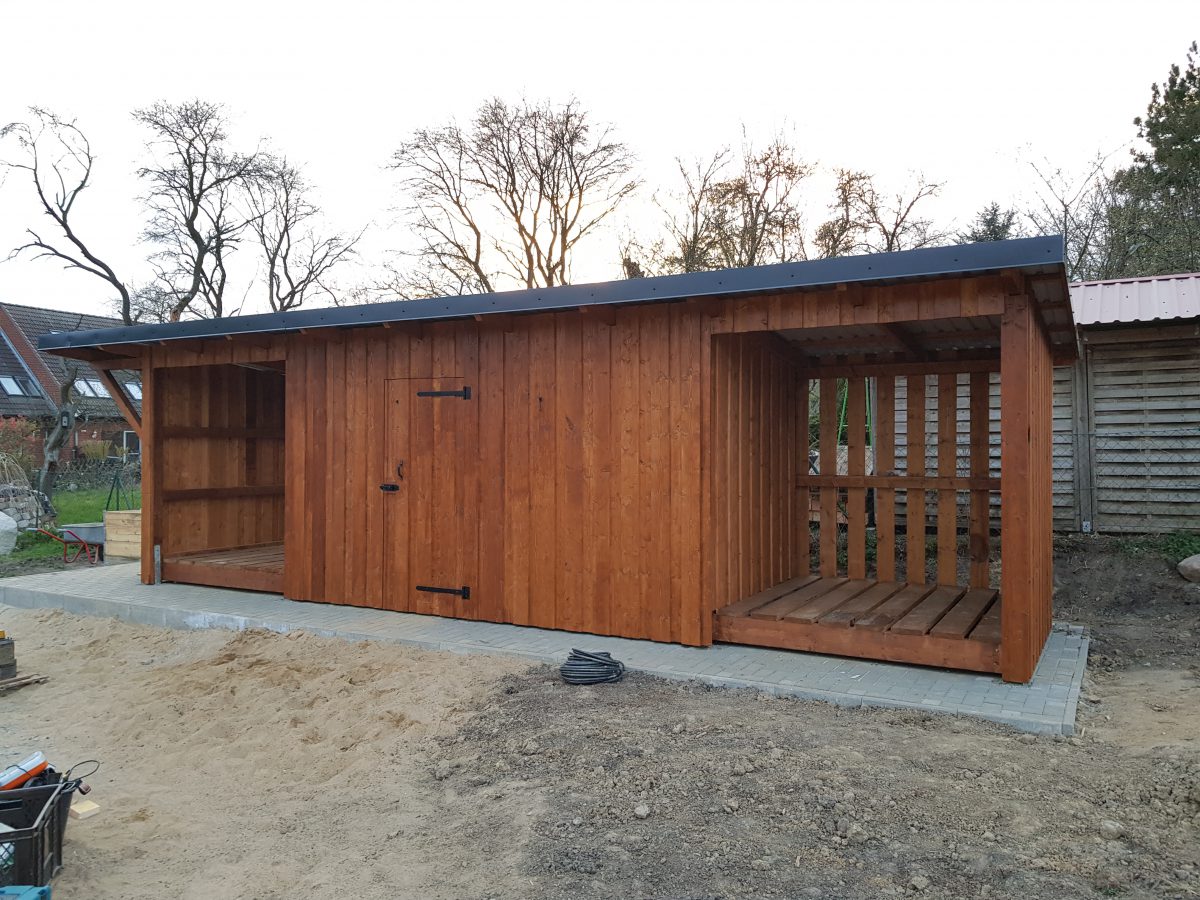

Holzlager von Marc

Moin Thomas. Danke für deine Anleitung für das Holzlager, es war immer meine Grundlage. Habe es dann aber etwas abgewandelt weil ich auch Stauraum brauchte. Danke auf jedenfalls!

Grüße Marc







Holzlager von Kevin

ich wollte mal Danke sagen für die Inspiration durch das Holzlager 1 und 2.
Ich bin aber lange nocht nicht fertig:
Es fehlt noch: Türen, Beleuchtung, Seitenverkleidung, Borde hinten, Gartenbewässerung umverlegen…
Wie gesagt, vielen Dank und ich ziehe den Hut vor so viel Selbstarbeit und Selbsterzeugtes!
Liebe Grüße
Kevin







Amazon-Links auf dieser Seite:

Betonestrich

KG Rohre

H-Pfostenträger

Schrauben aus Edelstahl

Schwerlast-Winkelverbinder

Sparrenpfettenanker

Dachrinne

Rinneneisen

Fiskars Handerdbohrer

STIHL Kettensäge MS 291

Festool Akku-Schlagschrauber PDC 18/4

Flächenbrenner von Gloria

Maurerschnur

Wasserwaage



28 Antworten

  1. Thomas Eberhard sagt:

    Hallo, vielen Dank für die tolle Anleitung: Hab be Frage wegen der Pfostenanker. In der Materialliste steht 91er für das 80er Holz. Hab mir die besorgt und festgestellt, da ist sehr viel Spiel. Ist das wegen der “Luft”, die man lassen soll wegen Wasserablauf? Soll ich das mit Unterlegscheiben oder ähnl. “auffüttern”? Viele Grüße, Thomas aus MZ

  2. Asam Josef sagt:

    Hallo liebe Leute, ich finde das Lager von Marc genial. Habt Ihr dazu auch eine genaue und konkrete Bauanleitung wie das Praktisch umzusetzen ist oder aber vielleicht sogar noch auf meine eigenen Maße vor Ort angewandt, wenn man bedenkt, daß die Breite 1,60 m ist und die Höhe ca. 2,25 und die Länge ca. 5,50 m? Wenn das nicht umsetzbar ist, dann würden mich zumindestens die Maße dieses Lagers von Marc interessieren und dessen Anleitung, denn ich finde das wunderschön. Das wäre ganz nett und entgegekommend von Euch, denn ich werde mir das Holz besorgen. Was wichtig wäre, das ist auch die Stärke der Pfetten. Recht vielen Dank und liebe Grüße Josef

    • vesab sagt:

      Moin,

      die “lieben Leute” bin ich ganz allein. Das ist hier mein Blog seit 20 Jahren. Ich zeige da ab und an Sachen, die man gern nachbauen kann aber es gibt keine Pläne oder dergleichen. Dafür gibt es Architekten, Bauingenieur und dergleichen. Bin zwar auch einer aber müsste dann bezahlt werden, was das Holzlager exorbitant teuer machen würde. Von daher viel Spaß beim Nachbauen mit meinen Anregungen. Grüße Tom

  3. Andi sagt:

    Hallo ,

    haben die 91er H-Anker nicht zuwenig Spiel in den 160ern KG Rohren?
    Müsste man nicht größere nehmen, damit mehr Beton um den Anker herum ist?
    Ich plane auf die gleiche Weise einen 1,70m hohen Sichtschutzzaun, aber nicht komplett geschlossen, sondern mit 1cm Luft zwischen den Querlatten. Welche Dimension der H-Anker und Pfosten nehme ich da am besten? Und welcher Pfostenabstand?

    • vesab sagt:

      Moin Andi, hält so oder so. Kannst auch größere nehmen. Hast aber mehr Arbeit. Grüße Tom

    • Josef sagt:

      Hallo liebe Leute, eine Frage – ist das hier mit dem Holzlager vom Marc überhaupt noch aktuell und ein Kommunikationsaustausch möglich, da ich etwas geschrieben habe, aber das nicht hier aufzufinden ist oder habe ich das möglicherweise übersehen? Mir hatte das Holzlager vom Marc sehr gut gefallen und mich würde es freuen, wenn Sie mich diese Bauanleitung dafür wissen lassen könnten. Recht herzlichen Dank für Ihre Anmerkungen und mfg Josef

  4. Carsten sagt:

    Hallo,

    vielen Dank für die tolle Anleitung. Ich mache mir Gedanken hinsichtlich der Haltbarkeit des Holzes. Hast Du imprägniertes Holz verwendet oder unbehandeltes Holz und anschließend lasiert?

    Danke

    • vesab sagt:

      Hi Carsten, das Holz ist druckkammerkonserviert. Alles andere Holz bedarf eines guten Korrosionsschutzes, sonst ist es bald hinüber im Regen. Da gibt es ja verschiedene gute Systeme. Ich hab das Holz wegen der Optik abder noch einmal dunkel lasiert. Hält dann noch länger 😉 cu Tom

  5. WillAC sagt:

    Kurze Frage zu der tollen Anleitung. Wenn ich das richtig sehe, liegt das komplette Gewicht auf den unteren Balken. Diese werden wiederrum mit einer Schraube auf Abstand im Anker verschraubt.
    Ich habe jetzt einmal die Erfahrung gemacht, dass das enorme Gewicht, mir den kompletten Unterstand im Bodenbereich zerlegt hat. Das fing so nach 5 Jahren an. Ich hätte hier ähnliche Bedenken und trendiere dazu das so umzukonstruieren, dass das Gewicht auf dem Boden leigt. Also z.B. mit Paletten.
    Gibt es da schon Erfahrungen ?

    • vesab sagt:

      Moin, das hält schon, wenn ordentlich gemacht. Jeder zweite Carport steht so und fällt auch nicht um. Auf Paletten fault das ruckzuck weg wegen der Feuchtigkeit. Versprochen. Man muss nur darauf achten, dass im unteren Bereich kein Bewuchs drankommt – sonst hält das natürlich nicht. Also kein Wasser, dann hält das ewig. Bolzengröße und Anzahl der Ständer muss natürlich zum Gewicht des Schuppens passen. Meiner steht wie am ersten Tag, der Schuppen natürlich. Grüße Tom

      • Martina Uhlig sagt:

        Und? Steht er immernoch? Der Schuppen, meine ich 😉
        Hab da ein paar weitere Fragen:
        Kann man beim KG Rohr das dickere Ende dranlassen oder besser nur das gerade Stück nehmen (hätte noch Reste)?
        Und gibt es zum Durchbohren der Pfosten sowas wie ne Führung oder Schablone?
        80 mm gerade Durchbohren geht bei mir vermutlich schief 🙁 Lieber Gruß, Tina

  6. Eric sagt:

    Moin wie tief hast du denn die kg rohre gemacht?

  7. Dani sagt:

    Eine wirklich tolle Anleitung!

    Kann man abschätzen was das ganze Material kostet?

  8. Steffen sagt:

    Wie hast du denn das Dach dicht bekommen? Wenn ich das auf den Bildern sehe, würde ich sagen, du hast einfach eine Folie als Untergrund und dann Dach-/Teerpappe als obere Schicht draufgenagelt. Ist das richtig? 🙂

    • vesab sagt:

      Die Folie war nur temporär drauf. Auf den Brettern ist gesandete Dachpappe drauf und oben drüber geschweißte Dichtbahn. Also normaler Aufbau für ein Teerdach. cu Tom

  9. Ceko sagt:

    Hallo vesab,

    vielen Dank für die ausführliche Anleitung. Ich werde kommenden Monat mit der Konstruktion starten.

    Auch eine Frage zu den Postenanker/-träger: Welche Dicke wurde verwendet? 5 oder 8mm?
    Welchen Abstand haben die Löcher – auf einer Seite zu einander? (damit ich die richtigen bestellen kann. Evtl. auch nen Link 🙂

    Das geplante Holzregal muss min. 20qm Holz aufnehmen können.
    Ich gehe mal davon aus, dass ich deine 8m-Variante in Angriff nehmen werde.

    Viele Grüße!

  10. Steffen sagt:

    Wo hast du denn die Pfostenanker für 80er Balken bekommen? Ich finde leider nur 70er oder 90er Anker.

    • vesab sagt:

      Moin, bei einem großen Auktionshaus und auch noch zu einem guten Preis und in guter Qualität. Hab ich da schon öfter gekauft. Grüße Tom

      • Steffen sagt:

        Danke für die Info. Hab vermutlich beim selben Auktionshaus auch etwas Passendes gefunden zu einem super Preis. Im Baumarkt wird man ja arm. 😉

  11. Steffen sagt:

    Hut ab für deine tollen Bauanleitungen. Sägebock habe ich ja bereits erfolgreich gebaut (2x, da er mir so gut gefallen hat). Wenn ich ab nächster Woche wieder etwas mehr Zeit habe, nehme ich diesen Holzschuppen als nächstes Bauprojekt.
    Danke für die super Anleitung!
